Jedno z najczęstszych pytań, jakie słyszymy od inżynierów zamawiających druk 3D, brzmi: "jaką dokładność uzyskam?". To pytanie kluczowe — od odpowiedzi zależy, czy część wskoczy w pasowanie, czy otwór przyjmie łożysko i czy zespół w ogóle da się zmontować. Jednocześnie to obszar pełen nieporozumień: karty katalogowe drukarek podają rozdzielczość, która nie jest tym samym co tolerancja, a rzeczywista dokładność zależy od technologii, materiału, geometrii i orientacji wydruku.
W tym artykule wyjaśniamy, jakich tolerancji realnie spodziewać się w technologiach FDM, MJF i SLS, skąd biorą się odchyłki wymiarowe i jak projektować części, które zmontują się za pierwszym razem.
Rozdzielczość to nie tolerancja — najczęstsze nieporozumienie
Producenci drukarek chętnie podają rozdzielczość ruchu osi (np. 0,01 mm) albo wysokość warstwy (0,1–0,2 mm). Żadna z tych wartości nie mówi, jak dokładna będzie gotowa część. Tolerancja wymiarowa to dopuszczalna odchyłka rzeczywistego wymiaru od nominalnego — i wynika nie z mechaniki maszyny, lecz przede wszystkim z fizyki procesu: skurczu materiału podczas chłodzenia, naprężeń wewnętrznych, grawitacji działającej na przewisy i sposobu spiekania lub ekstruzji kolejnych warstw.
Dlatego ta sama drukarka może wykonać jedną geometrię z odchyłką 0,1 mm, a inną — z odchyłką 0,5 mm. I dlatego rzetelny usługodawca zawsze podaje tolerancje jako kombinację wartości procentowej i progu minimalnego, np. ±0,3% z dolnym limitem ±0,3 mm.

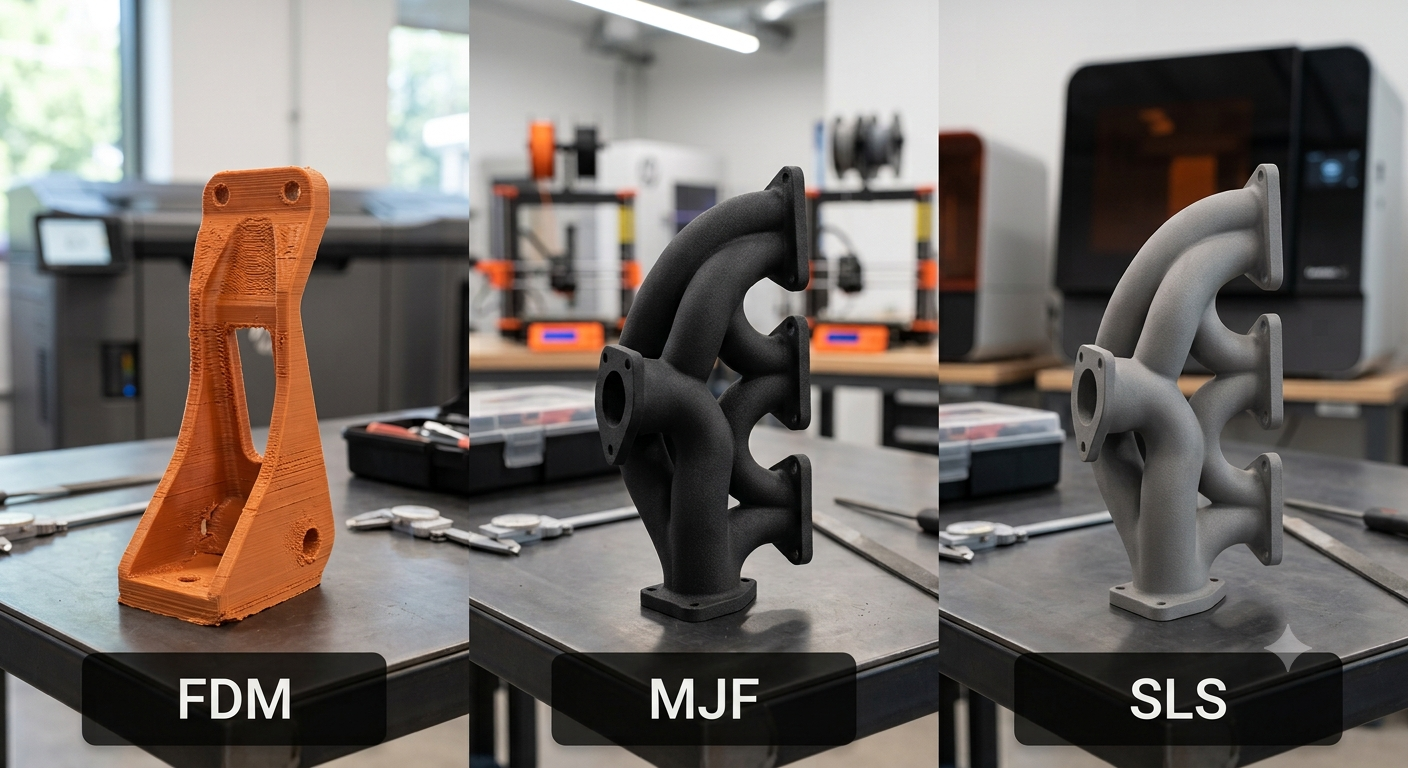

Typowe tolerancje: FDM vs MJF vs SLS
FDM (przemysłowy)
Tolerancja ogólna: ±0,5% (min. ±0,5 mm); maszyny przemysłowe do ±0,2% (min. ±0,2 mm)
Minimalna grubość ścianki: 0,8–1,2 mm; minimalny detal: ok. 0,6 mm
Powtarzalność serii: średnia
Główne źródła odchyłek: skurcz i naprężenia termiczne warstw, przewisy
MJF (HP Multi Jet Fusion)
Tolerancja ogólna: ±0,3 mm (wymiary ≤100 mm), ±0,3% (>100 mm)
Minimalna grubość ścianki: 0,5–1,0 mm; minimalny detal: ok. 0,5 mm
Powtarzalność serii: dobra
Główne źródła odchyłek: skurcz proszku, rozrzut termiczny komory, orientacja
SLS
Tolerancja ogólna: ±0,2 mm (wymiary ≤100 mm), ±0,2% (>100 mm)
Minimalna grubość ścianki: 0,7–1,0 mm; minimalny detal: ok. 0,5 mm
Powtarzalność serii: wysoka
Główne źródła odchyłek: skurcz proszku, orientacja w komorze
Dla wymiarów do 100 mm obowiązuje próg milimetrowy, powyżej — składnik procentowy liczony od wymiaru. Konkretna tolerancja zawsze zależy od materiału i geometrii — dlatego przy częściach z wymaganiami pasowań warto skonsultować projekt przed drukiem.
FDM: największy wpływ orientacji i anizotropii
W technologii FDM część powstaje przez ekstruzję ścieżek termoplastu, warstwa po warstwie. Dokładność w płaszczyźnie XY jest zwykle lepsza niż w osi Z, a wymiary mierzone w poprzek warstw obarczone są dodatkowym błędem wynikającym z zaokrąglenia do pełnej wysokości warstwy. Do tego dochodzi skurcz materiału: amorficzne tworzywa jak ABS czy ULTEM kurczą się umiarkowanie, ale półkrystaliczne — nylon czy PEEK — znacznie mocniej i mniej przewidywalnie. Więcej o tym, jak struktura polimeru wpływa na zachowanie materiału, piszemy w artykule o właściwościach PEEK i ULTEM.
W praktyce: dla części FDM z drukarek przemysłowych realne jest ±0,2 mm na typowych gabarytach, ale wymiary krytyczne (osadzenia łożysk, gniazda insertów) należy projektować z naddatkiem i wykańczać obróbką.
MJF: szybka produkcja seryjna z dobrą dokładnością
Multi Jet Fusion spieka proszek poliamidowy w zamkniętej komorze, bez podpór, co przekłada się na dobrą powtarzalność i wysoką wydajność — dlatego MJF sprawdza się przy krótkich seriach części funkcjonalnych, co opisywaliśmy na przykładzie zastosowań MJF w motoryzacji. Typowa tolerancja to ±0,3 mm dla wymiarów do 100 mm oraz ±0,3% powyżej — wyraźnie lepiej niż w FDM, ale nieco słabiej niż w SLS.
Warto pamiętać o dwóch zjawiskach: duże, masywne przekroje kumulują ciepło i mogą się odkształcać, a orientacja części w komorze wpływa na wymiary — dlatego części z wąskimi tolerancjami zgłaszamy do ułożenia w kontrolowanej orientacji, a nie automatycznego upakowania.
SLS: najwyższa dokładność i powtarzalność wśród trzech technologii
Selektywne spiekanie laserowe działa na zbliżonej zasadzie (proszek PA12/PA11, brak podpór), ale oferuje najciaśniejsze tolerancje z całej trójki: ±0,2 mm dla wymiarów do 100 mm i ±0,2% powyżej. Precyzja wiązki laserowej i stabilne warunki spiekania przekładają się też na najlepszą powtarzalność w seriach — dlatego to SLS jest naszym pierwszym wyborem, gdy części mają wymiary krytyczne i mają być produkowane powtarzalnie. Dodatkowe atuty to szeroka paleta materiałów i dobre odwzorowanie drobnych detali. Jak w każdej technologii proszkowej, przy dużych płaskich powierzchniach nadal trzeba uważać na wypaczenia — właściwa orientacja i przemyślana geometria pozostają kluczowe.
Jeśli dopiero wybierasz technologię pod swój projekt, pełne porównanie procesów znajdziesz w naszym przewodniku po technologiach druku 3D.
Skąd biorą się odchyłki: pięć głównych źródeł
Po pierwsze, skurcz materiału — tworzywo stygnąc zmniejsza objętość, a oprogramowanie kompensuje to skalowaniem; kompensacja jest jednak uśredniona i nie odwzoruje idealnie każdej geometrii. Po drugie, naprężenia wewnętrzne: nierównomierne chłodzenie wygina cienkie ścianki i duże płaszczyzny. Po trzecie, orientacja wydruku — wymiar równoległy do warstw zachowuje się inaczej niż prostopadły, a powierzchnie podparte (FDM) mają gorszą jakość. Po czwarte, geometria samej części: otwory drukują się systematycznie mniejsze od nominału (efekt skurczu obwodowego), ostre krawędzie wewnętrzne zaokrąglają się, a smukłe elementy uginają. Po piąte, postprocessing — wyżarzanie, które poprawia właściwości mechaniczne, powoduje dodatkowy, kontrolowany skurcz i przy częściach precyzyjnych musi być uwzględnione już w modelu CAD.
Jak projektować pasowania i luzy w druku 3D
Zasada nadrzędna: nie przenoś tolerancji z obróbki skrawaniem do druku 3D. Pasowania klasy H7/g6 są poza zasięgiem żadnej z opisanych technologii bez obróbki wykańczającej. Zamiast tego:
Luzy montażowe: dla części łączonych na stałe przyjmij min. 0,15–0,2 mm na stronę (MJF/SLS) lub 0,25–0,3 mm (FDM); dla części ruchomych i drukowanych w złożeniu — 0,4–0,6 mm. Praktyczne wartości luzów dla mechanizmów opisaliśmy szerzej w artykule o projektowaniu kanałów i zawiasów
Otwory krytyczne: projektuj o 0,2–0,3 mm mniejsze i rozwiercaj do wymiaru — rozwiercony otwór w wydruku osiąga dokładność obróbki skrawaniem.
Połączenia gwintowe: zamiast gwintować tworzywo, stosuj inserty wgrzewane — powtarzalne i wielokrotnego użytku.
Wymiaruj funkcjonalnie: wskaż w dokumentacji 2–3 wymiary krytyczne z tolerancją, zamiast narzucać ciasną tolerancję ogólną na cały detal. To realnie obniża koszt i czas realizacji.
Testuj pasowanie kuponem: przed drukiem całej części warto wydrukować mały fragment z krytycznym pasowaniem — koszt kilku złotych, oszczędność całej iteracji.
Kiedy druk 3D wystarczy, a kiedy potrzebna obróbka hybrydowa
Dla większości obudów, uchwytów, przyrządów montażowych i części funkcjonalnych tolerancje ±0,2–0,3 mm są w zupełności wystarczające. Obróbka wykańczająca (rozwiercanie, frezowanie płaszczyzn przylegania, gwintowanie) wchodzi do gry, gdy pojedyncze wymiary wymagają dokładności setek milimetra — i to podejście hybrydowe jest zwykle tańsze niż frezowanie całej części z pełnego materiału. Właściwy dobór technologii i materiału pod wymagania wymiarowe to część naszego procesu projektowego — więcej w artykule o doborze materiałów pod projekt.
Podsumowanie
Realne tolerancje druku 3D to ±0,2–0,5 mm zależnie od technologii: FDM oferuje największą elastyczność materiałową przy najniższej przewidywalności wymiarowej, SLS — najwyższą dokładność i powtarzalność w seriach (±0,2 mm), a MJF plasuje się pomiędzy nimi, wygrywając wydajnością produkcji. Kluczem do części, które montują się za pierwszym razem, nie jest szukanie "najdokładniejszej drukarki", lecz projektowanie zgodne z charakterystyką procesu: świadome luzy, funkcjonalne wymiarowanie i obróbka wykańczająca tam, gdzie jest naprawdę potrzebna.
W Havoc Design projektujemy i drukujemy części z uwzględnieniem wymagań wymiarowych od pierwszej wersji modelu CAD — z doborem technologii, orientacji i strategii pasowań. Jeśli Twój projekt ma wymiary krytyczne, skontaktuj się z nami — doradzimy bezpłatnie, zanim wydrukujesz pierwszą iterację.
FAQs
Q1. Jaka jest realna dokładność druku 3D FDM? Dla przemysłowych drukarek FDM typowa tolerancja to ±0,2–0,5% wymiaru, z dolnym progiem ±0,2–0,5 mm. Dokładność zależy od materiału (tworzywa półkrystaliczne kurczą się mocniej), orientacji wydruku i geometrii części. Wymiary krytyczne warto wykańczać obróbką skrawaniem.
Q2. Która technologia druku 3D jest najdokładniejsza: FDM, MJF czy SLS? Wśród tych trzech najwyższą dokładność i powtarzalność oferuje SLS: ±0,2 mm dla wymiarów do 100 mm i ±0,2% powyżej. MJF osiąga ±0,3 mm / ±0,3%, a FDM ma największy rozrzut, szczególnie w osi Z.
Q3. Jakie luzy przyjąć przy projektowaniu części do druku 3D? Dla połączeń nieruchomych: 0,15–0,3 mm na stronę zależnie od technologii. Dla części ruchomych i mechanizmów drukowanych w złożeniu: 0,4–0,6 mm. Otwory pod łożyska i pasowania precyzyjne najlepiej drukować z naddatkiem i rozwiercać.
Q4. Czy w druku 3D można uzyskać pasowania klasy H7? Nie bezpośrednio z drukarki — tolerancje rzędu setnych milimetra wymagają obróbki wykańczającej. Standardową praktyką jest druk otworu pomniejszonego o 0,2–0,3 mm i rozwiercenie go do wymiaru, co łączy niski koszt druku z dokładnością obróbki skrawaniem.
Q5. Dlaczego otwory w druku 3D wychodzą mniejsze niż w modelu CAD? To efekt skurczu obwodowego materiału i sposobu odwzorowania łuków przez warstwy — tworzywo stygnąc "zaciska się" do środka otworu. Zjawisko występuje we wszystkich technologiach i jest tym silniejsze, im mniejsza średnica. Rozwiązania: kompensacja średnicy w modelu, rozwiercanie lub inserty.
