Jak Volkswagen i BMW Wykorzystują HP Multi Jet Fusion do Produkcji Foteli z PA12
Technologia hp multi jet fusion zrewolucjonizowała przemysł motoryzacyjny, umożliwiając produkcję ponad 100 milionów części. Motoryzacja stanowi rzeczywiście jedną z największych branż wykorzystujących HP MJF, a koncerny takie jak BMW Group osiągnęły kamień milowy, drukując milionową część samochodową. Co więcej, liczba drukowanych komponentów rośnie dynamicznie. BMW zwiększyło produkcję o 42% do około 200 000 części rocznie.
W tym artykule przedstawimy, jak Volkswagen i BMW wykorzystują druk 3D HP MJF do wytwarzania innowacyjnych foteli z materiału PA12. Omówimy proces produkcji, korzyści technologii MJF oraz przyszłość addytywnego wytwarzania w branży samochodowej.

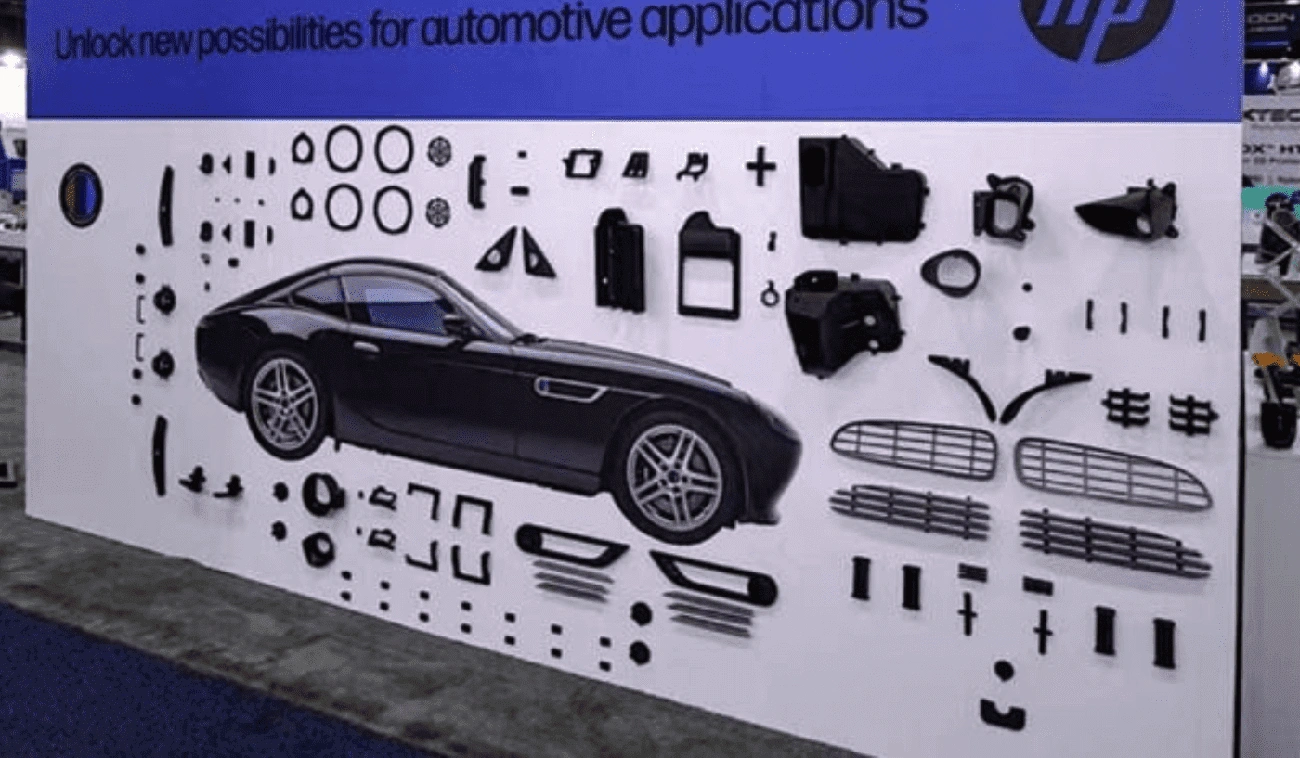

Technologia HP Multi Jet Fusion w motoryzacji
Image Source: 3D Printing
Czym jest HP MJF
HP Multi Jet Fusion wykorzystuje agenty wiążące i detalizujące, które nanosi się na łoże proszku za pomocą macierzy dysz atramentowych. W rzeczywistości system depozytuje 30 milionów kropelek na sekundę na cal, co zapewnia precyzyjną kontrolę procesu fuzji. Infrastruktura podczerwona nagrzewa następnie całą warstwę jednocześnie, w przeciwieństwie do selektywnego spiekania laserowego. Grubość warstwy wynosi 80 mikronów, a dokładność druku osiąga poziom ±0,2 mm. Agent detalizujący nakłada się na obszary przylegające do strefy fuzji, zapobiegając rozpraszaniu cieplnemu i poprawiając ostrość krawędzi oraz detali.
Materiał PA12 w druku 3D
Poliamid 12 stanowi syntetyczny polimer termoplastyczny wytwarzany z kwasu omega-aminolaurynowego lub laktomu laurynowego. Temperatura topnienia PA12 wynosi około 176 stopni Celsjusza, najniższa spośród wszystkich poliamidów nylonowych. Wytrzymałość na rozciąganie materiału osiąga 48-60 MPa, podczas gdy wytrzymałość na zginanie mieści się w zakresie 41-90 MPa. PA12 wykazuje wyjątkową odporność chemiczną na węglowodory alifatyczne, oleje, smary, ketony oraz alkalia. Absorpcja wilgoci pozostaje minimalna na poziomie 3,5%, co gwarantuje stabilność wymiarową nawet w środowiskach o zmiennej wilgotności. Moduł sprężystości PA12 w technologii MJF sięga 1800 MPa, zapewniając niezbędną sztywność komponentów motoryzacyjnych.
Zastosowanie MJF w przemyśle samochodowym
Obecnie 60 głównych marek samochodowych wdraża druk 3D do prototypowania i produkcji części funkcjonalnych. General Motors wykorzystuje HP MJF do wytwarzania kanałów HVAC dla Cadillaca V-Series oraz przewodów chłodzących do Corvette C8. W szczególnym przypadku GM wyprodukowało 60 000 uszczelek zamykających spoiler w ciągu zaledwie pięciu tygodni, zastępując tradycyjne wtryskiwanie. Jaguar Land Rover stosuje Multi Jet Fusion do produkcji wsporników i wykończenia wnętrz pojazdów produkcyjnych. Continental Automotive Spain wykorzystał technologię MJF do opracowania chwytaka pneumatycznego, skracając czas potrzebny na oprzyrządowanie nowych części.
BMW Group i produkcja foteli z HP MJF
Image Source: NovaStar Solutions
Historia współpracy BMW z drukiem 3D
BMW Group rozpoczęło stosowanie technologii addytywnych w 1990 roku, zamawiając rozwój pierwszych instalacji drukarskich. Pierwsza maszyna do stereolitografii rozpoczęła produkcję części prototypowych już w 1991 roku. Od tego momentu koncern nieustannie rozwijał kompetencje w zakresie druku 3D, stając się jednym z pionierów branży motoryzacyjnej. Centrum Technologii Addytywnych w BMW obsługuje obecnie prawie 25 000 zamówień prototypów rocznie, dostarczając ponad 100 000 komponentów. W 2012 roku BMW wdrożyło pierwsze seryjne części drukowane 3D do modelu Rolls-Royce Phantom, obejmujące plastikowe uchwyty świateł awaryjnych, przyciski centralnego zamka oraz gniazda. Rolls-Royce Phantom zawiera aktualnie 10 000 części wytworzonych addytywnie.
Elementy foteli produkowane addytywnie
BMW złożyło patent w Niemieckim Urzędzie Patentów i Znaków Towarowych opisujący proces addytywnego wytwarzania foteli kubełkowych w jednym kawałku. Technologia HP MJF znalazła zastosowanie w produkcji przystawek do siedzeń, szczególnie w modelach MINI. Koncern wykorzystał PA11, biopochodny poliamid z 100% możliwością recyklingu, do wytwarzania nakładek na klawisze w limitowanych edycjach MINI Paddy Hopkirk, Knightsbridge oraz Brick Lane. Dodatkowo BMW opracowało fotel BMW M Visionary Materials z wykorzystaniem polimerów na bazie alg, osiągając redukcję śladu CO2e o 90% w porównaniu z tradycyjnym fotelem kubełkowym z włókna węglowego.
Proces wytwarzania foteli kubełkowych
Proces polega na tworzeniu kombinacji gęstych struktur kratowych w obszarach wymagających sztywności oraz luźnych struktur w strefach zapewniających komfort. Rdzeń fotela drukuje się z ciasno upakowaną kratownicą utwardzaną w sposób zapewniający odpowiednie wsparcie przy zderzeniu. Zewnętrzne warstwy wytwarzane są z luźniejszej kraty, tworząc gąbczastą konsystencję. Struktura wewnętrzna odkształca się progresywnie, dostosowując się do różnych mas pasażerów bez utraty właściwości amortyzujących.
Parametry techniczne i jakość części

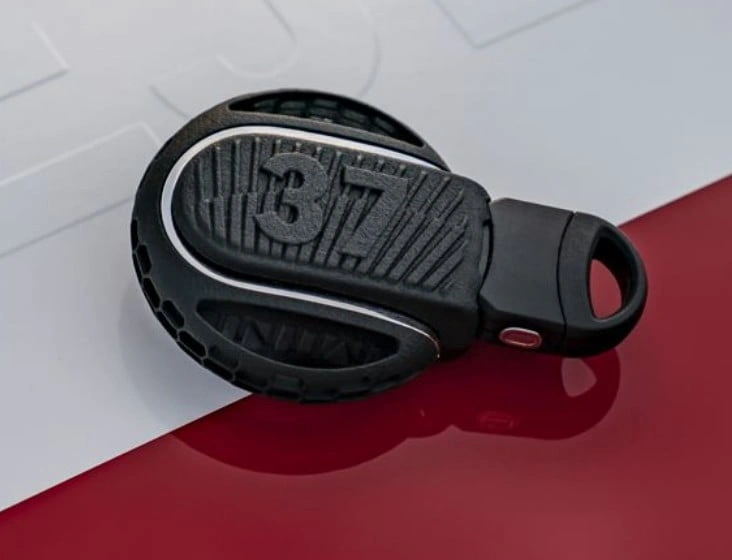

Części drukowane HP MJF dla BMW spełniają rygorystyczne standardy jakości serii produkcyjnych. W szczególności nakładki na klawisze MINI zawierają unikalne detale, takie jak wbudowane logo MINI oraz napisy "MY MINI, MY RULES" w modelu Brick Lane. Technologie obróbki powierzchniowej zapewniają jakość odpowiadającą częściom seryjnym. Materiał PA11 oferuje niezbędną odporność na codzienne użytkowanie, jednocześnie wspierając inicjatywy zrównoważonego rozwoju.

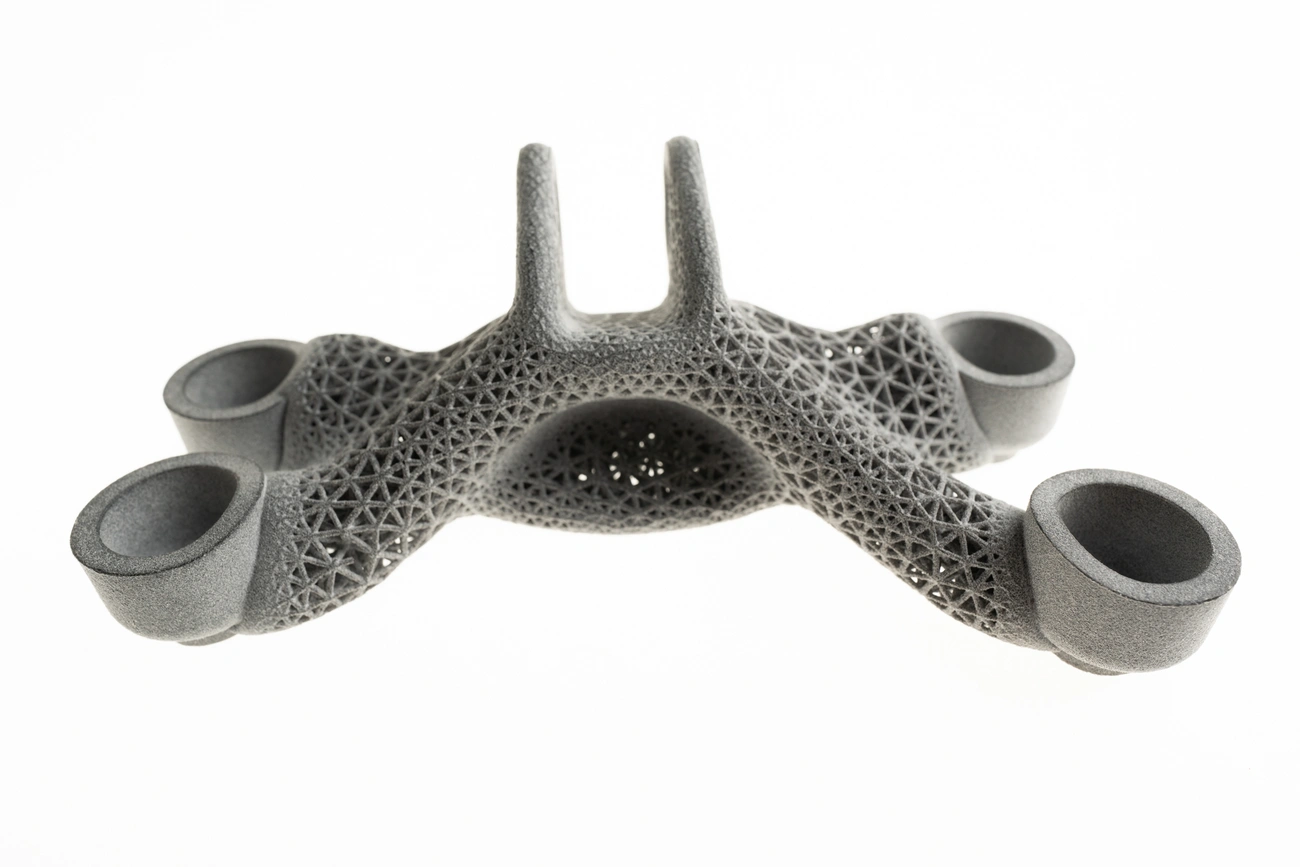

Volkswagen i implementacja druku 3D HP MJF
Image Source: HP
Wdrożenie technologii w koncernie VW
Volkswagen zadebiutował z drukiem 3D w 2014 roku w zakładzie produkcyjnym w Portugalii. Następnie w 2017 roku koncern wykorzystywał siedem drukarek 3D do masowej produkcji ponad 1000 części rocznie, redukując koszty wytwarzania o 97%. W 2018 roku Volkswagen ustanowił centrum druku 3D do produkcji skomplikowanych komponentów motoryzacyjnych przy użyciu różnych technologii metalowych. Koncern przyjął zarówno HP Multi Jet Fusion, jak i HP Metal Jet do wytwarzania części z tworzyw sztucznych i metalu. Do końca roku 100% narzędzi wykorzystywanych do produkcji nowego SUV-a T-Cross pochodziło z druku 3D w technologii Multi Jet Fusion.
Komponenty foteli z PA12
Evonik przedstawił koncepcyjny fotel samochodowy wykonany wyłącznie z poliamidu Vestamid PA12. PA12 znalazł szerokie zastosowanie w produkcji przewodów paliwowych, linii chłodzących, przewodów i zbiorników wodorowych oraz szyn elektrycznych wysokiego napięcia dla pojazdów elektrycznych. Przed wdrożeniem produkcji addytywnej Volkswagen polegał na prototypowaniu z materiałami takimi jak PA12, które nie były porównywalne z częściami końcowymi. Materiał PA12 pozwalał jedynie na testowanie geometrii części, natomiast właściwości mechaniczne wymagały innych rozwiązań.
Optymalizacja kosztów produkcji
Volkswagen wyprodukował ponad 10000 wysokiej jakości części przy użyciu HP i GKN Powder Metallurgy dla wydarzenia premiery pojazdu elektrycznego ID.3. W rezultacie koncern zintegrował części drukowane metodą Metal Jet do słupka A kabrioletu T-Roc, które przeszły certyfikację testów zderzeniowych i ważą prawie 50% mniej niż konwencjonalne komponenty. Volkswagen otrzymał nagrodę TCT Transport Application Award w 2022 roku za osiągnięcie 650% redukcji kosztów w produkcji dyszy narzędziowej wykorzystywanej do automatycznego nakładania liny w kołnierzu podwozia VW Tiguan. Koncern zamierza produkować od 50000 do 100000 części rocznie w przyszłości.
Korzyści i przyszłość produkcji foteli
Personalizacja i komfort użytkownika
Porsche opracowało koncepcję foteli z trzema poziomami twardości struktury kratowej, umożliwiając dopasowanie siedziska do indywidualnych preferencji kierowcy. Dodatkowo klienci mogą zamówić fotele zaprojektowane według konkretnego konturu ciała. Zastosowanie druku 3D przyniosło redukcję masy o 8% w porównaniu z tradycyjnymi fotelami. Struktura kratowa odkrywana przez przezroczyste panele w zewnętrznej warstwie podkreśla innowacyjność rozwiązania.
Redukcja emisji CO2
Pojazdy elektryczne zawierające komponenty drukowane osiągają redukcję śladu węglowego o około 60%. Materiał HP 3D HR PA 12 FR zapewnia 60% możliwości ponownego wykorzystania, co przekłada się na 20% redukcję całkowitego kosztu posiadania oraz 10% spadek emisji węgla. Ford wykorzystał zużyty proszek z drukarek HP MJF do produkcji klipsów przewodów paliwowych, osiągając 10% niższe koszty oraz 7% redukcję masy.
Elastyczność łańcucha dostaw
Produkcja on-demand eliminuje konieczność utrzymywania kosztownych magazynów części zapasowych. Lokalizacja produkcji bliżej punktu użytkowania redukuje emisje związane z transportem o 20-50%. Koncerny motoryzacyjne mogą aktualizować projekty w trakcie cyklu życia produktu bez potrzeby likwidacji zapasów.
Plany rozwoju technologii w motoryzacji
Producenci planują wykorzystać możliwości druku on-demand do wytwarzania części zamiennych na żądanie klientów. Integracja z odnawialnymi źródłami energii może przynieść redukcję zapotrzebowania energetycznego o 74% w porównaniu z konwencjonalną produkcją. Implementacja w regionalnych centrach dystrybucji umożliwi dwuetapowy model produkcji w zależności od złożoności procesu wytwarzania.
Wnioski
BMW i Volkswagen udowodniły, że druk 3D HP Multi Jet Fusion z materiałem PA12 przekształca produkcję motoryzacyjną. Bez wątpienia technologia ta umożliwia personalizację foteli, redukuje emisję CO2 o 60% oraz eliminuje potrzebę kosztownych magazynów. Przeanalizowaliśmy w tym artykule procesy produkcyjne, parametry techniczne oraz konkretne zastosowania obu koncernów. Przyszłość motoryzacji opiera się na elastycznym wytwarzaniu on-demand, które łączy innowację z odpowiedzialnością ekologiczną.
Key Takeaways
Poznaj kluczowe wnioski z analizy wykorzystania technologii HP Multi Jet Fusion przez wiodące koncerny motoryzacyjne w produkcji innowacyjnych foteli samochodowych.
• BMW i Volkswagen wykorzystują HP MJF do masowej produkcji foteli z PA12, osiągając redukcję emisji CO2 o 60% i kosztów o 97%
• Technologia umożliwia personalizację foteli z trzema poziomami twardości struktury kratowej, dopasowując komfort do indywidualnych potrzeb kierowcy
• Druk 3D eliminuje potrzebę magazynowania części zapasowych dzięki produkcji on-demand, redukując koszty transportu o 20-50%
• PA12 oferuje wytrzymałość 48-60 MPa i minimalną absorpcję wilgoci 3,5%, zapewniając trwałość komponentów motoryzacyjnych
• BMW produkuje 200 000 części rocznie technologią MJF, podczas gdy VW planuje zwiększenie do 100 000 komponentów addytywnych
Przyszłość motoryzacji opiera się na elastycznym wytwarzaniu addytywnym, które łączy personalizację produktów z odpowiedzialnością ekologiczną. Koncerny motoryzacyjne wykorzystują druk 3D nie tylko do prototypowania, ale także do seryjnej produkcji funkcjonalnych komponentów, rewolucjonizując tradycyjne łańcuchy dostaw.
FAQs
Q1. Czym różni się technologia HP Multi Jet Fusion od tradycyjnego druku 3D? HP Multi Jet Fusion wykorzystuje macierz dysz atramentowych, które nanoszą 30 milionów kropelek na sekundę, nakładając agenty wiążące i detalizujące na łoże proszku. Następnie infrastruktura podczerwona nagrzewa całą warstwę jednocześnie, w przeciwieństwie do selektywnego spiekania laserowego. Grubość warstwy wynosi 80 mikronów, a dokładność druku osiąga ±0,2 mm, co zapewnia precyzyjną kontrolę procesu fuzji i lepszą ostrość krawędzi.
Q2. Dlaczego PA12 jest idealnym materiałem do produkcji foteli samochodowych? PA12 charakteryzuje się wytrzymałością na rozciąganie 48-60 MPa i minimalną absorpcją wilgoci na poziomie 3,5%, co gwarantuje stabilność wymiarową. Materiał wykazuje wyjątkową odporność chemiczną na oleje, smary i węglowodory, a jego moduł sprężystości wynosi 1800 MPa. Temperatura topnienia 176°C jest najniższa spośród wszystkich poliamidów nylonowych, co ułatwia proces druku przy zachowaniu niezbędnej sztywności komponentów.
Q3. Jakie oszczędności kosztów przynosi druk 3D w produkcji motoryzacyjnej? Volkswagen osiągnął redukcję kosztów wytwarzania o 97% dzięki zastosowaniu druku 3D. Koncern otrzymał nagrodę za 650% redukcję kosztów w produkcji dyszy narzędziowej. Dodatkowo materiał HP 3D HR PA 12 FR zapewnia 20% redukcję całkowitego kosztu posiadania, a Ford osiągnął 10% niższe koszty przy produkcji klipsów przewodów paliwowych z wykorzystaniem zużytego proszku.
Q4. W jaki sposób druk 3D foteli wpływa na ochronę środowiska? Pojazdy z komponentami drukowanymi 3D osiągają redukcję śladu węglowego o około 60%. Fotel BMW M Visionary Materials wykazuje 90% redukcję emisji CO2e w porównaniu z tradycyjnym fotelem z włókna węglowego. Materiał HP 3D HR PA 12 FR oferuje 60% możliwości ponownego wykorzystania i 10% spadek emisji węgla, a lokalizacja produkcji bliżej punktu użytkowania redukuje emisje transportowe o 20-50%.
Q5. Jak wygląda personalizacja foteli produkowanych technologią HP MJF? Technologia umożliwia tworzenie foteli z trzema poziomami twardości struktury kratowej, dopasowanych do indywidualnych preferencji kierowcy. Klienci mogą zamówić fotele zaprojektowane według konkretnego konturu ciała. Rdzeń fotela drukuje się z ciasno upakowaną kratownicą dla sztywności, a zewnętrzne warstwy z luźniejszej kraty dla komfortu. Struktura odkształca się progresywnie, dostosowując się do różnych mas pasażerów bez utraty właściwości amortyzujących.
