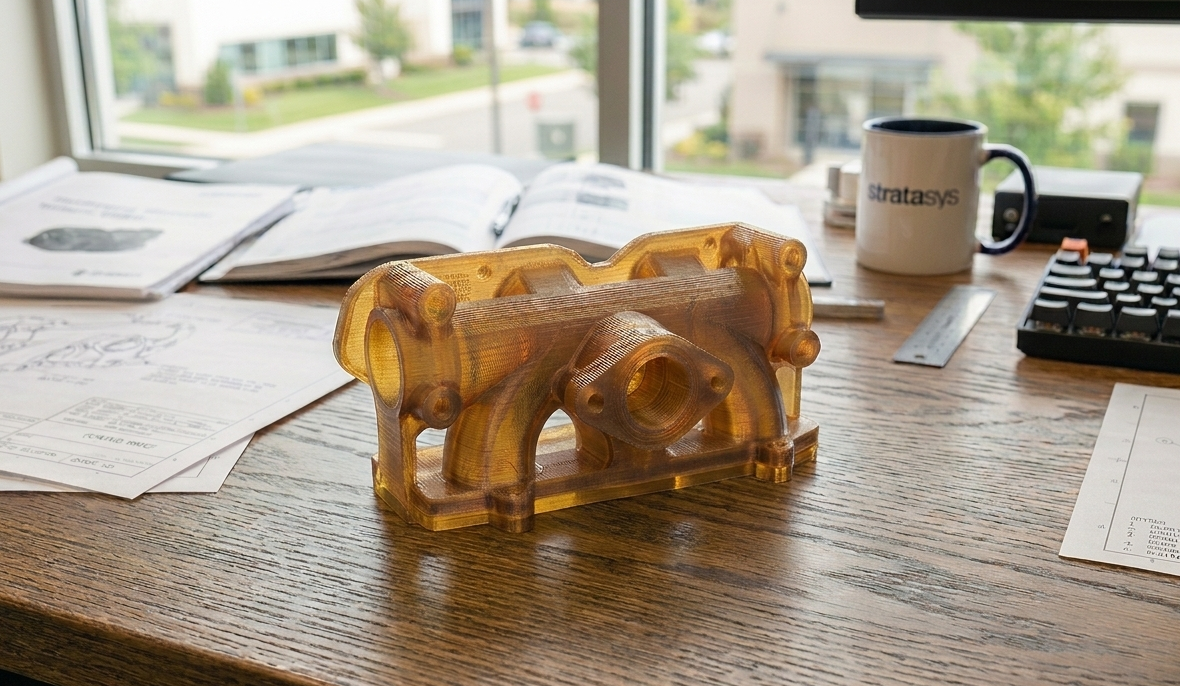

Wybór odpowiedniego materiału do druku 3D w aplikacjach wymagających wysokiej odporności termicznej może zadecydować o sukcesie lub porażce projektu. ULTEM to rodzina zaawansowanych termoplastów, która zyskała uznanie w najbardziej wymagających branżach. W szczególności ULTEM 9085 uzyskał certyfikację Airbusa i jest wykorzystywany w produkcji elementów na pokładach samolotów, co potwierdza jego wyjątkowe właściwości.
W tym artykule przedstawimy szczegółowe porównanie odporności termicznej materiałów ULTEM 1010, ULTEM 9085 oraz PEEK. Omówimy ich maksymalne temperatury pracy, stabilność wymiarową, odporność chemiczną oraz konkretne zastosowania w lotnictwie, medycynie i przemyśle. Dodatkowo przeanalizujemy, który materiał najlepiej sprawdzi się w Twoim projekcie.
ULTEM 9085: Właściwości termiczne i zakres temperatur pracy

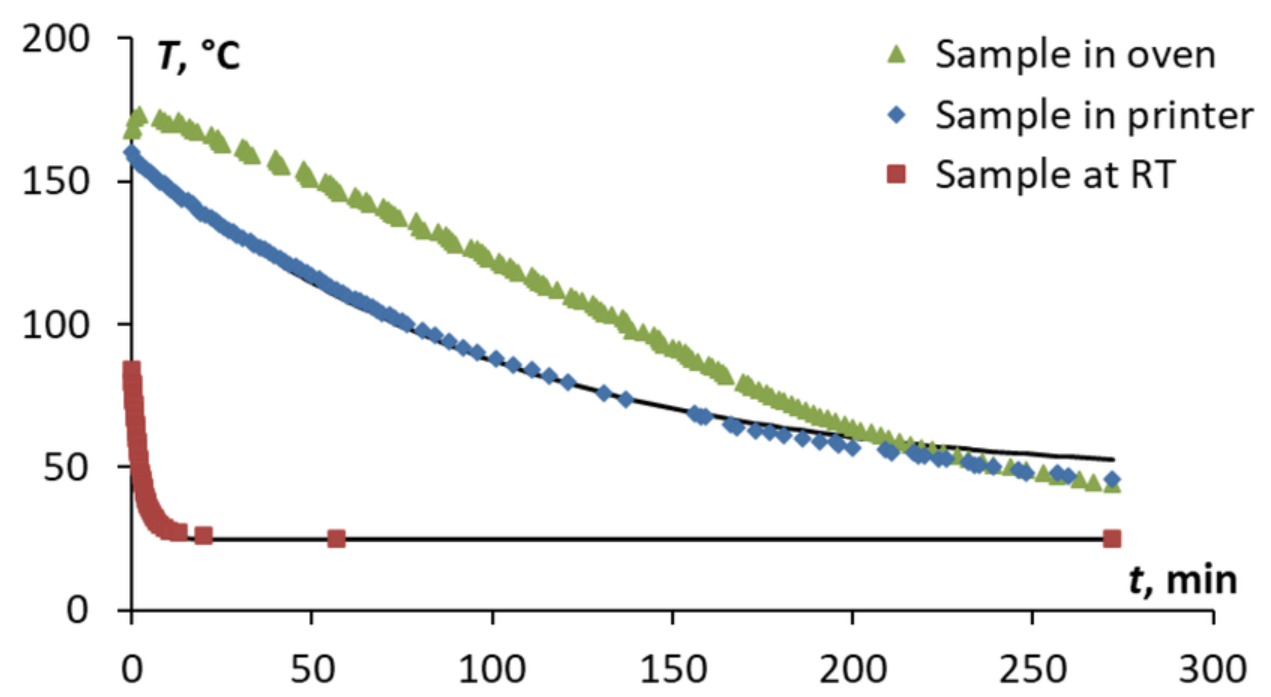

Image Source: ResearchGate
Maksymalna temperatura użytkowa do 160°C
ULTEM 9085 to polietherimid (PEI) o amorficznej strukturze, który charakteryzuje się temperaturą zeszklenia (Tg) wynoszącą 217°C. W praktyce materiał ten działa niezawodnie przy ciągłym użytkowaniu w temperaturach do 170°C. Temperatura ugięcia cieplnego (HDT) przy obciążeniu 1.8 MPa osiąga wartość 153°C, natomiast przy pomiarze według metody ASTM D648 wynosi 177°C. Temperatura mięknienia Vicat Rate B/120 została zmierzona na poziomie 173°C.
Właściwości te czynią ULTEM 9085 idealnym rozwiązaniem dla branży lotniczej i motoryzacyjnej, gdzie komponenty poddawane są intensywnym cyklom termicznym. Materiał zachowuje integralność strukturalną nawet przy znacznych fluktuacjach temperatur, co potwierdzają liczne certyfikacje dla zastosowań w kabinach samolotów.
Wytrzymałość mechaniczna przy wysokich temperaturach
Moduł sprężystości ULTEM 9085 wynosi około 2439 MPa, przy wytrzymałości na zginanie na poziomie 129 MPa. Wydłużenie przy zerwaniu osiąga wartość około 70%, co świadczy o zdolności materiału do absorpcji naprężeń mechanicznych.
Testy przeprowadzone w różnych temperaturach wykazały, że przy 82°C wytrzymałość na zerwanie utrzymuje się na poziomie 102% wartości referencyjnej z temperatury pokojowej. Przy 132°C materiał zachowuje 70% swojej wytrzymałości, a moduł Younga pozostaje stabilny do 104°C. Wysoki stosunek wytrzymałości do masy sprawia, że komponenty drukowane z ULTEM 9085 są lekkie, nie tracąc przy tym wydajności mechanicznej.
Stabilność wymiarowa w ekstremalnych warunkach
Niski współczynnik rozszerzalności cieplnej gwarantuje wyjątkową stabilność wymiarową. Średni współczynnik CTE w zakresie od -50°C do 80°C wynosi 45 µm/(m·°C), natomiast w przedziale od 80°C do 160°C spada do 32 µm/(m·°C). Ta charakterystyka eliminuje problemy z deformacją lub wypaczeniem elementów podczas druku 3D wymagającego wysokotemperaturowej ekstruzji.
Materiał wykazuje również długotrwałą stabilność hydrolityczną oraz odporność na rozpuszczalniki organiczne, oleje, kwasy i zasady.
Certyfikacja FST i normy niepalności UL94 V0
ULTEM 9085 spełnia rygorystyczne normy lotnicze 14 CFR 25.853 z wynikiem 12-sekundowego pionowego spalania i gęstością dymu poniżej 200. Materiał uzyskał klasyfikację UL94 V0 dla próbek o grubości już od 0.508 mm. Wskaźnik tlenowy (LOI) wynosi 49%, co potwierdza wyjątkową trudność zapłonu.
Certyfikacje FST obejmują również normy BSS 7238, BSS 7239, AITM 2.0007B i AITM 3.0005, dzięki czemu materiał otrzymał dopuszczenie do nieograniczonego użytkowania w kabinach samolotów.
ULTEM 1010: Podwyższona odporność termiczna do 200°C

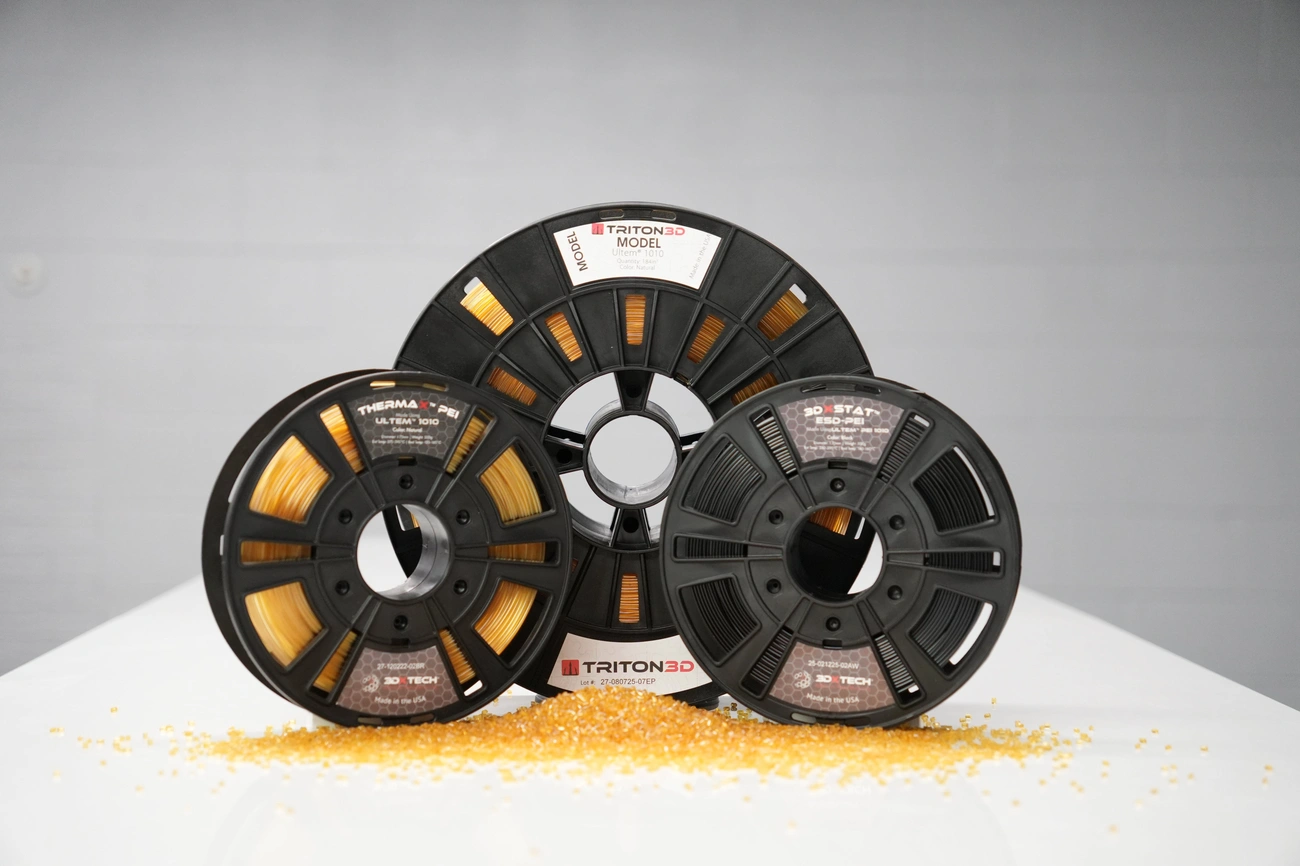

Image Source: 3DXTech
Temperatura deformacji cieplnej 207°C według ISO 75
ULTEM 1010 reprezentuje najwyższą odporność termiczną w rodzinie polietherimidów dostępnych w technologii druku 3D FDM. Temperatura deformacji cieplnej przy obciążeniu 0.45 MPa osiąga 207°C według normy ISO 75, co przekłada się na zdolność materiału do utrzymania wymiarów pod wpływem mechanicznych naprężeń w temperaturach zbliżonych do 200°C. Temperatura zeszklenia (Tg) wynosi 217°C, natomiast temperatura mięknienia Vicat Rate A/50 osiąga wartość 215°C. Te parametry czynią ULTEM 1010 idealnym rozwiązaniem dla aplikacji wymagających autoklawowania, co potwierdza jego przydatność w sterylizacji narzędzi medycznych.
Sztywność i moduł Younga przy podwyższonych temperaturach
Wytrzymałość mechaniczna ULTEM 1010 zachowuje stabilność nawet przy ekstremalnych temperaturach. Wytrzymałość na rozciąganie mieści się w zakresie 60-94 MPa w zależności od parametrów druku, przy czym optymalne ustawienia pozwalają osiągnąć 89.8 MPa. Wytrzymałość na zginanie wynosi 167.2 MPa, co stanowi znaczącą przewagę nad innymi polietherimidami. Materiał wykazuje wyjątkową sztywność z modułem sprężystości około 2500 MPa, zachowując właściwości mechaniczne przy długotrwałym narażeniu na temperatury do 200°C.
Biokompatybilność i certyfikat NSF 51 do kontaktu z żywnością
ULTEM 1010 w wersji Certified Grade (CG) uzyskał certyfikaty biokompatybilności ISO 10993 oraz USP Class VI, co umożliwia zastosowanie w produkcji implantów medycznych i narzędzi chirurgicznych. Dodatkowo certyfikat NSF 51 dopuszcza kontakt z żywnością, otwierając możliwości w przemyśle spożywczym. Materiał charakteryzuje się również szeroką odpornością chemiczną, przewyższającą ULTEM 9085 w kontakcie z agresywnymi środowiskami.
Porównanie ULTEM 1010 vs ULTEM 9085 w zastosowaniach termicznych
Przy bezpośrednim zestawieniu ULTEM 1010 wykazuje temperaturę deformacji cieplnej 190°C w porównaniu do 152°C dla ULTEM 9085. Natomiast wytrzymałość na rozciąganie ULTEM 1010 osiąga 89.8 MPa wobec 76.7 MPa dla ULTEM 9085. W aplikacjach przemysłowych wymagających wysokiej wytrzymałości i stabilności wymiarowej przy temperaturach przekraczających 170°C, ULTEM 1010 pozostaje niekwestionowanym wyborem.
PEEK: Najwyższa odporność termiczna do 260°C po wyżarzaniu

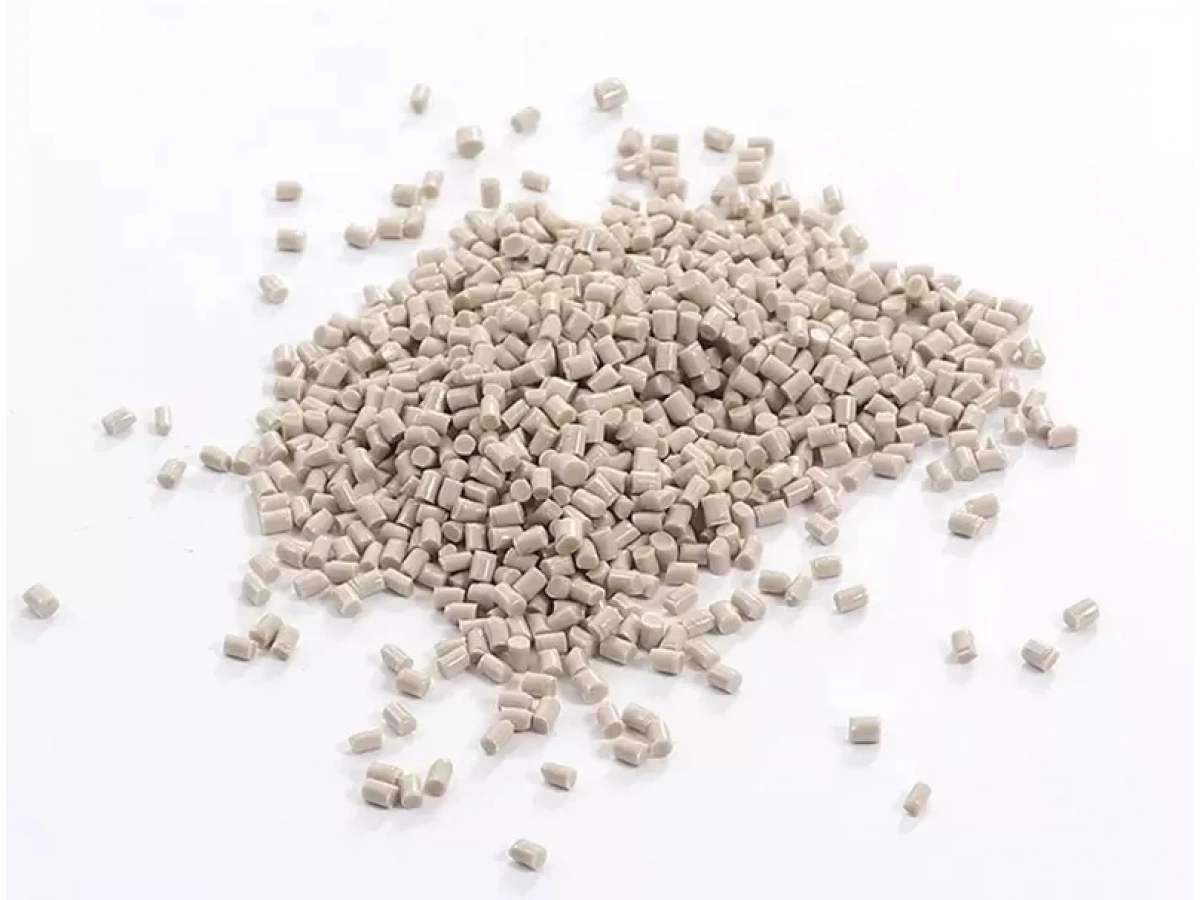

Image Source: GTeek
Temperatura pracy PEEK: od 143°C do 260°C
PEEK (polieteroeteroketon) należy do rodziny PAEK i reprezentuje najwyższą klasę odporności termicznej wśród termoplastów dostępnych w druku 3D. Temperatura zeszklenia wynosi 143°C, natomiast temperatura topnienia osiąga 343°C[161]. Testy wykazały ciągłą temperaturę użytkową do 250-260°C, a krótkotrwałe ekspozycje tolerują nawet 300°C. Ta wyjątkowa charakterystyka przewyższa zarówno ULTEM 9085, jak i ULTEM 1010.
Półkrystaliczna struktura i właściwości mechaniczne
Struktura półkrystaliczna PEEK zapewnia wytrzymałość na rozciąganie 90-100 MPa[161] oraz moduł Younga 3.6 GPa. Materiał zachowuje sztywność i wytrzymałość mechaniczną nawet powyżej temperatury zeszklenia, co czyni go idealnym do aplikacji strukturalnych pod ciągłym obciążeniem.
Odporność chemiczna PEEK po procesie wyżarzania
Wyżarzanie zwiększa krystaliczność PEEK, co znacząco poprawia odporność chemiczną. Materiał wykazuje najwyższą odporność na paliwa, oleje, rozpuszczalniki i agresywne środowiska chemiczne wśród termoplastów. Proces wyżarzania w temperaturze 300°C przez 2 godziny zwiększa wytrzymałość na rozciąganie o 11.41%, osiągając 77.26 MPa.
Zastosowania PEEK w medycynie i implantologii
PEEK spełnia normy ISO 10993 i USP Class VI, co umożliwia zastosowanie w implantach medycznych, fuzji kręgosłupa i rekonstrukcjach czaszki. Materiał służy jako zamiennik tytanu dzięki radioprzezroczystości oraz biokompatybilności w chirurgii szczękowej i stomatologii.
Proces druku 3D materiałem PEEK
Druk PEEK wymaga temperatury dyszy 370-450°F oraz podgrzewanej platformy minimum 120°C. Drukujemy z materiałów PEEK, ULTEM 1010, ULTEM 9085 contact@havocdesign.com.pl. Zamknięta komora i stabilna kontrola temperatury eliminują wypaczenia.
PEEK vs PEKK: różnice w temperaturze szklania
PEKK wykazuje wyższą temperaturę zeszklenia 160°C w porównaniu do 143°C dla PEEK. Temperatura topnienia PEKK wynosi 305°C, natomiast PEEK osiąga 343°C.
Wybór materiału według wymagań termicznych aplikacji
Aplikacje lotnicze: ULTEM 9085 w elementach kabiny samolotu
Airbus wdrożył ULTEM 9085 jako standard w produkcji ponad 1000 komponentów pokładowych dla A350 XWB. Boeing wykorzystuje materiał do paneli wewnętrznych, systemów kanałów oraz obudów elektrycznych, natomiast SpaceX stosuje go w krytycznych elementach rakiet. Zgodność z normami 14 CFR 25.853 i FST umożliwia nieograniczone użytkowanie w kabinach.
Przemysł kolejowy i automotive: ULTEM w warunkach ekstremalnych
W transporcie szynowym i motoryzacji ULTEM 9085 znajduje zastosowanie w komponentach silników i elementach wnętrz. Odporność chemiczna na paliwa, oleje i rozpuszczalniki aromatyczne sprawia, że materiał zachowuje właściwości w agresywnych środowiskach operacyjnych.
Implanty medyczne: PEEK jako zamiennik tytanu
PEEK wykazuje moduł sprężystości 3-4 GPa, zbliżony do kości beleczkowej 10-14 GPa, podczas gdy tytan osiąga 110 GPa. Ta zgodność eliminuje zjawisko stress shielding i promuje osteointegrację. Radioprzezroczystość PEEK umożliwia obrazowanie MRI i CT bez artefaktów.
Wymagania sprzętowe do druku materiałów wysokotemperaturowych
PEEK wymaga dyszy 360-450°C, stołu 120-160°C i komory 70-140°C. ULTEM potrzebuje 350-390°C w ekstruderze.
Wnioski
Biorąc pod uwagę wszystko, porównaliśmy trzy najbardziej zaawansowane termoplasty dla druku 3D. ULTEM 9085 oferuje odporność do 160°C w połączeniu z certyfikacjami lotniczymi, ULTEM 1010 podnosi poprzeczkę do 200°C z biokompatybilnością, podczas gdy PEEK osiąga szczyt przy 260°C. Każdy materiał ma swoje unikalne zastosowanie w lotnictwie, medycynie i przemyśle. Wybór zależy od specyficznych wymagań Twojego projektu, budżetu oraz dostępnego sprzętu. Zachęcam do kontaktu, aby znaleźć optymalne rozwiązanie dla Twoich potrzeb.
Key Takeaways
Wybór odpowiedniego materiału wysokotemperaturowego do druku 3D zależy od konkretnych wymagań aplikacji, budżetu i dostępnego sprzętu. Oto najważniejsze informacje o odporności termicznej trzech najlepszych termoplastów:
• ULTEM 9085 wytrzymuje temperatury do 160°C i posiada certyfikacje lotnicze FST oraz UL94 V0
• ULTEM 1010 oferuje najwyższą odporność termiczną do 200°C z biokompatybilnością ISO 10993
• PEEK osiąga szczytową temperaturę pracy 260°C po wyżarzaniu, idealny dla implantów medycznych
• Koszt wzrasta z temperaturą: ULTEM 9085 < ULTEM 1010 (30-50€/kg) < PEEK (90-100€/kg)
• Druk PEEK wymaga zaawansowanego sprzętu z dyszą 360-450°C i zamkniętą komorą
Każdy materiał ma swoje unikalne zastosowania - ULTEM 9085 w lotnictwie, ULTEM 1010 w medycynie i przemyśle spożywczym, a PEEK w implantologii jako zamiennik tytanu.
FAQs
Q1. Czym charakteryzuje się materiał ULTEM i dlaczego jest popularny w druku 3D? ULTEM, to wysokowydajny termoplast o wyjątkowej odporności termicznej i chemicznej. Materiał ten jest ceniony za swoją sztywność, stabilność wymiarową oraz zdolność do pracy w ekstremalnych temperaturach, co czyni go idealnym wyborem do wymagających zastosowań przemysłowych, lotniczych i medycznych.
Q2. Jaka jest różnica między ULTEM 1010 a ULTEM 9085 pod względem wytrzymałości? ULTEM 1010 oferuje wyższą odporność termiczną z temperaturą deformacji cieplnej 190°C w porównaniu do 152°C dla ULTEM 9085. Wytrzymałość na rozciąganie ULTEM 1010 osiąga 89.8 MPa, podczas gdy ULTEM 9085 ma 76.7 MPa. ULTEM 1010 jest preferowany w aplikacjach wymagających pracy w temperaturach przekraczających 170°C.
Q3. Czy drukowanie materiałami ULTEM wymaga specjalistycznego sprzętu? Tak, drukowanie materiałami ULTEM wymaga zaawansowanego wyposażenia. Potrzebna jest dysza zdolna osiągnąć temperaturę 350-390°C, podgrzewana platforma do 160-200°C oraz zamknięta komora z kontrolowaną temperaturą. Standardowe drukarki konsumenckie nie są w stanie sprostać tym wymaganiom.
Q4. Dlaczego PEEK jest stosowany jako zamiennik tytanu w implantach medycznych? PEEK posiada moduł sprężystości 3-4 GPa, zbliżony do kości ludzkiej, podczas gdy tytan osiąga 110 GPa. Ta zgodność mechaniczna eliminuje zjawisko stress shielding i wspiera osteointegrację. Dodatkowo PEEK jest radioprzezroczysty, co umożliwia obrazowanie MRI i CT bez artefaktów, oraz spełnia normy biokompatybilności ISO 10993.
Q5. Jak wygląda porównanie kosztów między materiałami ULTEM a PEEK? ULTEM 1010 kosztuje około 30-50 €/kg, co czyni go bardziej ekonomicznym wyborem. PEEK jest znacznie droższy, z cenami zaczynającymi się od 90-100 €/kg. Wybór materiału powinien uwzględniać nie tylko koszt, ale również specyficzne wymagania termiczne i mechaniczne aplikacji. Chcesz wydrukować coś z ULTEMU 1010, 9085 czy PEEK? Zapraszamy do kontaktu na contact@havocdesign.com.pl
