Czy wiesz, że druk 3d przyrządy montażowe mogą skrócić czas oczekiwania z 2-3 tygodni do zaledwie 5-9 godzin w porównaniu do tradycyjnego frezowania CNC ? Technologia druku 3D zrewolucjonizowała przemysł wytwórczy, umożliwiając szybką produkcję, masową personalizację oraz znaczące obniżenie kosztów .
Dzięki tej technologii możemy przenieść projekty z CAD do fizycznych części w ciągu kilku dni, a nie tygodni, co znacząco przyspiesza proces walidacji projektów . W naszym przewodniku pokażemy, jak druk 3D pozwala tworzyć niestandardowe narzędzia montażowe taniej i szybciej – co najważniejsze, bezpośrednio w swoim zakładzie . Przedstawimy również, jak ta technologia optymalizuje wykorzystanie materiałów poprzez generatywne projektowanie, eliminuje kosztowne operacje obróbki oraz zmniejsza koszty pracy przy produkcji narzędzi . W jednym z przypadków mocowanie wykonane za pomocą druku 3D skróciło czas montażu do zaledwie kilku minut, podczas gdy koszt produkcji tych samych części metodami konwencjonalnymi był zbyt wysoki .

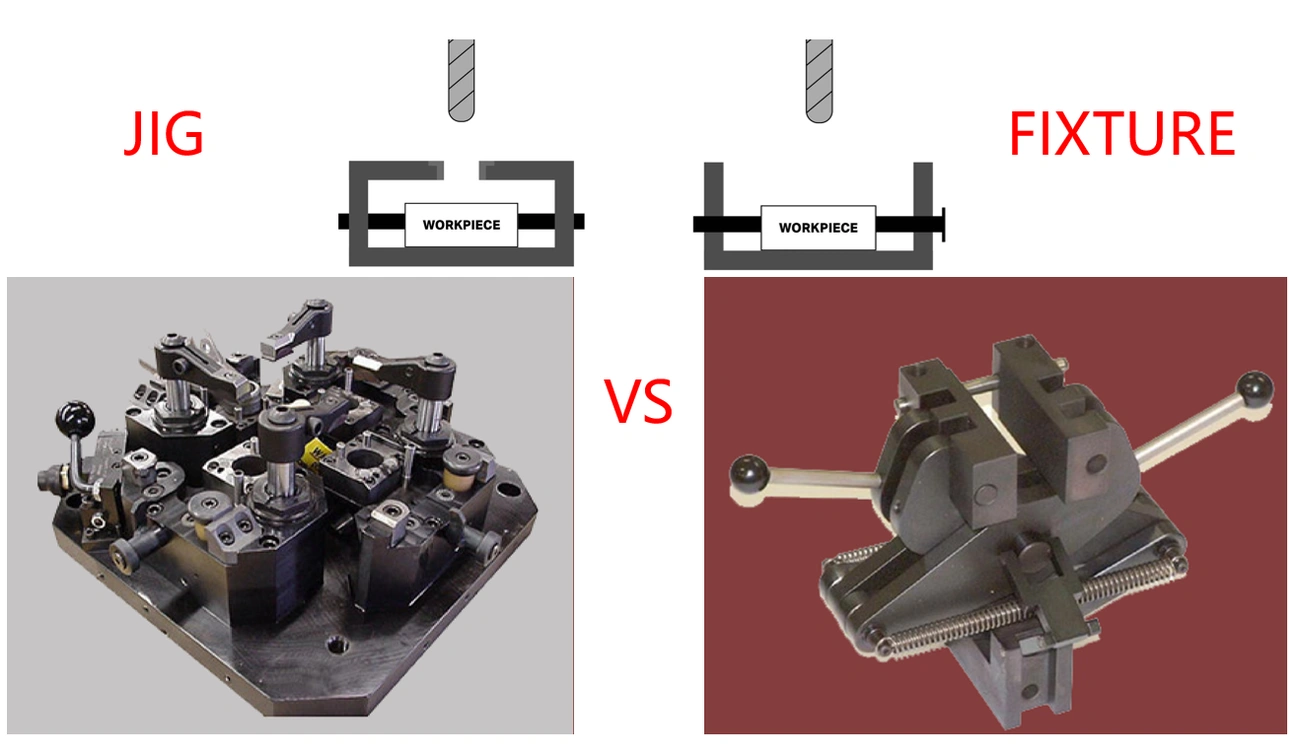

Różnice między jigami a fixture’ami
Image Source: Proleantech
W świecie produkcji i montażu, precyzyjne rozróżnienie między przyrządami prowadzącymi a mocującymi ma kluczowe znaczenie dla efektywności procesów wytwórczych. Zrozumienie tych różnic pozwoli wybrać odpowiednią technologię druku 3D dla konkretnych zastosowań.
Czym są przyrządy prowadzące (jigs)
Przyrządy prowadzące (jigs) to specjalistyczne narzędzia, które nie tylko utrzymują element w określonej pozycji, ale przede wszystkim prowadzą narzędzia robocze podczas wykonywania operacji. Stanowią one swego rodzaju szablon, który zapewnia powtarzalność i dokładność. Najważniejszą cechą jigów jest obecność elementów kierujących, które określają dokładną ścieżkę dla wiertła, frezu lub innego narzędzia.
Przyrządy prowadzące drukowane w technologii 3D sprawdzają się doskonale w operacjach takich jak:
wiercenie otworów w precyzyjnie określonych miejscach
trasowanie linii cięcia lub gięcia
pozycjonowanie elementów względem siebie podczas łączenia
Dzięki technologii druku 3D możemy szybko tworzyć złożone geometrycznie jigy, które idealnie dopasowują się do nietypowych kształtów obrabianych elementów.

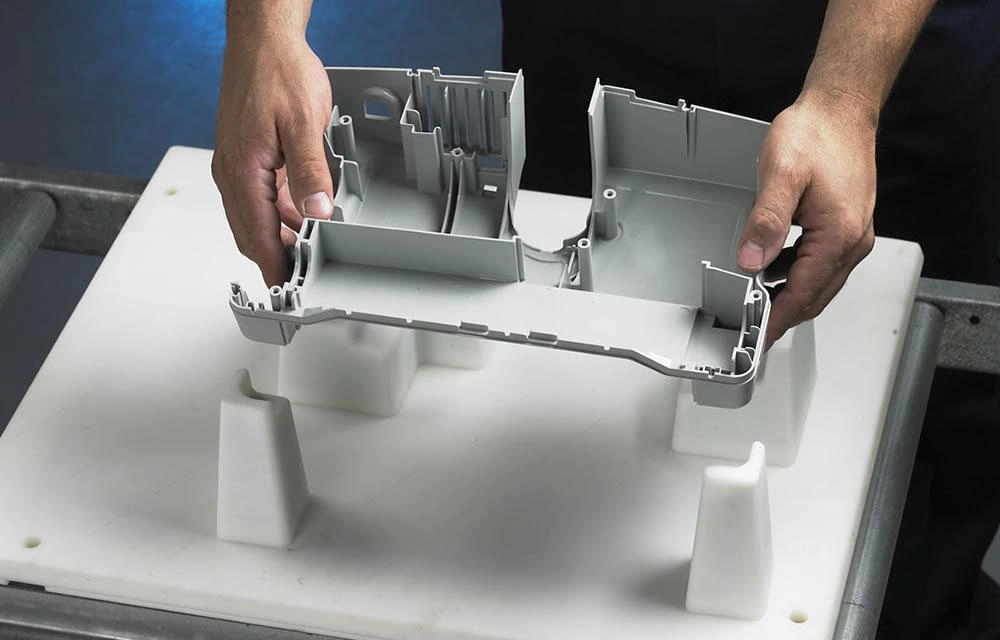

Czym są przyrządy mocujące (fixtures)
Fixture, czyli przyrząd mocujący, natomiast skupia się wyłącznie na pewnym i stabilnym utrzymaniu obrabianego przedmiotu w określonej pozycji. W przeciwieństwie do jigów, nie zawiera elementów prowadzących narzędzia. Zadaniem fixture'a jest unieruchomienie elementu tak, aby mógł być poddany obróbce, inspekcji lub montażowi.
Przyrządy mocujące wydrukowane w 3D oferują:
możliwość dostosowania do nieregularnych kształtów
lekką konstrukcję przy zachowaniu odpowiedniej sztywności
szybką modyfikację w przypadku zmian w projekcie
Kiedy stosować jig, a kiedy fixture
Wybór między przyrządem prowadzącym a mocującym zależy od konkretnego zastosowania. Jig sprawdzi się najlepiej, gdy potrzebujemy zapewnić powtarzalność pozycji narzędzia względem obrabianego elementu. Jest idealny do operacji wiercenia, trasowania czy montażu powtarzalnych zespołów.
Fixture warto zastosować, gdy:
element wymaga stabilnego zamocowania podczas obróbki
przeprowadzamy inspekcję wymiarową
potrzebujemy utrzymać element w określonej pozycji bez ingerencji w pracę narzędzia
Dzięki drukowi 3D mamy możliwość łączenia funkcji obu typów przyrządów w jednym narzędziu, co daje nam hybrydowe rozwiązania idealne do złożonych operacji montażowych. Dodatkowo, technologia ta pozwala na szybką iterację projektu i dostosowanie narzędzi do zmieniających się potrzeb produkcyjnych.

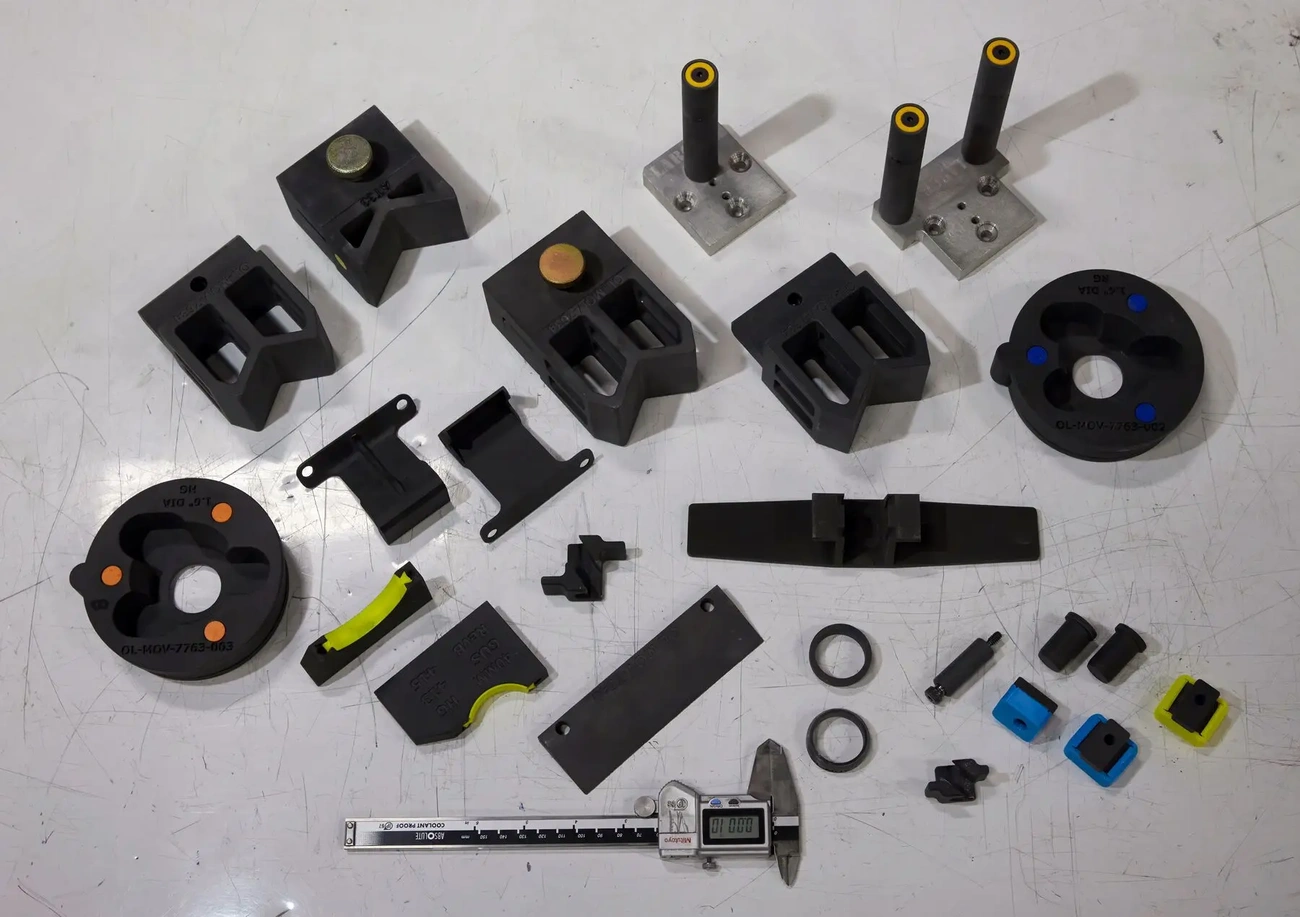

Typy przyrządów montażowych drukowanych 3D
Image Source: ZMorph
Technologia druku 3D umożliwia tworzenie szerokiej gamy przyrządów montażowych dostosowanych do konkretnych potrzeb produkcyjnych. Przyjrzyjmy się głównym typom tych narzędzi, które zrewolucjonizowały procesy wytwórcze w wielu branżach.
Przyrządy do montażu elementów (assembly jigs)
Przyrządy montażowe drukowane w 3D stanowią niezbędne wsparcie w operacjach łączenia elementów, zapewniając precyzyjne ustawienie i pozycjonowanie części. Dzięki nim montaż przebiega szybciej, z większą dokładnością i mniejszą liczbą błędów. Przykładem praktycznego zastosowania jest narzędzie do montażu podzespołów ekstrudera drukarki 3D, które skróciło czas montażu o 25%. Zaletą druku 3D jest możliwość szybkiego dostosowania przyrządów do nowych produktów oraz wprowadzania modyfikacji bez konieczności przebudowy całego narzędzia.
Przyrządy do klejenia i łączenia (bonding jigs)
Przyrządy do klejenia są kluczowe podczas łączenia elementów wydrukowanych osobno ze względu na ograniczenia wielkości drukarki lub dla optymalizacji orientacji warstw. Uchwyty te umożliwiają stabilne pozycjonowanie części podczas aplikacji klejów cyjanoakrylowych, rozpuszczalnikowych czy epoksydowych. W przemyśle wykorzystywane są również do precyzyjnego nanoszenia oznaczeń, takich jak logo, numery seryjne czy kody kreskowe. Ponadto, przyrządy do spawania ultradźwiękowego pozwalają uzyskać dokładne, powtarzalne spoiny, jednocześnie chroniąc łączone elementy przed zarysowaniami dzięki odpowiednio dobranym materiałom.
Przyrządy kontrolne i pomiarowe (inspection fixtures)
Drukowane w 3D przyrządy kontrolne współpracują z urządzeniami pomiarowymi, takimi jak maszyny CMM, stabilizując elementy do dokładnego pomiaru i oceny. Firma Oreck Corporation, dzięki zastosowaniu takich rozwiązań, skróciła czas produkcji o 50%, koszty produkcji o 78%, a czas inspekcji z 30 dni do zaledwie 1 dnia. Druk 3D umożliwia również tworzenie zaawansowanych fikstur laboratoryjnych z głowicami przesuwnymi na prowadnicach, regulacją kąta oraz obrotu, co zapewnia elastyczność podczas testowania różnych wariantów produktów.
Uchwyty do CNC i narzędzia mocujące
Drukarki 3D pozwalają na wytwarzanie dedykowanych uchwytów do mocowania detali na maszynach CNC i urządzeniach pomiarowych. Elementy drukowane z powodzeniem zastępują komponenty wykonywane metodą obróbki skrawaniem, szczególnie w przypadku chwytaków do robotów, elementów mocowania czujników czy uchwytów do pomiarów. Zastosowanie technologii wytwarzania przyrostowego umożliwia tworzenie części o kształtach nieosiągalnych innymi metodami, znacząco redukując koszty i przyspieszając tempo wdrożenia detali do użycia.
Zasady projektowania przyrządów do druku 3D
Image Source: Formlabs
Projektowanie przyrządów do druku 3D wymaga specyficznego podejścia, które różni się od tradycyjnych metod wytwarzania. Odpowiednio zaprojektowane narzędzia mogą zmniejszyć liczbę elementów o ponad 80%, jednocześnie zwiększając ich funkcjonalność i wytrzymałość.
Zintegrowane mechanizmy mocujące i prowadzące
Druk 3D umożliwia integrację kanałów wewnątrz modelu, co eliminuje potrzebę stosowania dodatkowych przewodów, złącz czy magnesów. Dzięki temu można projektować przyrządy montażowe z wbudowanymi mechanizmami mocującymi, jak żebra zgniatające, które odkształcają się przy montażu, zapewniając idealne dopasowanie.
Wzmocnienia i żebra w obszarach narażonych na naprężenia
W miejscach narażonych na duże obciążenia warto zastosować lokalne wzmocnienia. Wykorzystaj żebra i kliny wystające pionowo ze ściany jako cienkie wytłoczenia. Idealnie gdy grubość żeber wynosi połowę grubości ściany, a odstępy między nimi są co najmniej dwukrotnie większe . Alternatywnie, można osadzić rdzeń ze stalowej linki, co może zwiększyć wytrzymałość elementu nawet dwukrotnie .
Optymalna grubość ścianek i orientacja warstw
Minimalna grubość ścianek zależy od technologii druku:
FDM: 0,8-1,0 mm (zalecane 1,0 mm lub więcej)
SLA: 0,4-0,6 mm (zalecane 0,6 mm lub więcej)
MJF: 0,8 mm
Ważna jest również orientacja warstw – elementy drukowane metodą FDM mają mniejszą wytrzymałość wzdłuż osi Z .
Unikanie ostrych krawędzi – stosowanie zaokrągleń
Ostre krawędzie są trudniejsze do wydrukowania i stanowią potencjalne miejsca koncentracji naprężeń. Stosowanie frezowań lub fazowań zapewnia stabilną podstawę dla cieńszych obszarów i zapobiega wybijaniu wrażliwych sekcji przez dysze.
Uwzględnienie ergonomii i łatwości obsługi
Przyrządy montażowe powinny być nie tylko funkcjonalne, ale również wygodne w użyciu. Druk 3D pozwala tworzyć lekkie konstrukcje – w jednym przypadku udało się zmniejszyć wagę przyrządu montażowego z 5 kg do zaledwie 1 kg (50% redukcji) , znacząco poprawiając ergonomię pracy.
Dobór materiałów i parametrów druku
Prawidłowy dobór materiału do wydruku przyrządów montażowych bezpośrednio wpływa na ich funkcjonalność i trwałość. Warto więc poznać możliwości, jakie dają nam różne filamenty dostępne na rynku.
PA+CF i PC+CF do zastosowań przemysłowych
Poliamid (PA12) oraz Poliamid wzmocniony włóknem węglowym (PA+CF) to materiały dedykowane do najbardziej wymagających zastosowań przemysłowych. PA+CF zawierający 15-20% włókna węglowego oferuje wyjątkową stabilność wymiarową i odporność termiczną sięgającą 150°C przy ciągłej pracy, a nawet 194°C przy krótkotrwałym obciążeniu. Ponadto materiał ten wykazuje niską higroskopijność w porównaniu do standardowych nylonów, co zapewnia stabilne właściwości mechaniczne w czasie.
ABS+CF jako kompromis między wytrzymałością a kosztem
ABS wzmocniony włóknem węglowym stanowi rozsądny kompromis cenowy. Zawierając 10-12% ciętego włókna węglowego, jest on o ponad 50% sztywniejszy i 15% mocniejszy od standardowego tworzywa ABS używanego do drukowania 3D. Włókna węglowe zwiększają stabilność geometrii produktu poprzez zmniejszenie rozszerzalności cieplnej i redukcję odkształceń. Materiał ten doskonale sprawdza się przy produkcji przyrządów montażowych, uchwytów oraz zaczeпów.
PLA i PETG do prototypowania
Do szybkiego prototypowania przyrządów montażowych polecam materiały takie jak PLA i PETG. PLA charakteryzuje się wysoką sztywnością i jest biodegradowalny, natomiast nie sprawdzi się w warunkach podwyższonej temperatury (powyżej 55°C). PETG oferuje lepszą odporność mechaniczną, termiczną (do około 75°C) oraz chemiczną niż PLA. Chcesz zaprojektować lub wykonać własne narzędzia? Skontaktuj się z nami - contact@havocdesign.com.pl.
Parametry druku: wysokość warstwy, infill, liczba ścianek
Dla przyrządów montażowych zalecam wysokość warstwy 0,2 mm jako optymalny kompromis między czasem druku a szczegółowością. W przypadku bardziej skomplikowanych elementów warto rozważyć zmniejszenie do 0,1-0,15 mm. Wypełnienie (infill) na poziomie 20-30% jest wystarczające dla większości przyrządów, jednakże w miejscach narażonych na większe naprężenia warto zwiększyć do 50-70%. Minimalna liczba ścianek powinna wynosić 3-4, co zapewni odpowiednią wytrzymałość bez nadmiernego wydłużania czasu druku.
Wnioski
Dzięki technologii druku 3D tworzenie własnych przyrządów montażowych stało się dostępne praktycznie dla każdego zakładu produkcyjnego. Przede wszystkim, widzimy znaczące skrócenie czasu oczekiwania z kilku tygodni do zaledwie kilku godzin w porównaniu z tradycyjnymi metodami wytwarzania. Dodatkowo, omówione różnice między jigami a fixture'ami pozwalają lepiej dobrać odpowiednie narzędzia do konkretnych zadań montażowych czy kontrolnych.
Warto zwrócić uwagę na istotne zalety wydrukowanych przyrządów - są lżejsze, można je szybko modyfikować, a także łatwo dostosowywać do zmieniających się potrzeb produkcyjnych. Właściwy dobór materiału, od wytrzymałych kompozytów PA+CF do ekonomicznych tworzyw PLA, stanowi klucz do stworzenia narzędzi spełniających wymagania konkretnej aplikacji. Zarazem, stosowanie odpowiednich zasad projektowania, takich jak wzmocnienia w obszarach narażonych na naprężenia czy zintegrowane mechanizmy mocujące, zapewnia trwałość i funkcjonalność przyrządów.
Niewątpliwie, największą korzyścią z wdrożenia druku 3D jest znacząca redukcja kosztów produkcji narzędzi - nawet o 80% - przy jednoczesnym zwiększeniu ich ergonomii. Technologia ta daje także swobodę tworzenia złożonych geometrycznie elementów, które byłyby trudne lub niemożliwe do wykonania innymi metodami.
Podsumowując, drukowane przyrządy montażowe stanowią praktyczne rozwiązanie dla nowoczesnych firm produkcyjnych, pozwalając na zwiększenie wydajności, redukcję kosztów oraz poprawę jakości procesów. Chcesz zaprojektować lub wykonać własne narzędzia? Skontaktuj się z nami - contact@havocdesign.com.pl.
Key Takeaways
Druk 3D przyrządów montażowych to rewolucja w produkcji, która skraca czas oczekiwania z tygodni do godzin i znacząco obniża koszty wytwarzania.
• Druk 3D skraca czas produkcji przyrządów z 2-3 tygodni do 5-9 godzin, redukując koszty nawet o 80%
• Jigy prowadzą narzędzia podczas obróbki, fixture'y tylko mocują elementy - wybór zależy od konkretnego zastosowania
• Materiały PA+CF i PC+CF sprawdzają się w przemyśle, ABS+CF to kompromis, a PLA/PETG idealne do prototypowania
• Projektuj z wzmocnieniami w miejscach naprężeń, grubością ścianek min. 0,8-1,0mm i zaokrąglonymi krawędziami
• Zintegrowane mechanizmy mocujące eliminują potrzebę dodatkowych elementów, zwiększając funkcjonalność o 80%
Technologia druku 3D umożliwia tworzenie lekkich, ergonomicznych przyrządów dostosowanych do konkretnych potrzeb produkcyjnych. Dzięki możliwości szybkiej modyfikacji i iteracji projektów, firmy zyskują elastyczność w procesach wytwórczych przy znaczącej redukcji kosztów i czasu realizacji.
FAQs
Q1. Jakie są główne zalety drukowania przyrządów montażowych w 3D? Główne zalety to znaczne skrócenie czasu produkcji (z tygodni do godzin), redukcja kosztów nawet o 80%, możliwość szybkiej modyfikacji projektów oraz tworzenie lekkich i ergonomicznych narzędzi dostosowanych do konkretnych potrzeb.
Q2. Czym różnią się przyrządy prowadzące (jigs) od przyrządów mocujących (fixtures)? Przyrządy prowadzące (jigs) nie tylko utrzymują element, ale także prowadzą narzędzia podczas obróbki. Przyrządy mocujące (fixtures) skupiają się wyłącznie na stabilnym utrzymaniu obrabianego przedmiotu w określonej pozycji, bez prowadzenia narzędzi.
Q3. Jakie materiały są zalecane do druku 3D przyrządów montażowych? Do zastosowań przemysłowych zaleca się PA+CF i PA12 ze względu na wysoką wytrzymałość i odporność termiczną. ABS+CF stanowi kompromis między wytrzymałością a kosztem. PLA i PETG sprawdzają się w prototypowaniu ze względu na łatwość druku i niski koszt.
Q4. Jakie są kluczowe zasady projektowania przyrządów do druku 3D? Kluczowe zasady to: stosowanie zintegrowanych mechanizmów mocujących, wzmocnień w obszarach narażonych na naprężenia, optymalizacja grubości ścianek (min. 0,8-1,0 mm), unikanie ostrych krawędzi oraz uwzględnienie ergonomii i łatwości obsługi.
Q5. Jak dobrać odpowiednie parametry druku 3D dla przyrządów montażowych? Zaleca się wysokość warstwy 0,2 mm (0,1-0,15 mm dla bardziej skomplikowanych elementów), wypełnienie 20-30% (do 50-70% w miejscach narażonych na większe naprężenia) oraz 3-4 ścianki dla optymalnej wytrzymałości bez nadmiernego wydłużania czasu druku.
