Technologie Druku 3D w Przemyśle: Rodzaje i Materiały

Technologie druku 3D obejmują aż 7 głównych typów i ponad 20 podtypów metod wytwarzania addytywnego, w tym FDM, SLS, MJF, SLA, SLM i wiele innych. Czym właściwie jest ta fascynująca dziedzina produkcji? Druk 3D, znany również jako produkcja addytywna, to termin zbiorczy obejmujący kilka bardzo odrębnych procesów, w których wykorzystywane są zupełnie różne maszyny i materiały. W naszym przewodniku przedstawimy kompleksowe spojrzenie na wszystkie kluczowe technologie druku 3d i ich zastosowanie w przemyśle.

Przede wszystkim, produkcja addytywna polega na tworzeniu trójwymiarowych obiektów poprzez dodawanie materiału warstwa po warstwie. W rzeczywistości rodzaje drukarek 3d są niezwykle zróżnicowane, a ich ceny wahają się od około 100 dolarów do siedmiocyfrowych kwot. Aby dobrać odpowiednią technologię druku 3d do konkretnego zastosowania, musimy zrozumieć mocne i słabe strony każdej metody oraz dopasować te atrybuty do potrzeb w zakresie rozwoju produktu. Na przestrzeni lat zakres komercyjnego stosowania druku 3D znacząco się poszerzył, dlatego też znajomość różnych typów drukarek 3d oraz kompatybilnych z nimi materiałów staje się kluczowa dla nowoczesnego przemysłu.

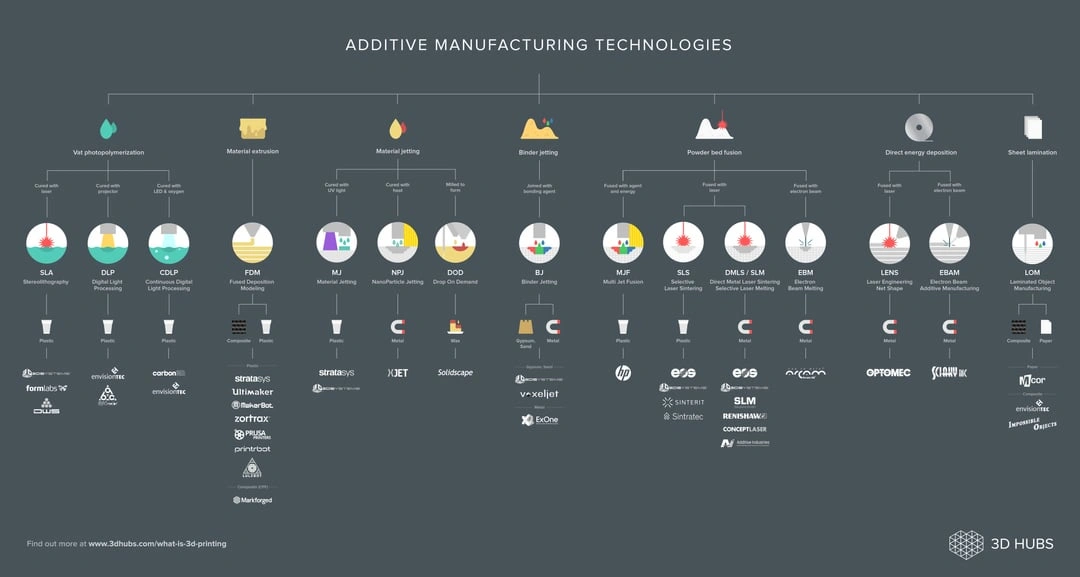

Technologie druku 3D dzielą rynek przemysłowy

_{Image Source:}_Reddit

Rynek produkcji addytywnej podzielił się na kilka dominujących technologii, które różnią się zastosowaniem, dokładnością oraz rodzajem używanego materiału. Każda z nich znalazła swoją niszę w przemyśle, oferując unikalne korzyści i możliwości.

FDM – najpopularniejsza metoda wytłaczania

Fused Deposition Modeling (FDM) to najbardziej rozpowszechniona technologia druku 3D, opracowana przez firmę Stratasys na początku lat 90. W tej metodzie materiał w postaci termoplastycznej żyłki jest przepychany przez rozgrzaną dyszę, gdzie ulega stopieniu, a następnie osadzaniu warstwa po warstwie ^[1]. Materiał stygnie i krzepnie, tworząc stały obiekt. FDM wykorzystuje głównie tworzywa sztuczne, takie jak PLA, ABS i PETG, jednakże szybko rozwija się również drukowanie z metalu ^[2]. Ze względu na swoją prostotę i niski koszt, FDM stało się preferowanym wyborem zarówno dla hobbystów, jak i profesjonalistów, szczególnie w szybkim prototypowaniu.

SLA, DLP i LCD – precyzyjne drukowanie z żywicy

Technologie oparte na polimeryzacji żywic światłoutwardzalnych oferują znacznie wyższą precyzję niż FDM. Stereolitografia (SLA), wynaleziona przez Chucka Hulla w 1986 roku, wykorzystuje laser do selektywnego utwardzania żywicy ^[3]. DLP (Digital Light Processing) stosuje projektor cyfrowy, a LCD wykorzystuje ekran ciekłokrystaliczny z lampą UV. Różnica między tymi metodami wpływa na jakość wydruku – SLA zapewnia najwyższą precyzję, natomiast DLP i LCD są szybsze, ponieważ utwardzają całą warstwę jednocześnie. Technologie te umożliwiają tworzenie modeli o gładkiej powierzchni oraz skomplikowanych kształtach z warstwą nawet 10 μm ^[3].

SLS i SLM – drukowanie z proszków polimerowych i metali

Selective Laser Sintering (SLS) i Selective Laser Melting (SLM) to procesy wykorzystujące laser do spiekania lub topienia proszków. SLS przetwarza głównie poliamidy (PA12, znany jako Nylon 12), podczas gdy SLM (czasem nazywany DMLS) wykorzystuje sproszkowane metale ^[4]. Zaletą tych technologii jest brak konieczności stosowania struktur podporowych w przypadku SLS, co umożliwia tworzenie złożonych geometrii ^[5]. Elementy wykonane w technologii SLS charakteryzują się wysoką wytrzymałością na rozciąganie oraz modułem sprężystości porównywalnym do standardowego materiału PA12 ^[4]. W technologii SLM stosuje się nowoczesne lasery o wyższej gęstości mocy ze względu na wyższą temperaturę topnienia metali ^[6].

MJF i SAF – szybkie drukowanie z proszków polimerowych

Multi Jet Fusion (MJF) opracowany przez HP oraz Selective Absorption Fusion (SAF) to technologie, które rewolucjonizują druk z proszków polimerowych. MJF wykorzystuje głowice drukujące i lampy UV, co pozwala drukować 10 razy szybciej niż SLS. Proces polega na nanoszeniu cienkich warstw proszku na platformę, a następnie precyzyjnym nakładaniu ciekłego spoiwa (fotopolimeru). SAF natomiast wykorzystuje spoiwo o wysokiej zdolności absorpcyjnej podczerwieni oraz unikalny system zarządzania proszkiem Big Wave™, który znacznie zmniejsza ekspozycję proszku na ciepło. Obie technologie zapewniają wysoką dokładność wymiarową (±0,3% z tolerancją ±0,3 mm w przypadku MJF).

DED – osadzanie energii kierowanej dla metali

Direct Energy Deposition (DED) to kategoria technologii, w której materiał (drut lub proszek) jest podawany bezpośrednio do obszaru roboczego i natychmiast stapiany przez skupione źródło ciepła ^[7]. DED umożliwia produkcję wielkogabarytowych komponentów metalowych przy znacznie wyższych prędkościach osadzania w porównaniu do innych metod ^[7]. W wariancie wykorzystującym drut spawalniczy (Wire-DED), np. technologia Meltio Wire-LMD, zmniejsza się ryzyko unoszenia cząstek w powietrzu, co redukuje potrzebę stosowania rozbudowanego wyposażenia ochronnego ^[7]. Proces ten znajduje zastosowanie w naprawach i odbudowie uszkodzonych komponentów ^[8].

Binder Jetting – drukowanie z użyciem spoiwa

Technologia Binder Jetting, zapoczątkowana w 1993 roku przez naukowców z MIT, polega na selektywnym nakładaniu ciekłego spoiwa na warstwy proszku. Proces ten jest podobny do tradycyjnych drukarek atramentowych, co zapewnia wysoką wydajność ^[9]. Po naniesieniu spoiwa następuje etap wygrzewania (200-260°C przez 6-10 godzin), a następnie oczyszczanie i spiekanie w wysokiej temperaturze (np. 1300°C dla stali 316L). Kluczową zaletą jest możliwość odzyskania aż 99% nadmiaru proszku, co znacznie redukuje odpady ^[9]. Binder Jetting nie wymaga struktur podporowych, co upraszcza postprodukcję.

Material Jetting – drukowanie wielomateriałowe i kolorowe

Material Jetting to precyzyjna technologia podobna do tradycyjnego druku atramentowego, gdzie głowice drukujące osadzają krople fotopolimeru, które są natychmiast utwardzane światłem UV ^[2]. Główną zaletą jest możliwość jednoczesnego drukowania z różnych materiałów i w pełnym kolorze ^[2]. Proces zapewnia wysoką dokładność z warstwami o grubości zaledwie 0,013 mm, co pozwala na gładkie wykończenie powierzchni ^[2]. Material Jetting można stosować na trzech poziomach: obszaru budowy (różne części z różnych materiałów), poziomu części (różne sekcje z różnych materiałów) oraz poziomu materiału (mieszanie żywic w różnych proporcjach) ^[5].

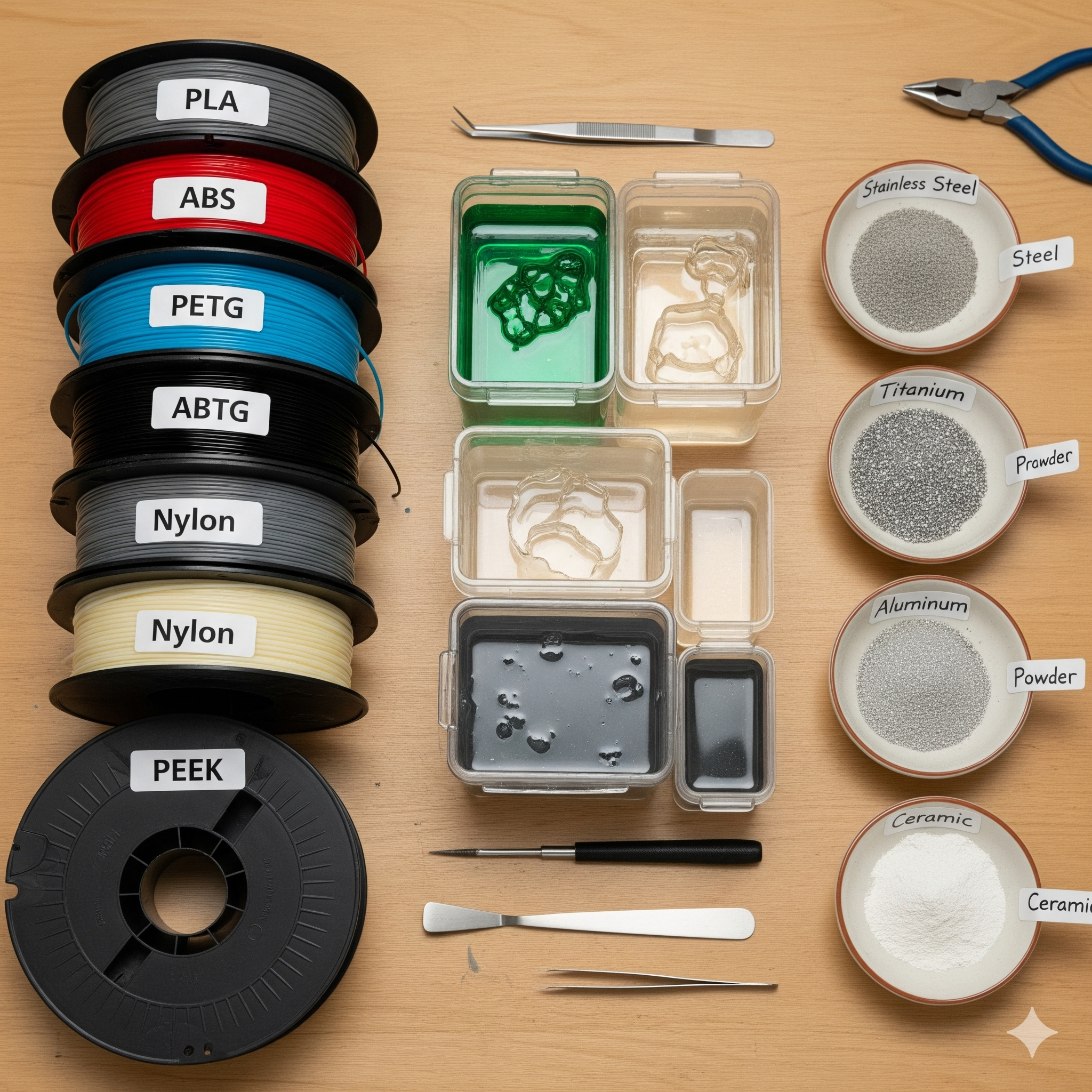

Jakie materiały są wykorzystywane w druku 3D?

Wybór materiału w druku 3D jest równie istotny co sama technologia wytwarzania. Różnorodność dostępnych surowców pozwala na dopasowanie właściwości wydruków do konkretnych zastosowań przemysłowych i nie tylko.

Tworzywa sztuczne: PLA, ABS, PETG, Nylon i inne

Najpopularniejsze materiały w technologii FDM to PLA, ABS i PETG. PLA to biodegradowalny materiał idealny do prototypowania, choć stosunkowo kruchy. ABS oferuje lepszą wytrzymałość mechaniczną i odporność temperaturową, co czyni go preferowanym w zastosowaniach przemysłowych. PETG łączy łatwość druku PLA z trwałością ABS, dodając odporność na chemikalia i wilgoć. Nylon wyróżnia się elastycznością i wytrzymałością, sprawdzając się w elementach funkcjonalnych jak zawiasy. W zastosowaniach wymagających ekstremalnej wytrzymałości stosuje się materiały inżynieryjne jak PEEK czy ULTEM, które potrafią wytrzymać temperatury do 240°C, oferując wytrzymałość porównywalną z aluminium.

Metale: stal nierdzewna, tytan, aluminium

W druku metalowym wykorzystuje się głównie proszki metali, w tym stal nierdzewną (najczęściej 316L i 17-4 PH), tytan oraz aluminium ^[10]. Tytan, mimo że o połowę lżejszy od stali, oferuje porównywalną wytrzymałość, znajdując zastosowanie w implantach medycznych i lotnictwie ^[10]. Aluminium zapewnia dobry stosunek wytrzymałości do masy oraz odporność chemiczną. Drukować można także ze złota, platyny i miedzi ^[11].

Żywice fotopolimerowe: standardowe i inżynieryjne

Żywice fotopolimerowe dzielą się na standardowe - idealne do prototypów i modeli koncepcyjnych, oraz inżynieryjne - o podwyższonych parametrach. Do tych ostatnich należą żywice elastyczne (do elementów giętkich), wysokotemperaturowe (wytrzymujące wysokie temperatury), wzmocnione (o zwiększonej wytrzymałości) oraz specjalistyczne jak ceramiczne czy odlewnicze ^[12]. Osobną kategorię tworzą żywice biokompatybilne, stosowane w medycynie i stomatologii ^[12].

Materiały specjalistyczne: ceramika, beton, biożele

Oprócz standardowych tworzyw, rozwijają się materiały specjalistyczne. Ceramika drukowana 3D cechuje się wysoką trwałością i odpornością cieplną ^[12]. Dostępne są również filamenty wzmacniane włóknem węglowym czy szklanym, które znacząco zwiększają sztywność i wytrzymałość wydruków ^[13].

Wpływ materiału na dokładność i wytrzymałość

Wybór materiału bezpośrednio wpływa na jakość i właściwości mechaniczne wydruków. Kluczowe czynniki to tolerancja wymiarowa filamentu oraz jego owalność - nieregularności mogą powodować nierównomierne nakładanie warstw i osłabiać strukturę ^[1]. Wypełnienie wnętrza modelu również ma zasadniczy wpływ na wytrzymałość - pełne wypełnienie daje najwyższą wytrzymałość kosztem większego zużycia materiału. Materiały wysokotemperaturowe jak PEEK wymagają specjalistycznych drukarek utrzymujących stałą temperaturę w komorze, co zapobiega rozwarstwienia się wydruków.

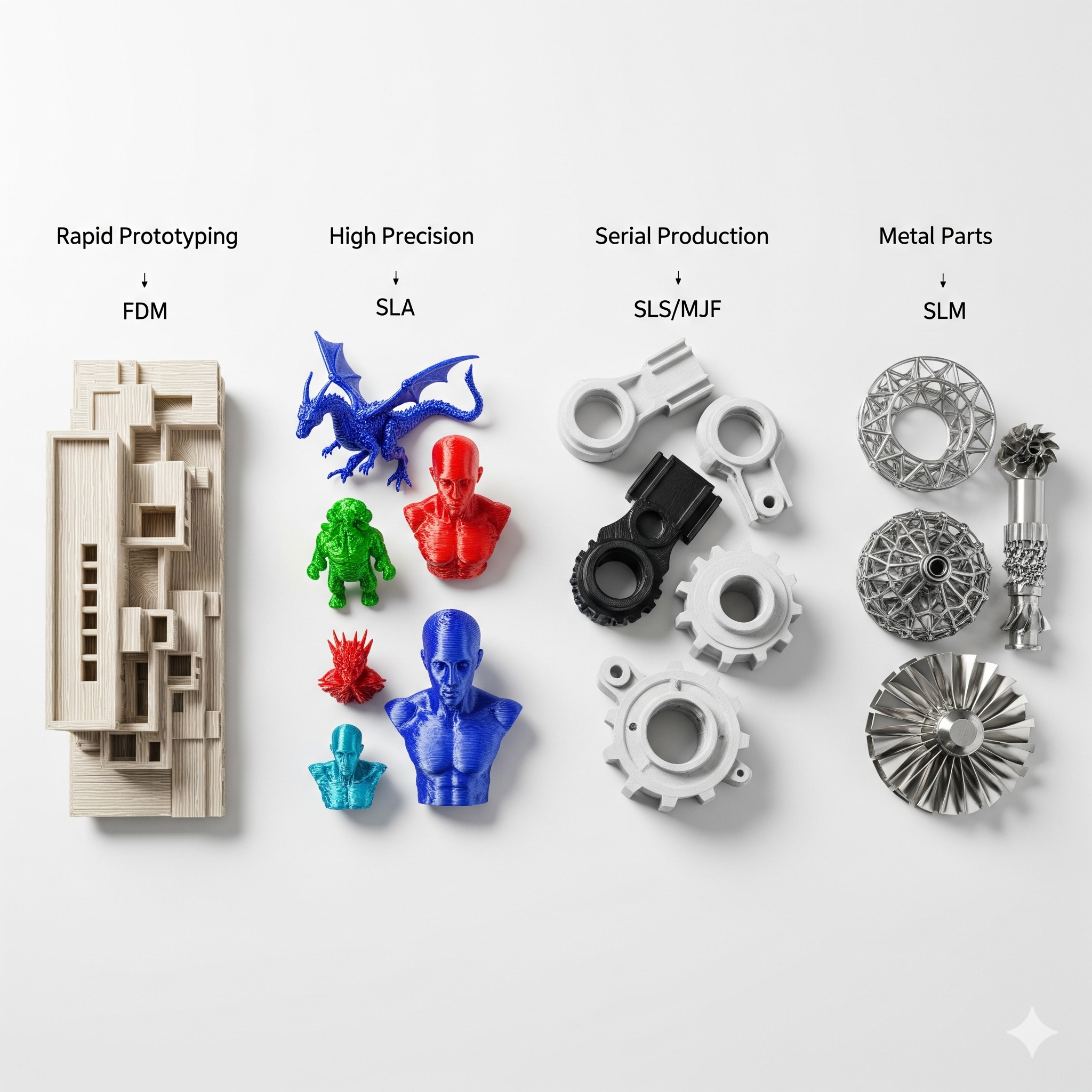

Które technologie sprawdzają się w produkcji przemysłowej?

_{Image Source:}_WellPCB

Przemysłowe wykorzystanie druku 3D dynamicznie rośnie w ostatnich latach, jednakże nie wszystkie technologie nadają się do zastosowań produkcyjnych. Wybór odpowiedniej metody zależy od wielu czynników, w tym wymaganej precyzji, wytrzymałości i kosztów produkcji.

FDM w szybkim prototypowaniu

Technologia FDM (Fused Deposition Modeling) zdominowała rynek przemysłowego prototypowania dzięki swojej wszechstronności i niskim kosztom. Jest to idealne narzędzie do szybkiego i taniego tworzenia prototypów nowych produktów, co znacząco skraca czas potrzebny na wprowadzenie produktu na rynek. Przemysłowe drukarki FDM wykorzystują szeroką gamę materiałów, od elastycznych po takie, których lekkość i wytrzymałość jest zbliżona do aluminium. Technologia ta doskonale sprawdza się w:

Szybkim testowaniu i walidacji projektów przed rozpoczęciem masowej produkcji
Wytwarzaniu narzędzi specjalistycznych i oprzyrządowania
Produkcji małych serii niestandardowych części

Łatwość użycia drukarek FDM pozwala na samodzielne tworzenie prototypów bez angażowania zewnętrznych firm ^[14]. Ponadto, możliwość drukowania z różnych materiałów umożliwia testowanie różnych wariantów prototypu ^[14].

SLA, DLP i LCD w prototypowaniu wysokiej jakości

Przemysłowe drukarki żywiczne SLA znajdują zastosowanie przede wszystkim w sektorach, gdzie niezbędna jest wysoka szczegółowość i gładka powierzchnia, takich jak dentystyka, jubilerstwo czy precyzyjne prototypowanie. Technologia SLA umożliwia tworzenie modeli koncepcyjnych z widoczną strukturą wewnętrzną, modeli odlewniczych czy prototypów implantów medycznych. Z kolei DLP świetnie sprawdza się w produkcji biżuterii oraz medycynie, gdzie precyzja i detale są kluczowe.

SLS i MJF w produkcji funkcjonalnych części

Selektywne spiekanie laserowe (SLS) oraz Multi Jet Fusion (MJF) to technologie, które przeszły drogę od narzędzia prototypowego do sprawdzonej metody produkcji krótkich i średnich serii części końcowych ^[3]. Technologia SLS oferuje doskonały stosunek wytrzymałości do masy, odporność na wysokie temperatury i trwałość chemiczną ^[3]. Natomiast MJF przewyższa SLS szybkością druku - nawet 10-krotnie - przy zachowaniu wysokiej jakości wydruków.

W przeciwieństwie do formowania wtryskowego, druk SLS i MJF pozwala na jednoczesne drukowanie wielu różnych części, co jest idealne przy produkcji komponentów na zamówienie ^[3]. Dodatkowo, brak konieczności stosowania struktur podporowych zwiększa swobodę projektową i zapewnia spójną estetykę powierzchni ^[3].

SLM w produkcji metalowych części funkcjonalnych

Technologia Selective Laser Melting (SLM) wykorzystuje laser o dużej mocy do selektywnego stapiania proszku materiału, co umożliwia tworzenie złożonych geometrii o skomplikowanych cechach wewnętrznych. SLM jest ceniona za prototypy, niestandardowe oprzyrządowanie i produkcję małoseryjną złożonych, wysokowydajnych elementów metalowych.

Wydrukowane części SLM wykazują unikalne właściwości w porównaniu z tradycyjnymi metodami odlewania i obróbki skrawaniem, osiągając gęstość ponad 99,5%, co daje funkcjonalne części metalowe zasadniczo identyczne z tradycyjną produkcją. Dodatkowo, części wydrukowane metodą SLM mają mniejsze mikrostruktury niż odlewane elementy metalowe, co wpływa na ich wytrzymałość ^[4]. Co istotne, w niektórych przypadkach ta sama część o złożonej geometrii wykonana w technologii SLM może kosztować nawet o 50% mniej w porównaniu do obróbki skrawaniem ^[4].

Jak dobrać technologię do zastosowania?

Dobór odpowiedniej technologii druku 3D wymaga analizy wielu czynników, które wpływają zarówno na możliwości wytwórcze, jak i ekonomikę całego procesu.

Kryteria wyboru: geometria, ilość, materiał

Przy wyborze technologii druku 3D kluczowym czynnikiem jest geometria modelu. Skomplikowane obiekty o złożonych detalach wewnętrznych lepiej wykonać w technologiach SLS lub SLA ^[6]. Z kolei w przypadku produkcji seryjnej identycznych elementów warto rozważyć MJF lub SAF, które oferują dużą szybkość druku. Materiał determinuje wybór - gdy potrzebne są elementy wysokotemperaturowe (powyżej 350°C), niezbędne będzie wykorzystanie przemysłowych drukarek obsługujących PEEK czy ULTEM.

Koszty eksploatacji i inwestycji

Koszt drukarki przemysłowej to tylko część równania. Przykładowo, całkowity miesięczny koszt posiadania urządzenia MJF to około 75 000 zł, wliczając leasing maszyny, przestrzeń produkcyjną i dodatkowy sprzęt do obróbki. Uzasadnione ekonomicznie jest to przy produkcji minimum 100 kg części miesięcznie. Natomiast koszt godziny druku różni się znacząco - od 50-80 zł dla FDM, do 200-500 zł dla SLS.

Czas realizacji i jakość powierzchni

Druk FDM oferuje prędkość 50-100 mm/s, podczas gdy SLA działa wolniej (30-50 mm/s), ale zapewnia lepszą jakość powierzchni. Dla technologii SLS czas realizacji jest dłuższy, ale nie wymaga podpór, co skraca proces post-processingu ^[6]. Rozdzielczość druku może sięgać nawet 25 mikronów w technologiach żywicznych.

Zapotrzebowanie na obróbkę końcową

Obróbka końcowa różni się znacząco między technologiami. Wydruki FDM często wymagają usuwania podpór, wypełniania szczelin i szlifowania ^[6]. SLA potrzebuje czyszczenia z resztek żywicy i utwardzania UV ^[6]. Natomiast SLS wymaga jedynie oczyszczenia z proszku, co czyni tę technologię mniej pracochłonną w post-processingu ^[6]. Dla elementów wymagających wysokiej jakości powierzchni konieczne może być wygładzanie wibracyjne, piaskowanie lub lakierowanie.

Jakie są trendy i przyszłość druku 3D w przemyśle?

Przyszłość przemysłowego druku 3D kształtowana jest przez cztery kluczowe trendy, które radykalnie zmieniają możliwości produkcyjne i otwierają nowe perspektywy rozwoju.

Rozwój biodruku i mikrodruku

Biodruk 3D wykorzystuje materiały zawierające żywe komórki do budowy złożonych struktur biologicznych ^[25]. Ta technologia umożliwia produkcję układów lab-on-a-chip oraz modeli tkankowych, a w przyszłości może pozwolić na tworzenie funkcjonalnych organów ^[25]. Integracja biodruku z inżynierią genetyczną, sztuczną inteligencją i mikrofluidiką otwiera nowe możliwości w medycynie spersonalizowanej.

Zrównoważone materiały i recykling

Ekologiczne filamenty zyskują na popularności w odpowiedzi na potrzebę zrównoważonego rozwoju. Materiały takie jak PLA, które powstają z surowców roślinnych, są biodegradowalne i bardziej przyjazne środowisku ^[16]. Ponadto, systemy do przetwarzania zużytych filamentów i nieudanych wydruków umożliwiają znaczącą redukcję odpadów ^[16].

Integracja z produkcją hybrydową

Technologia druku 3D w połączeniu z tradycyjnymi metodami produkcji tworzy podejście hybrydowe, łączące zalety obu metod ^[7]. SmarTech szacuje, że do 2025 roku rynek maszyn hybrydowych osiągnie wartość 424 milionów USD ^[17]. Rozwiązania te znajdują zastosowanie w przemyśle motoryzacyjnym, lotniczym i medycznym ^[17].

Automatyzacja i sztuczna inteligencja

Algorytmy uczenia maszynowego analizują dane w czasie rzeczywistym, automatycznie dostosowując parametry druku ^[8]. AI przewiduje potencjalne problemy przed ich wystąpieniem, co redukuje ilość odpadów i czas produkcji ^[8]. W najbliższych latach zaangażowanie ludzi w procesie druku 3D zostanie znacząco ograniczone na rzecz automatyzacji.

Odkryj, jak najnowsze technologie druku 3D i zaawansowane materiały otwierają nowe możliwości w projektowaniu i produkcji – dowiedz się więcej i skontaktuj się z nami: contact@havocdesign.com.pl

Wnioski

Podsumowując, technologie druku 3D rewolucjonizują współczesny przemysł dzięki swojej wszechstronności i ciągłemu rozwojowi. Niewątpliwie każda z omówionych metod - od powszechnego FDM, przez precyzyjne SLA i DLP, aż po przemysłowe SLS, SLM czy MJF - oferuje unikalne możliwości w zależności od potrzeb produkcyjnych. Ponadto, bogactwo dostępnych materiałów, od tworzyw sztucznych i żywic fotopolimerowych po metale i ceramikę, pozwala na dobór optymalnych parametrów dla konkretnych zastosowań.

Wybór odpowiedniej technologii druku 3D wymaga zatem starannej analizy wielu czynników, takich jak geometria modelu, wymagana jakość powierzchni, czas realizacji oraz koszty produkcji. Dlatego też przemysłowe zastosowania druku 3D stale się rozszerzają, od szybkiego prototypowania po produkcję krótkoseryjną części funkcjonalnych.

Przyszłość tej dziedziny rysuje się jeszcze bardziej obiecująco. Szybki rozwój biodruku, zrównoważonych materiałów, produkcji hybrydowej oraz integracji z systemami sztucznej inteligencji otwiera zupełnie nowe perspektywy. Warto zauważyć, że automatyzacja procesów oraz zastosowanie algorytmów uczenia maszynowego znacząco zwiększa efektywność i precyzję wydruków.

Na koniec warto podkreślić, że druk 3D przestaje być tylko technologią prototypowania, a staje się pełnoprawną metodą produkcyjną z ogromnym potencjałem transformacji wielu gałęzi przemysłu. Technologia ta bez wątpienia będzie odgrywać coraz ważniejszą rolę w przyszłości produkcji, zapewniając większą elastyczność, szybkość i zrównoważony rozwój.

Key Takeaways

Przemysłowy druk 3D oferuje siedem głównych technologii, każda z unikalnymi zastosowaniami - od taniego prototypowania FDM po precyzyjną produkcję metalową SLM.

• FDM dominuje w prototypowaniu - najpopularniejsza technologia dzięki niskim kosztom i łatwości użycia, idealna do szybkiego testowania projektów

• SLS i MJF rewolucjonizują produkcję seryjną - umożliwiają wytwarzanie funkcjonalnych części bez podpór, MJF drukuje 10x szybciej niż SLS

• Wybór materiału determinuje właściwości - od biodegradowalnego PLA po wytrzymały PEEK, każdy materiał oferuje różne parametry mechaniczne

• Koszty całkowite przekraczają cenę drukarki - przemysłowa drukarka MJF kosztuje ~75 000 zł miesięcznie przy minimum 100 kg produkcji

• Przyszłość to automatyzacja i zrównoważony rozwój - AI optymalizuje procesy w czasie rzeczywistym, a ekologiczne materiały redukują wpływ na środowisko

Technologie druku 3D przestają być tylko narzędziem prototypowania, stając się pełnoprawną metodą produkcyjną z potencjałem transformacji całych gałęzi przemysłu poprzez większą elastyczność, szybkość i możliwość personalizacji produktów.

FAQs

Q1. Jakie są najpopularniejsze technologie druku 3D w przemyśle? Najpopularniejsze technologie to FDM (Fused Deposition Modeling) do szybkiego prototypowania, SLS (Selective Laser Sintering) i MJF (Multi Jet Fusion) do produkcji funkcjonalnych części, oraz SLM (Selective Laser Melting) do drukowania metalowych elementów.

Q2. Jakie materiały są najczęściej używane w przemysłowym druku 3D? Najczęściej używane materiały to tworzywa sztuczne (PLA, ABS, PETG), metale (stal nierdzewna, tytan, aluminium), żywice fotopolimerowe oraz materiały specjalistyczne jak ceramika czy biożele. Wybór materiału zależy od konkretnego zastosowania i wymaganych właściwości.

Q3. Jak wybrać odpowiednią technologię druku 3D do zastosowań przemysłowych? Wybór technologii zależy od kilku czynników: geometrii modelu, wymaganej ilości produkcji, rodzaju materiału, kosztów eksploatacji i inwestycji, czasu realizacji, jakości powierzchni oraz potrzeby obróbki końcowej. Należy dokładnie przeanalizować te aspekty, aby dobrać optymalną technologię.

Q4. Jakie są koszty związane z przemysłowym drukiem 3D? Koszty obejmują nie tylko cenę drukarki, ale także materiały, obsługę, przestrzeń produkcyjną i dodatkowy sprzęt. Przykładowo, miesięczny koszt posiadania przemysłowej drukarki MJF może wynosić około 75 000 zł. Koszt godziny druku różni się znacząco w zależności od technologii - od 50-80 zł dla FDM do 200-500 zł dla SLS.

Q5. Jakie są najnowsze trendy w przemysłowym druku 3D? Najnowsze trendy obejmują rozwój biodruku do zastosowań medycznych, wykorzystanie zrównoważonych materiałów i recykling, integrację druku 3D z tradycyjnymi metodami produkcji (produkcja hybrydowa) oraz zastosowanie sztucznej inteligencji i automatyzacji do optymalizacji procesów druku.
