Szczelność to jeden z pierwszych parametrów, o który pytają klienci zamawiający obudowę elektroniki. „Czy wytrzyma deszcz?", „Czy można ją umyć strumieniem wody?", „Czy da się ją zanurzyć?" – odpowiedzią na wszystkie te pytania jest jeden, znormalizowany zapis: stopień ochrony IP. W tym artykule tłumaczymy, co dokładnie oznaczają kody typu IP65 czy IP67, jaki poziom szczelności realnie osiąga druk 3D w technologii MJF i o czym pamiętać już na etapie projektu, żeby obudowa faktycznie była wodoodporna.
Czym jest stopień ochrony IP
Kod IP (Ingress Protection, zgodnie z normą IEC 60529 / EN 60529) klasyfikuje obudowy według poziomu ochrony przed wnikaniem ciał stałych i wody. Zapisuje się go jako „IP" i dwie cyfry, na przykład IP65.
Pierwsza cyfra opisuje ochronę przed ciałami stałymi i pyłem, w skali od 0 do 6:
0–4 – ochrona przed przedmiotami o malejącej średnicy, od dużych obiektów (>50 mm) po drobne cząstki (>1 mm);
5 – ochrona pyłoodporna z dopuszczalnym ograniczonym wnikaniem pyłu, które nie zakłóca pracy urządzenia;
6 – pełna pyłoszczelność.
Druga cyfra opisuje ochronę przed wodą, w skali od 0 do 8 (a w najnowszych wersjach normy nawet do 9):
1–2 – ochrona przed kroplami wody (kondensacja, lekki deszcz);
3 – ochrona przed wodą natryskiwaną pod kątem do 60° (ulewny deszcz);
4 – ochrona przed bryzgami z każdego kierunku;
5–6 – ochrona przed strumieniami wody z dyszy, w tym silnymi strumieniami o działaniu porównywalnym do fal morskich;
7 – ochrona przed skutkami czasowego zanurzenia (od 15 cm do 1 m głębokości);
8 – ochrona przed długotrwałym zanurzeniem pod ciśnieniem, na określonej głębokości.
Warto zapamiętać jedną rzecz: cyfry są niezależne, ale kumulatywne w obrębie swojej kolumny. Obudowa, która zdała test IPX6, spełnia automatycznie wszystkie łagodniejsze poziomy wodoszczelności (IPX1–IPX5). Nie działa to jednak „w poprzek" – wysoka odporność na strumień (IPX6) nie gwarantuje odporności na zanurzenie (IPX7), bo to dwa różne scenariusze obciążenia. Dlatego czasem spotyka się podwójne oznaczenie, np. IP66/IP67.
Jaki stopień IP osiąga druk 3D MJF

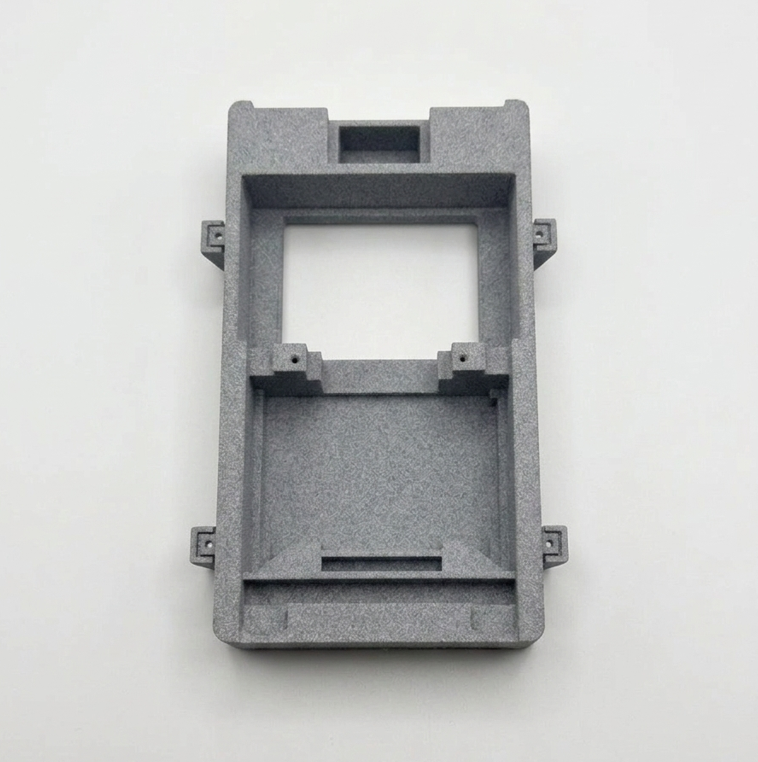

Najważniejsza informacja dla projektantów: obudowy drukowane w technologii HP Multi Jet Fusion (MJF) z poliamidu PA12 potrafią osiągnąć poziom IP67, a więc pełną pyłoszczelność i odporność na czasowe zanurzenie.
Testy IP przeprowadzone na wzorcowej obudowie MJF (sześcian ok. 84 × 84 × 84 mm) wykazały pozytywny wynik dla trzech kluczowych prób: IP6X (pyłoszczelność), IPX6 (odporność na silne strumienie wody) oraz IPX7 (odporność na zanurzenie). W praktyce oznacza to zakres IP66/IP67, w zależności od konkretnego zastosowania.
Co szczególnie istotne z punktu widzenia kosztu i procesu: części z PA12 drukowane w MJF są wodoszczelne bez dodatkowej obróbki. To realna przewaga nad technologią SLS, gdzie wydruki są porowate i wymagają chemicznego uszczelniania, żeby w ogóle utrzymać ciecz. Mniej operacji postprocessingu to krótszy czas realizacji i niższa cena gotowej, szczelnej obudowy.
Jeden warunek trzeba jednak podkreślić wyraźnie: stopień IP zawsze zależy od konkretnej geometrii. Sam materiał i technologia dają potencjał do osiągnięcia IP67, ale ostateczny wynik zależy od tego, jak zaprojektowano linie podziału, uszczelnienia, przepusty kablowe i połączenia. Dlatego klasę ochrony potwierdza się testem dla danego, gotowego projektu – nie da się jej „odziedziczyć" po materiale.
Szczelność pod ciśnieniem – obudowy i zbiorniki na płyny
Wodoszczelność MJF PA12 idzie o krok dalej niż tylko ochrona przed deszczem. Ponieważ materiał jest z natury nieprzepuszczalny, drukowane części sprawdzają się także jako elementy pracujące z cieczą pod ciśnieniem – manifoldy, kanały przepływowe czy niewielkie zbiorniki ciśnieniowe.
Testy wytrzymałościowe pokazują, że o maksymalnym ciśnieniu roboczym decydują cztery zmienne konstrukcyjne: grubość ścianki, kształt, temperatura i rodzaj cieczy. Najważniejsze wnioski praktyczne:
Grubość ścianki przekłada się wprost na odporność. Ścianka ok. 1,25 mm nadaje się do niskich ciśnień (rzędu 3 bar / 43 PSI), ścianka 2,5 mm sprawdza się w zakresie średnim (ok. 10 bar / 145 PSI), a ścianka ok. 4 mm pozwala pracować pod wyższym ciśnieniem (ok. 20 bar / 290 PSI).
Kształt ma ogromne znaczenie. Najlepiej znoszą ciśnienie formy sferyczne, ponieważ równomiernie rozkładają naprężenia i nie mają płaskich powierzchni, które łatwo się odkształcają. Zaraz za nimi plasują się kształty cylindryczne. Najgorzej wypadają formy sześcienne z płaskimi ściankami – przy wyższych ciśnieniach po prostu pękają. Jeśli więc projektujesz zbiornik na płyn, warto zbliżyć jego geometrię do kuli lub walca.
W teście niszczącym próbka o ściance 2,5 mm wytrzymała ciśnienie rzędu ok. 45 bar (blisko 650 PSI) – wynik porównywalny z częściami SLS i wyższy niż w technologiach takich jak SLA czy Material Jetting. To pokazuje, że dobrze zaprojektowana część MJF może realnie zastępować elementy wykonywane metodami tradycyjnymi w zastosowaniach hydraulicznych i pneumatycznych o umiarkowanym ciśnieniu.
Ograniczenia, o których trzeba wiedzieć
Uczciwe podejście do tematu wymaga wskazania granic technologii. Wysoki stopień IP nie oznacza, że obudowa spełnia wszystkie wymagania stawiane finalnym produktom elektronicznym.
PA12 z MJF jest sklasyfikowany jako UL94 HB, co w większości przypadków nie wystarcza jako obudowa ognioochronna (fire enclosure). Dlatego przy urządzeniach zasilanych wyższym napięciem obudowa MJF sama w sobie nie zastąpi certyfikowanej obudowy elektrycznej i przeciwpożarowej.
W praktyce oznacza to dwa scenariusze bezpiecznego zastosowania w produktach finalnych:
Urządzenia SELV / LPS (Safety Extra-Low Voltage i Limited Power Source), takie jak sprzęt zasilany z USB, głośniki, wentylatory czy oświetlenie niskonapięciowe – tu obudowa MJF PA12 nadaje się jako obudowa docelowa.
Urządzenia wyższego napięcia – obudowa MJF może pełnić rolę zewnętrznej obudowy mechanicznej, o ile wewnątrz zastosuje się dodatkowy element pełniący funkcję ognioochronną (np. wkładkę z materiału o odpowiedniej klasie palności).
Do prototypowania te ograniczenia praktycznie nie mają znaczenia – jeśli chcesz zwalidować szczelność, ergonomię i montaż zanim ruszysz z produkcją seryjną, MJF świetnie sprawdza się jako obudowa testowa o klasie IP nawet do IP67.
Typowe zastosowania wodoodpornych obudów IP
Zakres zastosowań szczelnych obudów z druku 3D jest szeroki i obejmuje między innymi:
Elektronikę użytkową i przemysłową – obudowy czujników, sterowników i urządzeń pomiarowych narażonych na pył i wilgoć;
Strefy łazienkowe i sanitarne – oprawy oświetleniowe czy wentylatory, które w zależności od strefy wymagają ochrony w zakresie od IP44 do IP67 (dokładne wymagania określają przepisy krajowe);
Zastosowania zewnętrzne (outdoor) – obudowy odporne na deszcz, bryzgi i okresowe zalanie;
Elementy hydrauliczne i pneumatyczne – kanały przepływowe, manifoldy i niewielkie zbiorniki pracujące pod ciśnieniem.
Jak zaprojektować naprawdę szczelną obudowę
Materiał daje potencjał, ale o końcowym stopniu IP decyduje projekt. Kilka zasad, które najmocniej wpływają na szczelność:
Zadbaj o rowki pod uszczelki i o-ringi.
Zaprojektowanie precyzyjnego kanału na uszczelkę na linii podziału to najprostszy sposób na uzyskanie powtarzalnej szczelności połączenia. Więcej o projektowaniu tego typu detali piszemy we wpisie o
Rozważ uszczelki drukowane z TPU.
Elastyczny TPU pozwala wydrukować uszczelkę dopasowaną idealnie do geometrii obudowy – piszemy o tym szerzej w artykule o materiale TPU .
Dobierz grubość ścianki do obciążenia.
Cieńsza ścianka to niższa masa i koszt, ale grubsza lepiej znosi ciśnienie i odkształcenia. To kompromis, który warto ustalić na starcie.
Zaplanuj przepusty kablowe i otwory.
Każde przejście przez obudowę to potencjalny punkt nieszczelności – tu sprawdzają się dławiki i dedykowane uszczelnienia.
Testuj gotowy projekt.
Ponieważ klasa IP zależy od geometrii, zawsze potwierdzaj ją testem konkretnej, finalnej wersji obudowy.
Podsumowanie
Druk 3D w technologii MJF z poliamidu PA12 to realna droga do wodoodpornych obudów o stopniu ochrony nawet IP67 – i to bez dodatkowego uszczelniania, które byłoby konieczne w SLS. Materiał radzi sobie także z cieczą pod ciśnieniem, o ile projekt uwzględni odpowiednią grubość ścianki i kształt zbliżony do sfery lub walca. Trzeba jednak pamiętać o ograniczeniach klasy palności (UL94 HB) przy urządzeniach wyższego napięcia oraz o tym, że ostateczny stopień IP zawsze zależy od geometrii i wymaga potwierdzenia testem.
Najczęściej zadawane pytania (FAQ)
Q1. Jaki stopień ochrony IP osiąga druk 3D?
Obudowy drukowane w technologii MJF z poliamidu PA12 osiągają nawet IP67 – pełną pyłoszczelność i odporność na czasowe zanurzenie. Wzorcowe testy potwierdziły pozytywny wynik dla prób IP6X, IPX6 oraz IPX7. Ostateczna klasa zależy jednak od geometrii konkretnej obudowy i powinna być potwierdzona testem gotowego projektu.
Q2. Czy wydruki 3D są wodoszczelne bez dodatkowej obróbki?
Tak. Części z PA12 drukowane w MJF są wodoszczelne od razu po wydruku, bez chemicznego uszczelniania. To przewaga nad technologią SLS, w której porowate wydruki wymagają dodatkowego uszczelniania, żeby utrzymać ciecz.
Q3. Jaka jest różnica między IP65 a IP67?
Obie klasy oznaczają pełną pyłoszczelność (pierwsza cyfra „6"). Różni je odporność na wodę: IP65 chroni przed strumieniami wody z dyszy z każdego kierunku, a IP67 – przed skutkami czasowego zanurzenia na głębokości od 15 cm do 1 m. Warto pamiętać, że odporność na strumień (IPX6) i na zanurzenie (IPX7) to dwa różne scenariusze, dlatego czasem stosuje się podwójne oznaczenie IP66/IP67.
Q4. Czy obudowa z druku 3D wytrzyma ciśnienie?
Tak, w rozsądnym zakresie. Dobrze zaprojektowana część MJF PA12 o ściance 2,5 mm wytrzymuje w teście niszczącym ciśnienie rzędu ok. 45 bar (blisko 650 PSI). Kluczowe są grubość ścianki oraz kształt – formy sferyczne i cylindryczne znoszą ciśnienie znacznie lepiej niż sześcienne z płaskimi ściankami.
Q5. Czy wodoodporna obudowa z druku 3D nadaje się do produktu finalnego?
Do prototypów – zawsze. Do produktów finalnych – tak, ale z zastrzeżeniem klasy palności. PA12 ma klasę UL94 HB, więc bez dodatkowych zabezpieczeń nadaje się przede wszystkim do urządzeń niskonapięciowych (SELV/LPS). Przy wyższych napięciach obudowa MJF pełni rolę osłony mechanicznej, a funkcję ognioochronną zapewnia dodatkowy element wewnątrz.
