TPU w druku 3D to termoplastyczny poliuretan, który potrafi wydłużyć się aż o 450%, łącząc elastyczność gumy z wytrzymałością tworzywa sztucznego. Dzięki imponującej odporności na ścieranie i wytrzymałości na rozciąganie dochodzącej do 150 MPa, TPU stał się najpopularniejszym materiałem elastycznym w technologiach druku przestrzennego. Jego twardość w skali Shore'a waha się od miękkiej gumy do sztywnej obudowy telefonu, co otwiera szerokie możliwości zastosowań.
W tym artykule przedstawiamy kompleksowy przewodnik po druku 3D z TPU, obejmujący technologie MJF i SLS, optymalne parametry drukowania oraz zastosowania w medycynie, motoryzacji i elektronice. Omówimy również najczęstsze wyzwania, takie jak problemy z ekstrudowaniem i dobór odpowiedniego ekstrudera.
Czym jest TPU i jakie ma właściwości
Termoplastyczny poliuretan – struktura i skład
Termoplastyczny poliuretan powstaje w reakcji poliadycji między diolami a diizocyjananem. Struktura chemiczna TPU opiera się na naprzemiennych sekwencjach twardych i miękkich segmentów, które tworzą kopolimer blokowy. Segmenty miękkie stanowią poliole (na bazie poliestru, polieteru lub poliwęglanu), podczas gdy segmenty twarde składają się z krótkołańcuchowych diizocyjanianów i dioli. Długie, elastyczne segmenty miękkie kontrolują właściwości w niskich temperaturach, odporność na rozpuszczalniki i zachowanie mechaniczne. Z kolei sztywne segmenty odgrywają rolę w fazie rozdziału i nadają materiałowi wytrzymałość.
Linearne łańcuchy polimerowe nakładają się na siebie zgodnie z zasadą polarności: segment miękki łączy się z innymi segmentami miękkimi, a twarde z twardymi. Modyfikując proporcje tych segmentów, otrzymujemy produkty o bardzo różnej twardości, gęstości i elastyczności. Im więcej twardych segmentów, tym sztywniejszy będzie materiał.
Twardość Shore'a i elastyczność materiału
Twardość TPU mierzymy w skali Shore'a, gdzie używamy dwóch typów: A dla miękkich materiałów i D dla twardszych wariantów. Miękkie typy TPU osiągają wartości 65-85 Shore A, a nawet 75-98 Shore A, podczas gdy twarde typy charakteryzują się twardością 50-70 Shore D lub 30-75 Shore D. W druku 3D z TPU najczęściej spotykamy filamenty o twardości 60A-90A, z popularnymi wariantami jak TPU 90A czy TPU 95A.
Odporność na ścieranie i rozciąganie
TPU wykazuje wybitną odporność na ścieranie, wielokrotnie większą niż guma czy stopy trudnościeralne. Wytrzymałość na rozciąganie materiału wynosi 20-70 MPa, a wydłużenie przy zerwaniu osiąga 100-800% lub nawet do 580% dla TPU 95A. Ścieralność mierzona metodą standardową wynosi 10-100 mm³.
Wytrzymałość mechaniczna i chemiczna
TPU zachowuje stabilne właściwości w zakresie temperatur od -25 do 80°C. Materiał charakteryzuje się odpornością na oleje, tłuszcze, rozpuszczalniki i substancje ropopochodne. Wykazuje również odporność na hydrolizę i promieniowanie ultrafioletowe. Gęstość TPU wynosi 1,1-1,28 g/cm³, a ciężar właściwy dla wariantów do druku 3D osiąga 1,22.
Technologie druku 3D z TPU
Druk 3D z TPU w technologii FDM
W druku 3D opartym na filamentach TPU stanowi najpopularniejszy materiał elastyczny. Materiał wymaga ekstrudera z napędem bezpośrednim dla lepszej kontroli filamentu oraz wolniejszego drukowania niż w przypadku sztywnych tworzyw. Prędkość druku nie powinna przekraczać 20 mm/s, chociaż na niektórych maszynach możliwe są wyższe wartości. Retrakcję należy zminimalizować, aby uniknąć naciągania. TPU charakteryzuje się małym skurczem, a wystające elementy nie podwijają się podczas drukowania. Warstwy spajają się bardzo dobrze, zapewniając wysoką wytrzymałość mechaniczną.

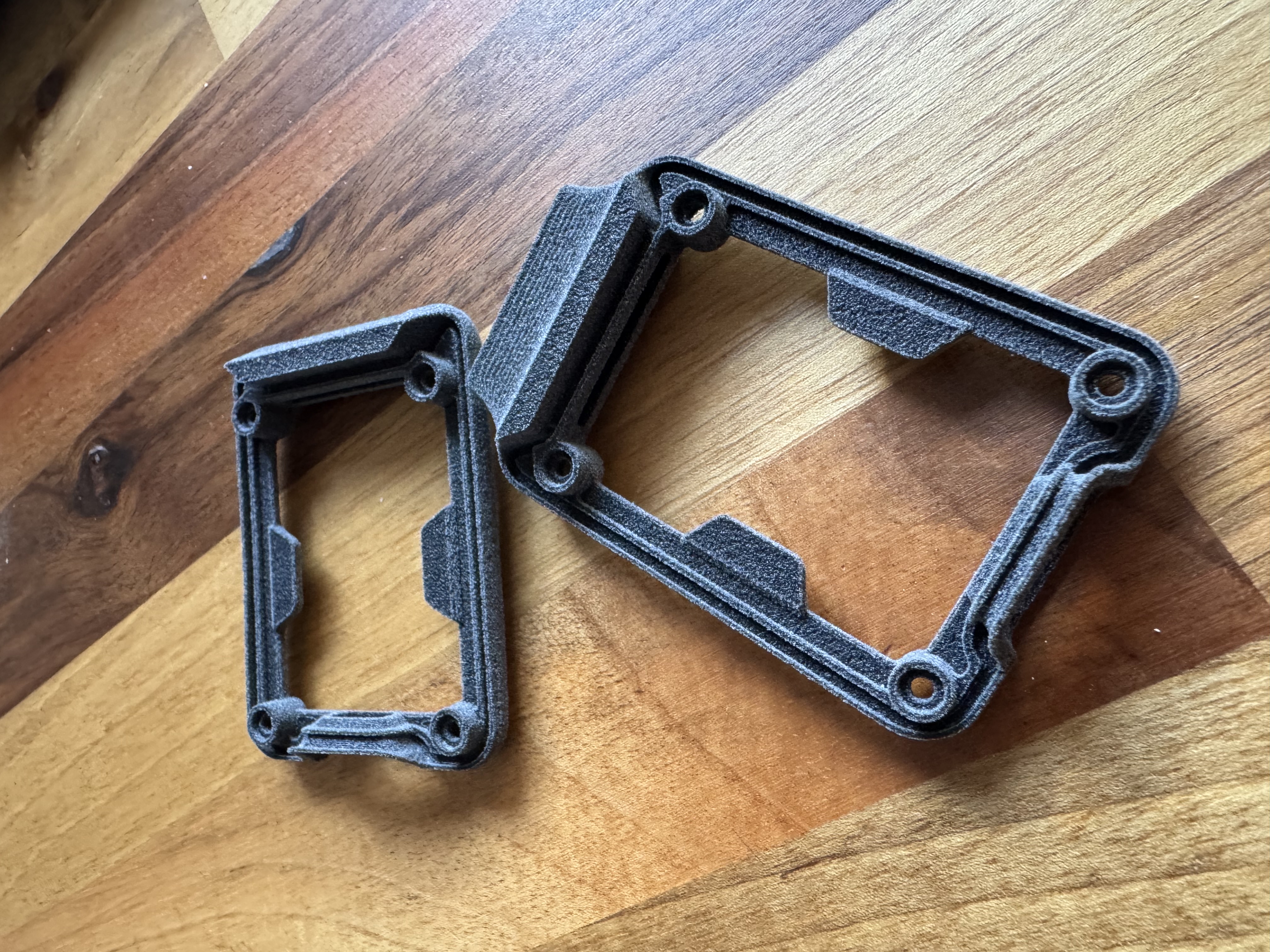

TPU w technologii MJF – precyzja i wydajność
Multi Jet Fusion wykorzystuje element grzewczy na podczerwień zamiast lasera, co zapewnia minimalny rozmiar elementu 0,5 mm w porównaniu do 0,75 mm w SLS. Technologia wytwarza bardziej spójne izotropowe właściwości materiału i buduje części szybciej niż inne metody druku 3D. Materiał Ultrasint TPU01 osiąga twardość Shore'a 88A, tolerancje ±0,30 mm plus 0,002 mm na dobrze zaprojektowanych częściach, wytrzymałość na rozciąganie 9 MPa ±2 MPa na płaszczyźnie x-y oraz wydłużenie przy zerwaniu powyżej 220%. Grubość warstwy może wynosić zaledwie 0,38 mm. Wskaźnik recyklingu proszku wynosi około 100%.
SLS z proszkiem TPU – geometrie bez podpór
Selektywne spiekanie laserowe wykorzystuje proszki TPU 88A lub TPU 70A, pozwalając na drukowanie wysoce złożonych geometrii bez podpór przy zachowaniu stałej elastyczności. Części SLS nie wymagają usuwania podpór, co stanowi główną zaletę przy pracy z delikatnymi strukturami elastycznymi. Nowy materiał TPU 88A ma wyższy wskaźnik ponownego użycia proszku do 90%, co znacznie obniża koszty drukowania. TPU z nadrukiem SLS wykazuje lepszą sprężystość, mniejszą wagę i lepsze odzyskiwanie po usunięciu siły zewnętrznej niż FDM, ze średnim odkształceniem mniejszym niż 10%.
Porównanie technologii dla materiałów elastycznych
Technologia SLS nie wymaga struktur podporowych podczas procesu drukowania, podczas gdy MJF oferuje wyższą rozdzielczość i szybsze przetwarzanie. FDM pozostaje najbardziej dostępną metodą, jednak wymaga specjalistycznych ekstruderów i wolniejszych prędkości druku.
Najczęstsze wyzwania w drukowaniu z TPU
Problemy z ekstrudowaniem w systemach Bowden
Miękki charakter TPU stwarza problemy w systemach Bowden, gdzie filament musi pokonać długą rurkę PTFE przed dotarciem do hotendu. Materiał kompresuje się i zgina wewnątrz rurki, co prowadzi do zatorów. Systemy Bowden radzą sobie jedynie z twardszymi wariantami TPU od 95A wzwyż, podczas gdy wszystko miększe powoduje wyboczenie filamentu w rurce. Z kolei drukarki z automatycznymi systemami podawania materiału, takie jak AMS od Bambu Lab, wymagają ominięcia tego mechanizmu i bezpośredniego ładowania TPU do ekstrudera.
Optymalne ustawienia prędkości druku (15-30 mm/s)
Drukowanie TPU wymaga znacznego spowolnienia w porównaniu do sztywnych materiałów. Prędkość 15-30 mm/s stanowi optymalny zakres dla większości zastosowań. Systemy Bowden potrzebują jeszcze wolniejszego tempa, poniżej 20 mm/s. Zbyt szybkie wytłaczanie powoduje ściskanie miękkiego filamentu w ekstruderze, co skutkuje nieregularnym przepływem.
Temperatura dyszy (210-240°C) i stołu (40-60°C)
Zakres temperatur dyszy 210-240°C sprawdza się dla większości filamentów TPU. Twardsze odmiany pracują dobrze przy dolnej granicy, natomiast miększe TPU wymagają ustawień bliżej 235-240°C dla zwiększenia płynności. Temperatura stołu zazwyczaj wynosi 30-50°C, chociaż przy dużych modelach lub twardszych TPU można podnieść ją do 60°C dla lepszej przyczepności[122][141].

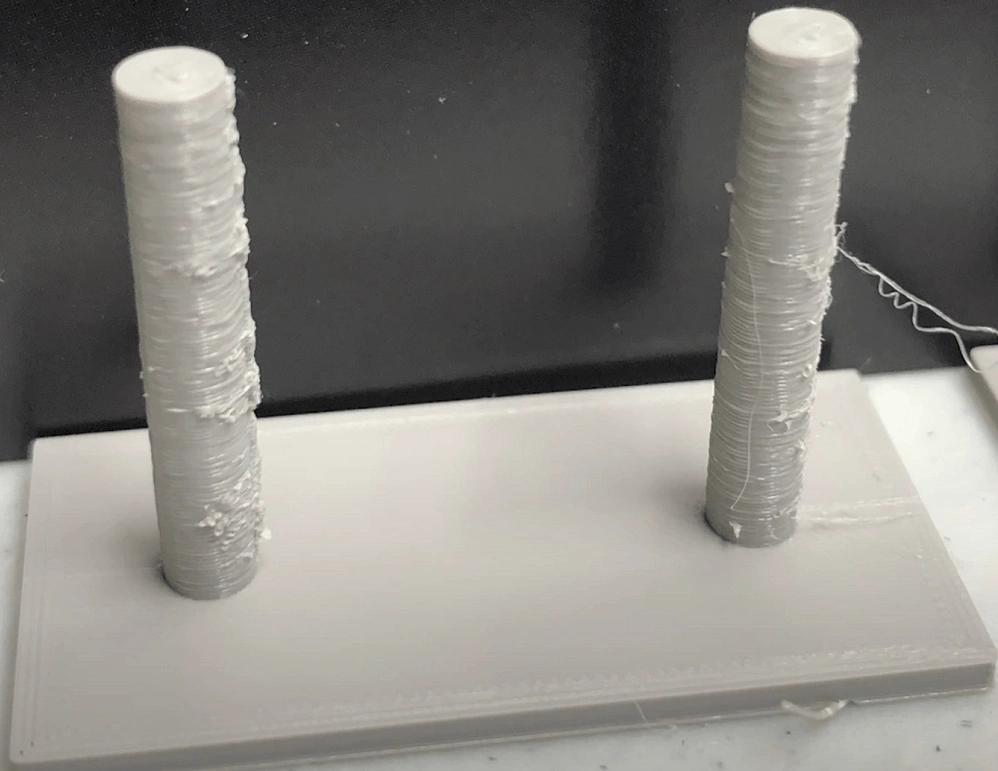

Retrakcja i zapobieganie zatorom
Retrakcja w druku z TPU wymaga ostrożności. Systemy direct drive potrzebują zaledwie 0,5-2 mm cofnięcia, podczas gdy Bowden wymaga 4-8 mm. Zbyt agresywna retrakcja powoduje zwijanie się filamentu wokół koła zębatego ekstrudera, co prowadzi do poważnych zatorów. W praktyce minimalna retrakcja lub jej całkowite wyłączenie daje lepsze rezultaty niż standardowe wartości stosowane dla PLA.
Direct drive vs Bowden – wybór ekstrudera
Direct drive niezawodnie drukuje TPU do twardości 85A Shore i wymaga o 75% mniejszej retrakcji niż Bowden. Krótka droga filamentu eliminuje miejsce na ugięcie materiału, zapewniając stabilne wytłaczanie nawet miękkich odmian TPU.
Zastosowania TPU w różnych branżach
Przemysł motoryzacyjny – uszczelki i komponenty amortyzujące

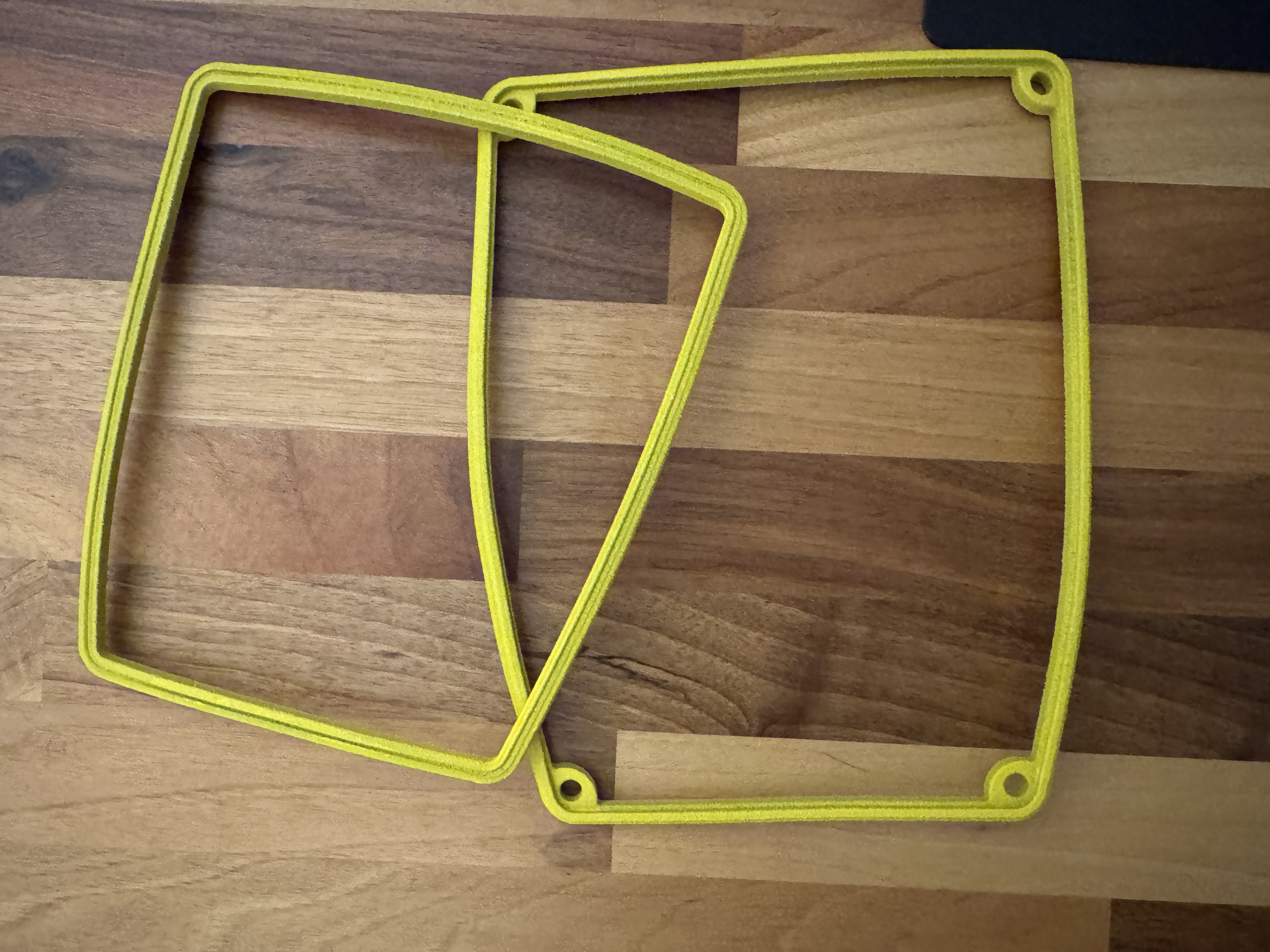

Branża motoryzacyjna wykorzystuje druk 3D z TPU do produkcji uszczelek, O-ringów dla przedziałów silnika odpornych na ciepło i olej. Komponenty amortyzujące wstrząsy, takie jak podkładki zderzakowe, redukują hałas i wibracje. TPU odgrywa kluczową rolę w hybrydowych systemach zderzaków, gdzie jego odporność na zmęczenie ma fundamentalne znaczenie w zapobieganiu zderzeniom. Przewody i kable do elektroniki motoryzacyjnej wymagają elastyczności i właściwości retardujących płomień.
Medycyna – protezy, ortezy i wkładki ortopedyczne
W medycynie TPU znajduje zastosowanie w produkcji protez i ortez ze względu na hipoalergiczność oraz elastyczność. Technologia MJF pozwala wyprodukować około 60 par wkładek lub wiele wkładek ortopedycznych dla dorosłych w ciągu około 16 godzin bez nadzoru człowieka. Uszczelki TPU stosuje się w tłokach strzykawek, cewnikach i dużych uszczelkach infuzyjnych ze względu na wysoką czystość i doskonałą biokompatybilność.
Elektronika i akcesoria konsumenckie
W elektronice TPU służy do produkcji etui ochronnych smartfonów i tabletów odpornych na uderzenia i zarysowania. Klawisze i przyciski dla urządzeń oferują trwałość i dotykową informację zwrotną. Złącza kablowe i końcówki słuchawkowe charakteryzują się elastycznością i odpornością na pot.
Sport i wzornictwo przemysłowe
Materiały TPU typu Platilon® i Dureflex® wytrzymują wilgoć, ekspozycję na promieniowanie UV oraz wysokie i niskie temperatury w sprzęcie surfingowym, nartach i snowboardach. Materiał zapewnia wysoką wytrzymałość na rozciąganie, odporność na rozdarcia i szczelność powietrzną.
Wnioski
TPU niewątpliwie stanowi najbardziej wszechstronny materiał elastyczny w druku 3D, łącząc elastyczność gumy z wytrzymałością tworzywa. W tym artykule omówiliśmy kluczowe właściwości materiału, technologie MJF, SLS i FDM, a także praktyczne wyzwania związane z ekstrudowaniem. Zastosowania w motoryzacji, medycynie i elektronice pokazują ogromny potencjał TPU. Zachęcam do eksperymentowania z różnymi twardościami Shore'a i parametrami druku, aby w pełni wykorzystać możliwości tego innowacyjnego materiału.
Key Takeaways
TPU to termoplastyczny poliuretan łączący elastyczność gumy z wytrzymałością tworzywa, oferujący wydłużenie do 450% i twardość 65-85 Shore A. Oto najważniejsze informacje o druku 3D z TPU:
• Wybierz ekstruder direct drive – systemy Bowden sprawdzają się tylko z twardymi TPU powyżej 95A Shore, miększe odmiany wymagają bezpośredniego napędu
• Drukuj wolno i z minimalną retrakcją – optymalna prędkość to 15-30 mm/s, temperatura dyszy 210-240°C, retrakcja maksymalnie 0,5-2 mm
• Technologie MJF i SLS oferują wyższą precyzję – MJF zapewnia tolerancje ±0,30 mm, SLS umożliwia druk bez podpór przy 90% recyklingu proszku
• Szerokie zastosowania przemysłowe – od uszczelek motoryzacyjnych przez protezy medyczne po etui elektroniczne, TPU zastępuje tradycyjne materiały elastyczne
• Kluczowe właściwości materiału – wytrzymałość na rozciąganie 20-70 MPa, odporność na ścieranie przewyższająca gumę, stabilność w temperaturach -25 do 80°C
Sukces w druku z TPU wymaga cierpliwości i odpowiedniego sprzętu, ale nagradza wszechstronnością zastosowań niemożliwych do osiągnięcia z tradycyjnymi materiałami sztywnymi.
FAQs
Q1. Jakie są najważniejsze właściwości materiału TPU w druku 3D? TPU charakteryzuje się wyjątkową elastycznością z możliwością wydłużenia do 450%, wysoką odpornością na ścieranie przewyższającą gumę, wytrzymałością na rozciąganie 20-70 MPa oraz twardością w zakresie 65-85 Shore A. Materiał wykazuje również doskonałą odporność na oleje, chemikalia i niskie temperatury, zachowując stabilne właściwości w zakresie od -25 do 80°C.
Q2. Jakie parametry druku należy ustawić dla filamentu TPU? Optymalne parametry druku z TPU to temperatura dyszy w zakresie 210-240°C, temperatura stołu 40-60°C oraz niska prędkość druku 15-30 mm/s. Kluczowe jest również ustawienie minimalnej retrakcji (0,5-2 mm dla direct drive) i użycie ekstrudera z bezpośrednim napędem, szczególnie dla miękkich odmian poniżej 95A Shore.
Q3. W jakich branżach znajduje zastosowanie TPU? TPU jest szeroko wykorzystywany w przemyśle motoryzacyjnym do produkcji uszczelek i komponentów amortyzujących, w medycynie do protez i ortez, w elektronice do etui ochronnych i akcesoriów, oraz w sporcie do sprzętu surfingowego i narciarskiego. Materiał sprawdza się wszędzie tam, gdzie wymagana jest elastyczność połączona z wytrzymałością.
Q4. Dlaczego drukowanie TPU w systemach Bowden jest problematyczne? Systemy Bowden mają trudności z TPU, ponieważ miękki filament kompresuje się i zgina w długiej rurce PTFE prowadzącej do hotendu, co powoduje zatory. Takie systemy radzą sobie jedynie z twardymi wariantami TPU powyżej 95A Shore, podczas gdy miększe odmiany wymagają ekstrudera z napędem bezpośrednim.
Q5. Jakie technologie druku 3D są najlepsze dla TPU? Dla TPU dostępne są trzy główne technologie: FDM (najpopularniejsza, wymaga wolnego druku i direct drive), MJF (oferuje wysoką precyzję z tolerancjami ±0,30 mm i 100% recykling proszku) oraz SLS (umożliwia druk złożonych geometrii bez podpór przy 90% recyklingu materiału). Wybór zależy od wymagań dotyczących precyzji, złożoności geometrii i skali produkcji.
