Skanowanie 3D i Inżynieria Odwrotna: Na Czym Polega i Zastosowania
Inżynieria odwrotna istnieje od zarania dziejów, towarzysząc ludzkości w tworzeniu pierwszych kół, powozów czy elementów architektonicznych . Jednak dopiero dzięki nowoczesnym technologiom skanowania 3D ta dziedzina zyskała nowy wymiar. W naszym artykule przyjrzymy się, jak te dwie technologie współpracują ze sobą, tworząc potężne narzędzie rozwoju.
Czym właściwie jest inżynieria odwrotna? Przede wszystkim to proces odtwarzania danego elementu lub całego produktu w przypadku braku modelu 3D CAD lub dokumentacji technicznej . Skanery 3D mają tutaj niebagatelny wpływ, znajdując zastosowanie w budownictwie, medycynie, ochronie dzieł sztuki, edukacji oraz branży VR . Dzisiejsze zaawansowane urządzenia, takie jak ręczne skanery wykorzystujące technologię światła strukturalnego, pozwalają na niezwykle precyzyjne pomiary z dokładnością do 0,05 mm . Co więcej, jeden pomiar umożliwia zebranie ponad 1,2 miliona punktów pomiarowych , co przekłada się na wiernie odtworzone modele cyfrowe.
W kolejnych częściach artykułu omówimy szczegółowo, na czym polega proces inżynierii odwrotnej z wykorzystaniem skanerów 3D, gdzie znajduje zastosowanie w praktyce oraz jakie korzyści przynosi firmom i instytucjom różnych branż.
Czym jest inżynieria odwrotna i jak działa skanowanie 3D

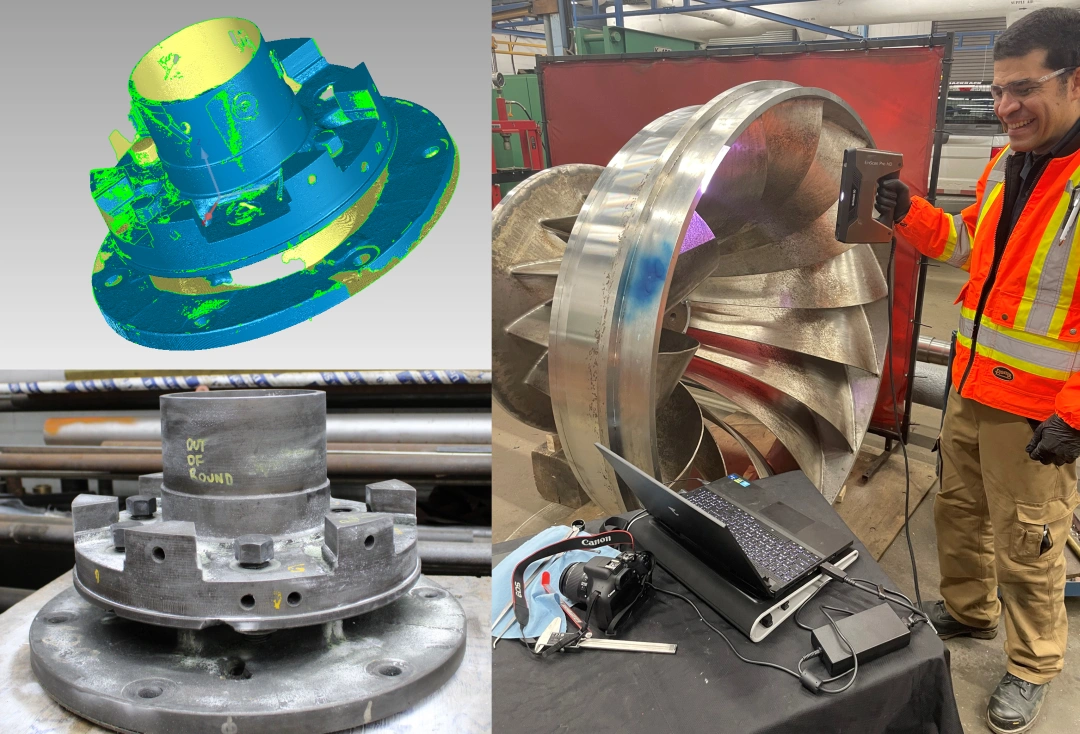

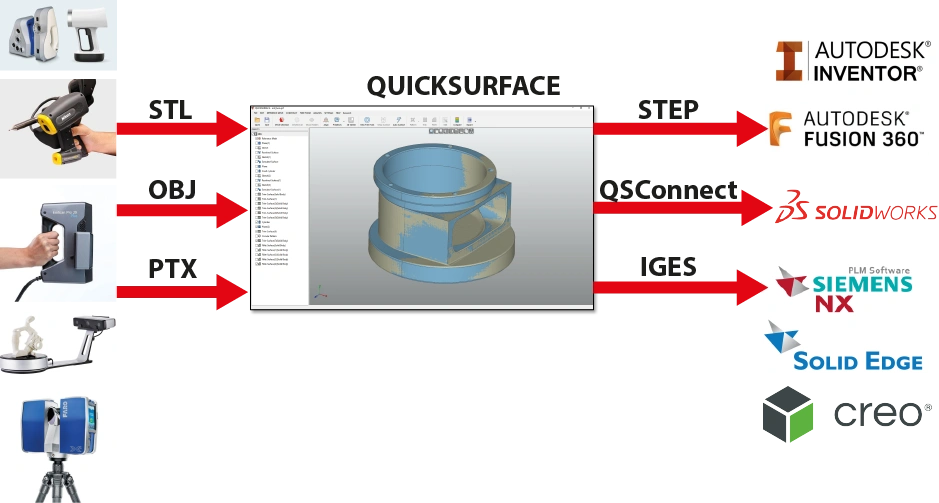

Image Source: quicksurface
Proces dekonstrukcji istniejących produktów w celu zrozumienia ich projektu, budowy i funkcjonalności to podstawa współczesnego projektowania. Przyjrzyjmy się bliżej, jak działa ten fascynujący proces oraz technologie, które go wspierają.
Definicja inżynierii odwrotnej i skanowania 3D
Inżynieria odwrotna to proces analizy produktu, urządzenia lub systemu w celu zrozumienia jego projektu, budowy lub funkcjonalności [1]. Polega na rozmontowaniu istniejącego systemu, zbadaniu jego komponentów oraz utworzeniu jego szczegółowej reprezentacji lub modelu cyfrowego. Podstawowym celem jest wydobycie przydatnych informacji o zasadach działania lub konstrukcji bez dostępu do oryginalnej dokumentacji projektowej lub specyfikacji [1].
W praktyce, inżynieria odwrotna umożliwia nam:
dekonstrukcję gotowych produktów
zrozumienie ich projektu i funkcjonalności
odtwarzanie lub ulepszanie istniejących obiektów
Skanowanie 3D natomiast to proces, w którym za pomocą wiązki światła strukturalnego lub lasera przechwytywana jest geometria wybranego obiektu, a następnie odtwarzana cyfrowo w specjalnym programie komputerowym [2]. Dzięki temu uzyskujemy cyfrowy model 3D, który można wykorzystać do dalszych modyfikacji, prototypowania czy produkcji. Proces ten przekształca obiekt fizyczny w model cyfrowy, przede wszystkim w postaci chmury punktów lub siatki trójkątów.
Skanowanie 3D jest często pierwszym etapem inżynierii odwrotnej - pozwala na uzyskanie cyfrowej reprezentacji obiektu, który następnie można analizować, modyfikować i odtwarzać.
Różnice między inżynierią odwrotną a inżynierią wsteczną
W polskiej terminologii pojęcia "inżynieria odwrotna" i "inżynieria wsteczna" są często używane zamiennie jako tłumaczenie angielskiego terminu "reverse engineering". Jednak warto zaznaczyć, że w niektórych kontekstach mogą występować subtelne różnice.
Inżynieria wsteczna (ang. reverse engineering) to termin, który pierwotnie odnosił się do procesu badania produktu w celu ustalenia, jak on dokładnie działa, a także w jaki sposób i jakim kosztem został wykonany. Zazwyczaj prowadzona jest w celu zdobycia informacji niezbędnych do skonstruowania odpowiednika.
Inżynieria odwrotna natomiast, choć często traktowana jako synonim, w niektórych kontekstach może być rozumiana szerzej - jako metodologia analizy istniejących obiektów w celu ich zrozumienia, ulepszenia lub adaptacji do nowych zastosowań. Obejmuje nie tylko odtwarzanie, ale również innowacyjne przekształcanie i dostosowywanie.
W praktyce przemysłowej i inżynieryjnej oba terminy odnoszą się do tego samego procesu i są używane wymiennie.
Jakie technologie wspierają ten proces
Proces inżynierii odwrotnej wspierany jest przez różnorodne technologie, jednak najbardziej fundamentalną rolę odgrywa skanowanie 3D. Współczesne technologie skanowania 3D można podzielić na kilka głównych kategorii:
Skanery wykorzystujące światło strukturalne - emitują wzór świetlny (najczęściej siatkę linii) na obiekt, a kamery rejestrują jego zniekształcenia, co pozwala na odtworzenie geometrii [2]. Metoda ta cechuje się szybkim procesem skanowania i możliwością skanowania ludzi, jednak ma niższą precyzję niż skanery laserowe [2].
Skanery laserowe - wykorzystują czerwoną lub niebieską wiązkę lasera, która odczytuje załamanie promieni i ich odległość od obiektu [2]. Oferują wysoką precyzję i możliwość skanowania dużych obiektów. Wśród nich wyróżniamy:
Skanery triangulacyjne
Skanery czasu przelotu (Time-of-Flight)
Skanery fazowe
Fotogrametria - technika wykorzystująca serię zdjęć wykonanych pod różnymi kątami do stworzenia modelu 3D [4]. Jest stosunkowo przystępna kosztowo dla amatorów, ale wymaga wykonania dużej liczby zdjęć dla uzyskania wysokiej jakości modelu [4].
Skanery kontaktowe - wykorzystują fizyczny kontakt z obiektem poprzez głowice pomiarowe, ramiona pomiarowe czy współrzędnościowe maszyny pomiarowe. Metoda ta jest bardziej czasochłonna i może potencjalnie uszkodzić delikatne obiekty.
Nowoczesne procesy inżynierii odwrotnej często wykorzystują kombinację tych technologii, zależnie od konkretnego zastosowania, wymaganej dokładności i specyfiki badanego obiektu. Po uzyskaniu modelu 3D, specjalistyczne oprogramowanie CAD umożliwia przekształcenie chmury punktów lub siatki trójkątów w pełnowartościowy model parametryczny, który może być dalej modyfikowany lub wykorzystany do produkcji.
Gdzie stosuje się inżynierię odwrotną w praktyce
Inżynieria odwrotna znalazła zastosowanie w wielu branżach dzięki swojej wszechstronności i możliwościom, jakie oferuje w zakresie odtwarzania, modyfikacji i analizy istniejących obiektów. Przyjrzyjmy się najważniejszym obszarom, gdzie ta technologia przynosi wymierne korzyści.
Przemysł lotniczy i motoryzacyjny
W przemyśle lotniczym inżynieria odwrotna umożliwia odtwarzanie elementów pozbawionych kompletnej dokumentacji technicznej [4]. Proces ten był wykorzystany między innymi przez Instytut Lotnictwa Sieć Badawcza Łukasiewicz do skanowania 3D przestrzeni paliwowej samolotu AN-2 [4]. Mimo ograniczonej przestrzeni do skanowania, odpowiednio dobrana technologia pozwoliła na precyzyjne odwzorowanie instalacji znajdującej się pod kabiną pilotów, a następnie zaprojektowanie poszczególnych elementów jako bryły CAD [4].
W świecie motoryzacji skanowanie 3D wykorzystuje się do szeregu zadań. Przede wszystkim do tworzenia nowych pakietów wizualizacyjnych samochodów, skanowania dachów pojazdów dostawczych pod kątem przeróbek na kampery oraz projektowania dedykowanych zabudów, takich jak karetki [4]. Technologia ta przyczynia się również do stałego rozwoju produktów poprzez analizę konkurencyjnych rozwiązań [5], co pozwala firmom uzyskać przewagę rynkową i obniżyć koszty produkcji.
Ochrona dziedzictwa kulturowego
Ochrona dziedzictwa kulturowego to obszar, gdzie inżynieria odwrotna odgrywa coraz istotniejszą rolę. Narodowy Instytut Dziedzictwa realizuje projekt "Digitalizacja i udostępnianie cyfrowych dóbr kultury – zabytków, grobów i cmentarzy wojennych", w ramach którego zeskanowano już ponad 700 000 dokumentów [3]. Dzięki zastosowaniu skanerów 3D możliwe jest trójwymiarowe odwzorowanie obiektów zabytkowych, co znacząco wspiera ich dokumentację i ochronę.
Technologia ta znajduje szerokie zastosowanie w archeologii, umożliwiając precyzyjne odwzorowanie stanowisk archeologicznych i dokumentowanie znalezisk w ich naturalnym stanie [6]. Jest to szczególnie istotne w przypadku delikatnych i kruchych materiałów, które mogą ulec uszkodzeniu podczas klasycznego procesu konserwacji [6]. Ponadto skanowanie 3D okazuje się niezastąpione w procesie rekonstrukcji zniszczonych zabytków oraz w tworzeniu wiernych kopii, które mogą zastąpić oryginały w muzeach [6].
Sektor medyczny i protetyka
W medycynie inżynieria odwrotna znalazła szczególnie cenne zastosowanie. Przede wszystkim wykorzystuje się ją do:
wytwarzania spersonalizowanych implantów dopasowanych do indywidualnej anatomii pacjenta [2]
dostosowywania wyrobów protetycznych [2]
udoskonalania technik chirurgicznych i metodologii szkoleniowych [2]
opracowywania leków poprzez analizę struktur molekularnych [2]
Ta technologia była stosowana w medycynie najdłużej ze wszystkich branż [3]. Personalizowane podejście do projektowania implantów i protez znacząco poprawia komfort pacjentów, funkcjonalność wyrobów oraz ich trwałość, co przekłada się na lepsze wyniki leczenia [2].
Branża elektroniczna i mechaniczna
W branży elektronicznej skanowanie 3D służy między innymi do kontroli jakości prototypów oraz tworzenia modeli 3D na potrzeby projektowania obudów. Technologia ta umożliwia skanowanie płytek drukowanych PCB, co wspiera proces inżynierii odwrotnej elektroniki.
W przypadku mechaniki, inżynieria odwrotna jest nieoceniona, gdy potrzebujemy odtworzyć elementy, do których nie posiadamy dokumentacji technicznej lub które nie są już dostępne na rynku. Dzięki skanowaniu 3D i odpowiedniemu oprogramowaniu CAD, możliwe jest wznowienie produkcji części lub wprowadzenie modyfikacji w istniejących obiektach.
Dodatkowo, inżynieria odwrotna wspiera kontrolę narzędzi w przemyśle produkcyjnym [7]. W branży obróbki metali czy produkcji tworzyw sztucznych, skanery 3D znajdują zastosowanie zarówno w działach kontroli jakości, jak i przy szybkim prototypowaniu, znacząco usprawniając codzienną pracę specjalistów.
Jakie są korzyści z wykorzystania skanowania 3D w inżynierii odwrotnej

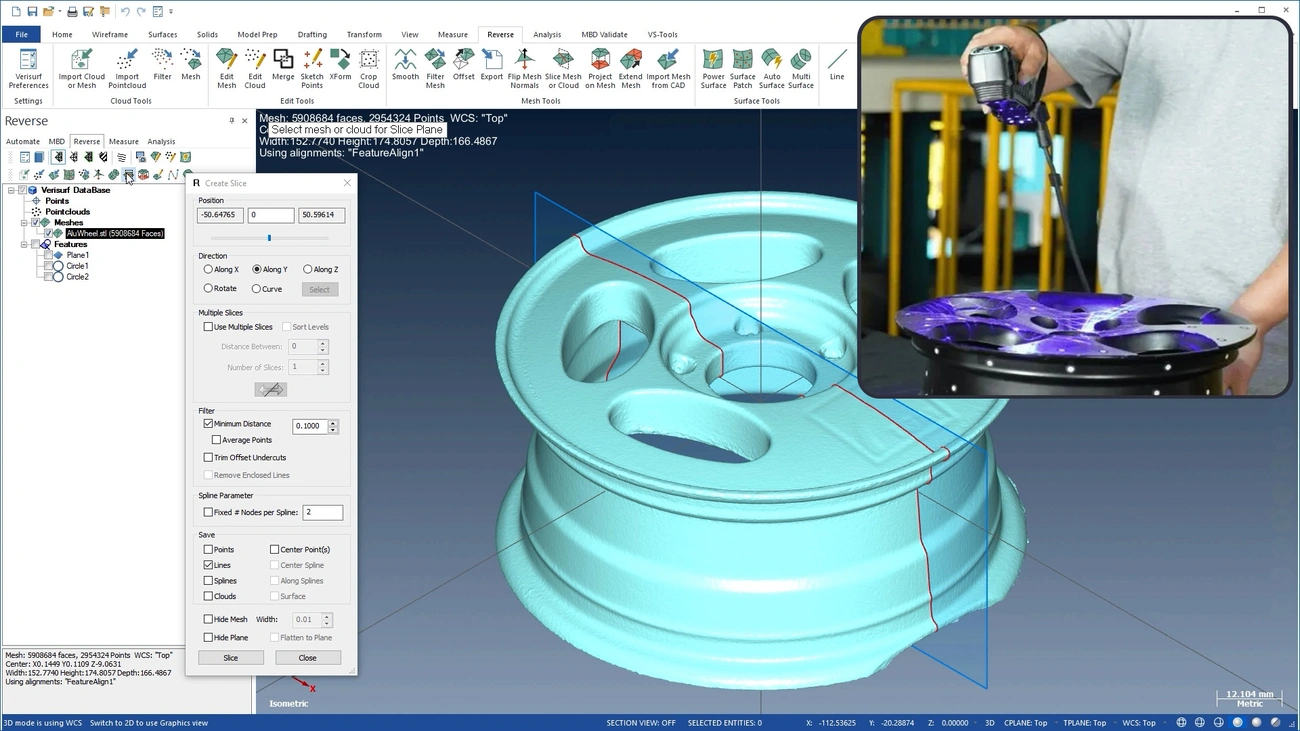

Image Source: hysovent
Wykorzystanie skanowania 3D w procesach inżynierii odwrotnej przynosi szereg wymiernych korzyści dla firm i instytucji. Technologia ta nie tylko usprawnia istniejące procesy, ale również otwiera zupełnie nowe możliwości w różnych dziedzinach przemysłu.
Szybsze prototypowanie i naprawy
Skanowanie 3D znacząco przyspiesza proces tworzenia prototypów. Technologia ta eliminuje ryzyko błędów ludzkich i automatycznie generuje dokładne modele cyfrowe. Dzięki połączeniu skanowania 3D z drukiem 3D, firmy mogą szybko tworzyć modele testowe, sprawdzać dopasowanie poszczególnych elementów przed rozpoczęciem seryjnej produkcji oraz analizować ergonomię i funkcjonalność nowych projektów.
W rezultacie możliwe jest znaczne skrócenie czasu potrzebnego na wprowadzenie nowych produktów na rynek, co stanowi istotną przewagę konkurencyjną. Szybkie prototypowanie z wykorzystaniem druku 3D pozwala również na tanią produkcję jednostkową, podczas gdy tradycyjne metody obróbki są znacznie droższe przy wytwarzaniu pojedynczych sztuk.
Odtwarzanie dokumentacji technicznej
Jedną z najważniejszych zalet inżynierii odwrotnej jest możliwość odtworzenia dokumentacji technicznej. Jest to szczególnie istotne w przypadku części zamiennych do maszyn i urządzeń, które nie posiadają dokumentacji, modyfikacji istniejących konstrukcji czy reprodukcji uszkodzonych elementów.
W przemyśle motoryzacyjnym inżynieria odwrotna wykorzystywana jest do odtwarzania części zamiennych dla starszych modeli pojazdów, gdy dokumentacja techniczna nie jest już dostępna. Podobnie w przemyśle ciężkim, duże i złożone maszyny często wymagają części zamiennych, których produkcja może być trudna bez szczegółowej dokumentacji.
Zwiększenie kompatybilności i modernizacja systemów
Inżynieria odwrotna pozwala na optymalizację złożeń i ulepszanie produktów o nowe funkcje [8]. Modele CAD uzyskane przy użyciu tej metody ułatwiają zapewnienie interoperacyjności między różnymi systemami CAD lub wersjami oprogramowania [9].
Ponadto umożliwia ona personalizację lub dostosowanie istniejących projektów do określonych wymagań [9]. W wyniku wdrożenia zmodernizowanych elementów osiągalne jest zwiększenie wydajności maszyn, podniesienie elastyczności produkcyjnej, uodpornienie elementów konstrukcji na usterki oraz poprawa jakości finalnego produktu [1].
Analiza konkurencyjnych produktów
Usługa skanowania 3D umożliwia dogłębną analizę produktów konkurencyjnych [10]. Porównując szczegóły geometryczne, można zidentyfikować mocne strony własnych produktów i obszary wymagające udoskonalenia [10].
Inżynieria odwrotna może przyspieszyć innowacje produktowe, gdyż zespoły inżynierów mogą badać projekty istniejących produktów i szukać sposobów na zwiększenie ich wydajności, uaktualnienie funkcji lub obniżenie kosztów produkcji [8]. Skanowanie 3D produktów konkurencji pozwala zgłębić ich konstrukcję i funkcjonalność bez naruszania praw autorskich czy patentowych [11].
Zastosowanie inżynierii odwrotnej umożliwia również modyfikację wybranych parametrów produktów, ich optymalizację oraz wzbogacenie o dodatkowe funkcje [10]. Dzięki temu firmy mogą szybko reagować na zmieniające się trendy i potrzeby rynku w zakresie wydajności, jakości oraz innowacyjności [1].
Czy inżynieria odwrotna jest legalna?
Image Source: TT Consultants
Legalność inżynierii odwrotnej budzi wiele pytań prawnych i etycznych, zwłaszcza w kontekście ochrony własności intelektualnej. Przeanalizujmy, jak przepisy regulują tę kwestię w różnych kontekstach.
Ramy prawne w Unii Europejskiej
W krajach Unii Europejskiej inżynieria odwrotna jest co do zasady dozwolona, ponieważ umożliwia tworzenie programów o zbliżonej funkcjonalności, a sama funkcjonalność nie jest objęta ochroną praw autorskich [11]. Kluczowym aktem prawnym jest dyrektywa Parlamentu Europejskiego i Rady 2009/24/WE z 23 kwietnia 2009 r. dotycząca ochrony prawnej programów komputerowych [6]. Trybunał Sprawiedliwości Unii Europejskiej w wyroku z 2012 roku potwierdził, że osoba posiadająca licencję na program komputerowy może obserwować, badać lub testować jego funkcjonowanie w celu ustalenia koncepcji i zasad, na których się opiera [4].
Zgoda właściciela a dozwolony użytek
Polski porządek prawny, zgodnie z dyrektywą unijną, pozwala na dekompilację programu komputerowego bez zgody właściciela, jeśli jest to niezbędne do osiągnięcia współdziałania z innymi programami [12]. Jednakże może tego dokonywać wyłącznie osoba mająca prawo do korzystania z egzemplarza programu [4]. Co istotne, praktyczna analiza funkcjonowania programu (obserwacja, badanie, testowanie) nie wymaga odrębnej zgody wytwórcy [4].
Ograniczenia wynikające z licencji i prawa autorskiego
Choć licencje użytkowania mogą zawierać klauzule ograniczające inżynierię odwrotną, nie mają one prawa całkowicie jej zakazać [11]. Zgodnie z Dyrektywą 2016/943 i orzecznictwem unijnym, takie ograniczenia mogą być skuteczne tylko jeśli zostały wyraźnie sformułowane i zaakceptowane przez użytkownika [13]. Ponadto dekompilacja nie może naruszać praw wyłącznych podmiotu prawa autorskiego [4].
Przykłady legalnych i nielegalnych zastosowań
Legalne zastosowania obejmują zakup urządzenia w sklepie i analiza jego komponentów w celach badawczych [13]. Natomiast nielegalne to przypadki, gdy:
produkt został pozyskany w sposób nielegalny lub wbrew warunkom umowy
reverse engineering jest wyraźnie zakazany w umowie licencyjnej
analizowane informacje wymagają obejścia zabezpieczeń [13]
Cracking, czyli usuwanie zabezpieczeń programowych, jest zazwyczaj uznawany za działanie sprzeczne z prawem własności intelektualnej [11].
Wnioski
Podsumowując, inżynieria odwrotna wspierana technologią skanowania 3D stanowi potężne narzędzie w rękach współczesnych specjalistów. Niewątpliwie obserwujemy znaczącą ewolucję tej dziedziny, która z podstawowych metod analizy konstrukcji przekształciła się w zaawansowany proces cyfrowy. Przede wszystkim warto zauważyć, że technologia ta zrewolucjonizowała podejście do projektowania, analizy i odtwarzania obiektów w niemal każdej gałęzi przemysłu.
Dzięki różnorodnym metodom skanowania 3D, takim jak światło strukturalne, skanery laserowe czy fotogrametria, firmy zyskują możliwość precyzyjnego odwzorowania fizycznych obiektów w świecie cyfrowym. Następnie te modele cyfrowe stają się podstawą do dalszych prac projektowych, modyfikacji czy produkcji.
Zastosowania tej technologii są zaiste imponujące. Z jednej strony, przemysł lotniczy i motoryzacyjny wykorzystuje ją do odtwarzania części bez dokumentacji, z drugiej zaś - sektor ochrony dziedzictwa kulturowego dokumentuje i zachowuje cenne zabytki dla przyszłych pokoleń. Podobnie branża medyczna tworzy spersonalizowane implanty, a sektor elektroniczny i mechaniczny korzysta z tej technologii przy kontroli jakości i prototypowaniu.
Korzyści płynące z zastosowania inżynierii odwrotnej są wielorakie. Przede wszystkim znacząco przyspiesza ona procesy projektowe i produkcyjne. Umożliwia także odtwarzanie dokumentacji technicznej utraconych lub niedostępnych komponentów. Dodatkowo zwiększa kompatybilność między różnymi systemami oraz wspomaga analizę konkurencyjnych produktów.
Kwestie prawne związane z inżynierią odwrotną pozostają złożone, chociaż ogólnie w Unii Europejskiej proces ten jest dozwolony w określonych ramach.
Patrząc w przyszłość, technologie skanowania 3D i inżynierii odwrotnej będą nadal ewoluować, oferując coraz dokładniejsze modele i szybsze procesy. Bez wątpienia staną się one jeszcze bardziej istotnym elementem strategii rozwojowych firm z różnych sektorów gospodarki. Ostatecznie to właśnie połączenie tradycyjnej inżynierii z nowoczesnymi narzędziami cyfrowymi tworzy przestrzeń dla innowacji i postępu technicznego w XXI wieku.
Key Takeaways
Inżynieria odwrotna wspierana skanowaniem 3D to potężne narzędzie, które rewolucjonizuje sposób analizy, projektowania i odtwarzania obiektów w różnych branżach przemysłowych.
• Skanowanie 3D umożliwia precyzyjne odwzorowanie obiektów z dokładnością do 0,05 mm, zbierając ponad 1,2 miliona punktów pomiarowych w jednym pomiarze
• Technologia znajduje zastosowanie w przemyśle lotniczym, motoryzacyjnym, ochronie dziedzictwa kulturowego, medycynie i elektronice
• Znacząco przyspiesza prototypowanie, umożliwia odtwarzanie dokumentacji technicznej i wspiera analizę konkurencyjnych produktów
• W UE inżynieria odwrotna jest legalna w określonych ramach, szczególnie dla celów badawczych i zapewnienia interoperacyjności
Połączenie tradycyjnej inżynierii z nowoczesnymi narzędziami cyfrowymi tworzy nowe możliwości innowacji i rozwoju technicznego, jednocześnie wymagając świadomego podejścia do kwestii prawnych i etycznych.
FAQs
Q1. Czym jest inżynieria odwrotna i jakie są jej główne zastosowania? Inżynieria odwrotna to proces analizy istniejącego produktu w celu zrozumienia jego budowy i działania. Znajduje zastosowanie w wielu branżach, m.in. w przemyśle lotniczym i motoryzacyjnym do odtwarzania części bez dokumentacji, w ochronie dziedzictwa kulturowego do dokumentowania zabytków, w medycynie do tworzenia spersonalizowanych implantów oraz w elektronice i mechanice do kontroli jakości i prototypowania.
Q2. Jakie są główne rodzaje technologii skanowania 3D? Główne rodzaje technologii skanowania 3D to skanery wykorzystujące światło strukturalne, skanery laserowe (w tym triangulacyjne, czasu przelotu i fazowe), fotogrametria oraz skanery kontaktowe. Każda z tych technologii ma swoje zalety i jest stosowana w zależności od konkretnych potrzeb i specyfiki skanowanego obiektu.
Q3. Jakie korzyści przynosi wykorzystanie skanowania 3D w inżynierii odwrotnej? Skanowanie 3D w inżynierii odwrotnej przyspiesza proces prototypowania, umożliwia odtwarzanie dokumentacji technicznej utraconych lub niedostępnych komponentów, zwiększa kompatybilność między różnymi systemami oraz wspomaga analizę konkurencyjnych produktów. Pozwala to firmom na szybsze wprowadzanie innowacji i redukcję kosztów.
Q4. Czy inżynieria odwrotna jest legalna w Unii Europejskiej? W Unii Europejskiej inżynieria odwrotna jest generalnie dozwolona, szczególnie w celach badawczych i dla zapewnienia interoperacyjności między systemami. Jednakże istnieją pewne ograniczenia, zwłaszcza gdy chodzi o naruszenie praw autorskich lub obchodzenie zabezpieczeń. Ważne jest, aby działać w ramach obowiązującego prawa i respektować warunki licencji.
