Jak Projektować Obudowę Elektroniczną: Kompletny Przewodnik Krok po Kroku

Projektowanie obudów elektronicznych to krytyczny element tworzenia każdego urządzenia elektronicznego, który często decyduje o jego sukcesie lub porażce. Obudowa nie tylko chroni wrażliwe komponenty elektroniczne przed czynnikami środowiskowymi, uszkodzeniami fizycznymi i zakłóceniami elektromagnetycznymi, ale również wpływa na funkcjonalność całego systemu.

Podczas gdy odpowiednio zaprojektowana obudowa zapewnia ochronę przed wibracjami, kurzem i innymi zagrożeniami zewnętrznymi, niewłaściwe zarządzanie termiczne może prowadzić do awarii komponentów, obniżenia wydajności, a nawet zagrożeń pożarowych. Dlatego wybór odpowiednich materiałów do obudów elektronicznych ma kluczowe znaczenie – od aluminium, które jest lekkie i relatywnie tanie, po zaawansowane rozwiązania druku 3D, które umożliwiają tworzenie niestandardowych projektów dopasowanych do unikalnych potrzeb urządzenia.

W tym kompleksowym przewodniku pokażemy, jak zaprojektować obudowę elektroniczną krok po kroku, unikając najczęstszych błędów i wykorzystując nowoczesne technologie projektowe. Niezależnie od tego, czy jesteś profesjonalnym inżynierem, czy entuzjastą elektroniki, znajdziesz tutaj wszystko, czego potrzebujesz, aby stworzyć funkcjonalną, trwałą i estetyczną obudowę dla swoich projektów.

Dlaczego obudowa elektroniczna ma znaczenie

Obudowa elektroniczna to znacznie więcej niż tylko estetyczny dodatek do urządzenia. Jest ona fundamentalnym elementem wpływającym na trwałość, funkcjonalność i bezpieczeństwo sprzętu elektronicznego. W wielu zakładach przemysłowych urządzenia są narażone na ekstremalne warunki, co czyni odpowiednio zaprojektowaną obudowę kluczowym aspektem ich długoterminowego działania.

Ochrona przed środowiskiem i uszkodzeniami

Przede wszystkim, obudowy elektroniczne stanowią pierwszą linię obrony przed czynnikami zewnętrznymi. Chronią wrażliwe komponenty przed kurzem, wilgocią, temperaturą oraz innymi czynnikami, które mogłyby zakłócić ich działanie ^[1]. W środowisku przemysłowym, gdzie ryzyko uszkodzeń mechanicznych jest wysokie, obudowy zabezpieczają elektronikę przed przypadkowymi uderzeniami i wibracjami maszyn ^[1].

Odpowiednio dobrana obudowa zabezpiecza urządzenia również przed agresywnymi substancjami chemicznymi, które często występują w otoczeniu przemysłowym ^[1]. Ponadto zapewnia izolację elektryczną i chroni zarówno sprzęt, jak i pracowników przed niekontrolowanym dostępem do elementów pod napięciem ^[1].

W przypadku aplikacji wymagających szczególnej ochrony, jak na przykład sprzęt pracujący na zewnątrz, stosuje się obudowy o podwyższonym stopniu ochrony IP (IP65, IP66), które skutecznie blokują dostęp pyłu i wody ^[2].

Wpływ na wydajność i żywotność urządzenia

Dobrze zaprojektowana obudowa ma bezpośredni wpływ na wydajność i żywotność elektroniki. Właściwie dobrana konstrukcja zapewnia optymalną cyrkulację powietrza, co jest kluczowe dla utrzymania odpowiedniej temperatury pracy komponentów ^[3]. Przegrzewanie się elementów elektronicznych jest jednym z głównych powodów ich awarii, dlatego efektywne zarządzanie temperaturą poprzez przemyślaną konstrukcję obudowy znacząco wydłuża czas bezawaryjnej pracy urządzeń ^[4].

Obudowy z wytrzymałych materiałów, takich jak stal czy aluminium, lepiej chronią podzespoły przed uszkodzeniami mechanicznymi i drganiami, co w dłuższej perspektywie użytkowania przekłada się na stabilność systemu ^[3]. Warto zwrócić uwagę także na to, że odpowiednio dobrana obudowa elektroniczna pozwala zoptymalizować wykorzystanie przestrzeni, co jest szczególnie istotne w miejscach o ograniczonych gabarytach ^[1].

Z kolei przemyślany układ wewnętrzny obudowy umożliwia prawidłowe zarządzanie okablowaniem i łatwy dostęp do komponentów wymagających okresowej obsługi czy wymiany, co dodatkowo wpływa na funkcjonalność całego urządzenia ^[3].

Rola w estetyce i interakcji z użytkownikiem

Nowoczesne obudowy elektroniczne łączą w sobie funkcjonalność z atrakcyjnym wzornictwem. Każdy element, od kształtu po wykończenie, jest projektowany tak, aby spełniał wymagania estetyczne bez rezygnacji z praktycznych aspektów ^[1]. Obudowa stanowi także o wyglądzie urządzenia, będąc pierwszym elementem, z którym styka się użytkownik ^[5].

Estetyka obudowy ma ogromny wpływ na postrzeganie i odczucia użytkownika podczas korzystania z urządzenia ^[3]. W przypadku elektroniki konsumenckiej, profesjonalny wygląd produktu może decydować o jego sukcesie rynkowym. Dlatego też projektanci coraz częściej zwracają uwagę nie tylko na funkcjonalność, ale również na aspekty wizualne.

W zależności od zastosowania, obudowy mogą mieć różne kształty – od standardowych prostopadłościanów po bardziej złożone formy, jak obudowy pulpitowe, które ułatwiają interakcję użytkownika z urządzeniem ^[2]. W niektórych przypadkach stosuje się także specjalne rozwiązania, jak obudowy modułowe, które umożliwiają indywidualną rozbudowę i dostosowanie urządzenia do specyficznych potrzeb użytkownika ^[6].

Projektując obudowy elektroniczne należy więc rozważyć nie tylko aspekty techniczne, ale również ergonomię i interfejs użytkownika, które mają kluczowe znaczenie dla komfortu korzystania z urządzenia.

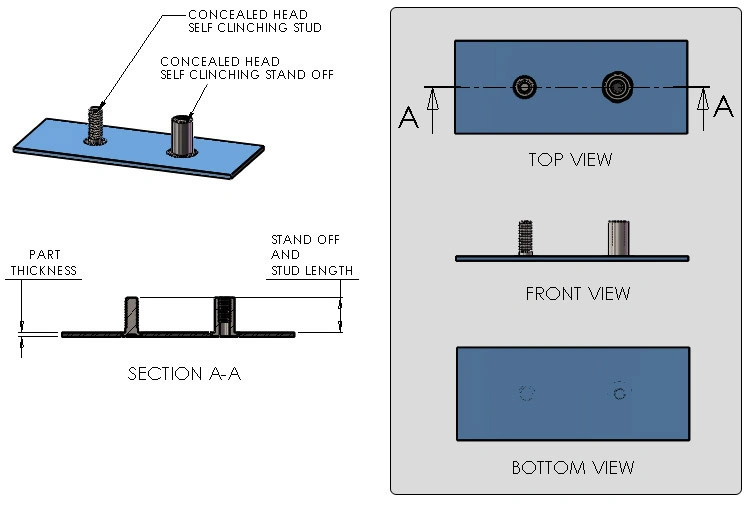

Jak zaprojektować obudowę: krok po kroku

_{Image Source:}_Protocase

Skuteczne projektowanie obudowy elektronicznej wymaga systematycznego podejścia i uwzględnienia szeregu czynników technicznych oraz estetycznych. Przejdźmy więc przez najważniejsze etapy tego procesu.

1. Zdefiniuj wymagania funkcjonalne

Pierwszym krokiem w projektowaniu obudowy jest dokładne określenie jej przeznaczenia i warunków pracy. Należy zastanowić się, do czego dokładnie będzie służyło urządzenie - czy będzie pełniło rolę serwera, platformy edukacyjnej, czy może sprzętu przemysłowego. Analiza potrzeb jest fundamentem całego procesu projektowego.

Kluczowe jest określenie środowiska, w jakim obudowa będzie funkcjonować. W przypadku aplikacji przemysłowych warto zwrócić uwagę na ochronę przed zapyleniem, wilgotnością czy agresywnymi substancjami chemicznymi. Obecnie nikogo nie dziwi już zastosowanie obudów o stopniu ochrony IP69K w trudnych warunkach przemysłowych.

Oprócz tego należy określić wymagania dotyczące zgodności z normami, takimi jak CE czy UL, które mogą narzucać dodatkowe ograniczenia projektowe.

2. Zmierz komponenty i zaplanuj układ

Drugim etapem jest precyzyjne zmierzenie wszystkich komponentów elektronicznych. Ten krok ma kluczowe znaczenie dla zapewnienia odpowiedniej przestrzeni na instalację, przepływ powietrza oraz przyszłą rozbudowę systemu.

Przy planowaniu rozmieszczenia podzespołów warto przestrzegać określonej kolejności:

Najpierw rozmieść złącza na krawędziach płytki drukowanej
Następnie zaplanuj położenie głównych układów funkcjonalnych, dążąc do zapewnienia możliwie najkrótszych ścieżek pomiędzy nimi
Potem umieść elementy pomocnicze, takie jak oscylatory czy kondensatory, w pobliżu głównych układów funkcjonalnych

Dobrą praktyką jest podział PCB na sekcje w zależności od funkcjonalności - na części analogowe, cyfrowe, wysokoprądowe czy zasilanie. Warto pamiętać o zachowaniu minimalnych odległości między komponentami - między elementami dyskretnymi powinno być co najmniej 0,254 mm, przy czym zalecane jest 0,762 mm.

3. Uwzględnij zarządzanie kablami i dostępność

Prawidłowe zarządzanie okablowaniem jest często pomijanym, lecz niezwykle istotnym aspektem projektowania obudów elektronicznych. Przewody powinny być prowadzone najkrótszą możliwą drogą do złączy, tak aby nie krzyżowały się i nie plątały.

W zależności od typu obudowy, kable mogą być prowadzone w różnych kierunkach. W przypadku obudów z technologią przyłączeniową od przodu, przewody są zazwyczaj kierowane w jedną stronę - z obudowy do kanału kablowego, co sprawia, że takie rozwiązania idealnie nadają się do montażu na zewnętrznej ścianie szafy sterowniczej.

Warto wykorzystać specjalne tunele kablowe, wypustki do prowadzenia przewodów lub gotowe systemy organizacji kabli. W niektórych przypadkach pomocne mogą być również opaski zaciskowe, rzepowe czy specjalne rękawy ochronne.

4. Zaprojektuj wentylację i chłodzenie

Odpowiednie chłodzenie jest kluczowe dla wydajności i żywotności komponentów elektronicznych. Podczas projektowania obudowy należy zaplanować otwory wentylacyjne, które zapewnią swobodny przepływ powietrza.

Istotne jest, aby nie umieszczać dużych elementów, takich jak złącza, na drodze przepływu powietrza chłodzącego układy high-speed. Zaleca się zachowanie co najmniej 5 cm przestrzeni nad urządzeniem dla właściwej cyrkulacji powietrza.

W zależności od specyfiki urządzenia można zastosować różne metody chłodzenia - od pasywnych radiatorów po aktywne systemy z wentylatorami. W przemysłowych zastosowaniach coraz częściej wykorzystuje się zaawansowane układy sprężarkowe oraz wymienniki ciepła oparte o wodę jako czynnik chłodzący.

5. Zadbaj o ergonomię i estetykę

Projektując obudowę, należy pamiętać, że oprócz funkcji technicznych pełni ona również rolę interfejsu z użytkownikiem. Ergonomia to takie projektowanie, które sprawia, że obsługa urządzenia jest jak najmniej uciążliwa.

Każdy manipulator powinien znajdować się w logicznym dla niego miejscu. Przykładowo, wyłącznik sieciowy urządzenia, które jest często włączane i wyłączane, nie powinien być umieszczony z tyłu obudowy. Elementy kontrolne powinny być rozmieszczone zgodnie z zasadą intuicyjnej obsługi - od lewej do prawej, zaczynając od elementów podstawowych (jak włącznik) po bardziej zaawansowane (jak regulacja parametrów).

Jednocześnie nie należy zapominać o aspektach estetycznych. Nowoczesne obudowy elektroniczne coraz częściej łączą funkcjonalność z atrakcyjnym wzornictwem, co ma istotne znaczenie zarówno w elektronice konsumenckiej, jak i przemysłowej.

Materiały do obudów elektronicznych: co wybrać?

Wybór odpowiedniego materiału do wykonania obudowy elektronicznej stanowi kluczowy element całego procesu projektowego. Właściwości fizyczne i chemiczne zastosowanych tworzyw bezpośrednio wpływają na trwałość, funkcjonalność oraz bezpieczeństwo finalnego produktu. Przyjrzyjmy się najważniejszym materiałom stosowanym w różnych typach obudów.

PLA, ABS, PETG – do druku 3D

Technologia druku 3D zrewolucjonizowała sposób tworzenia prototypów i krótkich serii produkcyjnych obudów. PLA (polilaktyd) to biodegradowalny materiał, który charakteryzuje się łatwością druku i dobrą estetyką wykończenia. Jest jednak mniej odporny na wysokie temperatury.

Z kolei ABS (akrylonitryl-butadien-styren) oferuje większą wytrzymałość mechaniczną i termiczną, co czyni go doskonałym wyborem do prototypowania funkcjonalnych obudów. Mimo to wymaga wyższych temperatur druku i może się kurczyć podczas chłodzenia.

PETG łączy zalety obu powyższych materiałów - jest wytrzymały jak ABS, a jednocześnie łatwy w druku jak PLA. Dodatkowo, w nowoczesnym druku 3D coraz częściej wykorzystuje się bioplastiki oraz materiały pochodzące z recyklingu, które zmniejszają negatywny wpływ na środowisko.

Aluminium, stal – do obudów przemysłowych

W zastosowaniach przemysłowych najpopularniejsze są obudowy metalowe. Aluminium jest lekkim i wytrzymałym metalem, dostępnym jako blacha, materiał wytłaczany i odlewany ciśnieniowo. Zapewnia doskonałą odporność mechaniczną i dobrze odprowadza ciepło. Ponadto charakteryzuje się wysoką odpornością na korozję, co pozwala na zastosowanie na zewnątrz.

Stal jest cięższa od aluminium, ale zapewnia jeszcze większą wytrzymałość. Stal nierdzewna zawiera chrom, co nadaje jej właściwości antykorozyjne. Jest odporna na rdzę i nie wymaga wykończenia. Wykazuje doskonałą odporność na kwasy, zasady i rozpuszczalniki, dzięki czemu idealnie sprawdza się w środowiskach higienicznych, takich jak zastosowania medyczne czy spożywcze.

Tworzywa sztuczne – ABS, poliwęglan, nylon

ABS to niedrogie tworzywo termoplastyczne, które jest łatwe w obróbce. Zapewnia dobrą odporność mechaniczną i termiczną, co czyni go preferowanym tworzywem do zastosowań wewnętrznych. Dostępny jest również ABS trudnopalny (FRABS), który zapewnia wysoki poziom trudnopalności (UL 94V-0).

Poliwęglan (PC) zapewnia doskonałą odporność mechaniczną, szeroki zakres temperatur pracy i odporność na UV. Jest naturalnie przezroczysty, co pozwala na jego zastosowanie w wyświetlaczach LED czy osłonach sygnalizatorów. Ponadto tworzywo to jest odporne na odbarwienia przy ekspozycji na słońce.

Poliamidy (PA6, PA6.6) są odporne na ścieranie i wysokie temperatury, często wzmacniane włóknem szklanym. Stosowane są w gniazdach przemysłowych, konektorach i obudowach mechanicznych komponentów.

Wodoszczelna obudowa – materiały odporne na warunki

Dla aplikacji wymagających ochrony przed wodą kluczowe znaczenie ma klasyfikacja IP. Wyższe cyfry w oznaczeniu IP (np. IPX8, IPX9) wskazują na lepszą wodoodporność. Obudowy wodoszczelne najczęściej wykonuje się z poliwęglanu stabilizowanego UV lub ABS z dodatkami zwiększającymi odporność na warunki atmosferyczne.

Istotne jest również, aby materiał spełniał wymagania UL94 dotyczące palności. Najbardziej rygorystyczny poziom V-0 oznacza, że materiał samoczynnie wygasza płomień w ciągu kilku sekund, co jest kluczowe dla bezpieczeństwa urządzeń elektronicznych pracujących w trudnych warunkach.

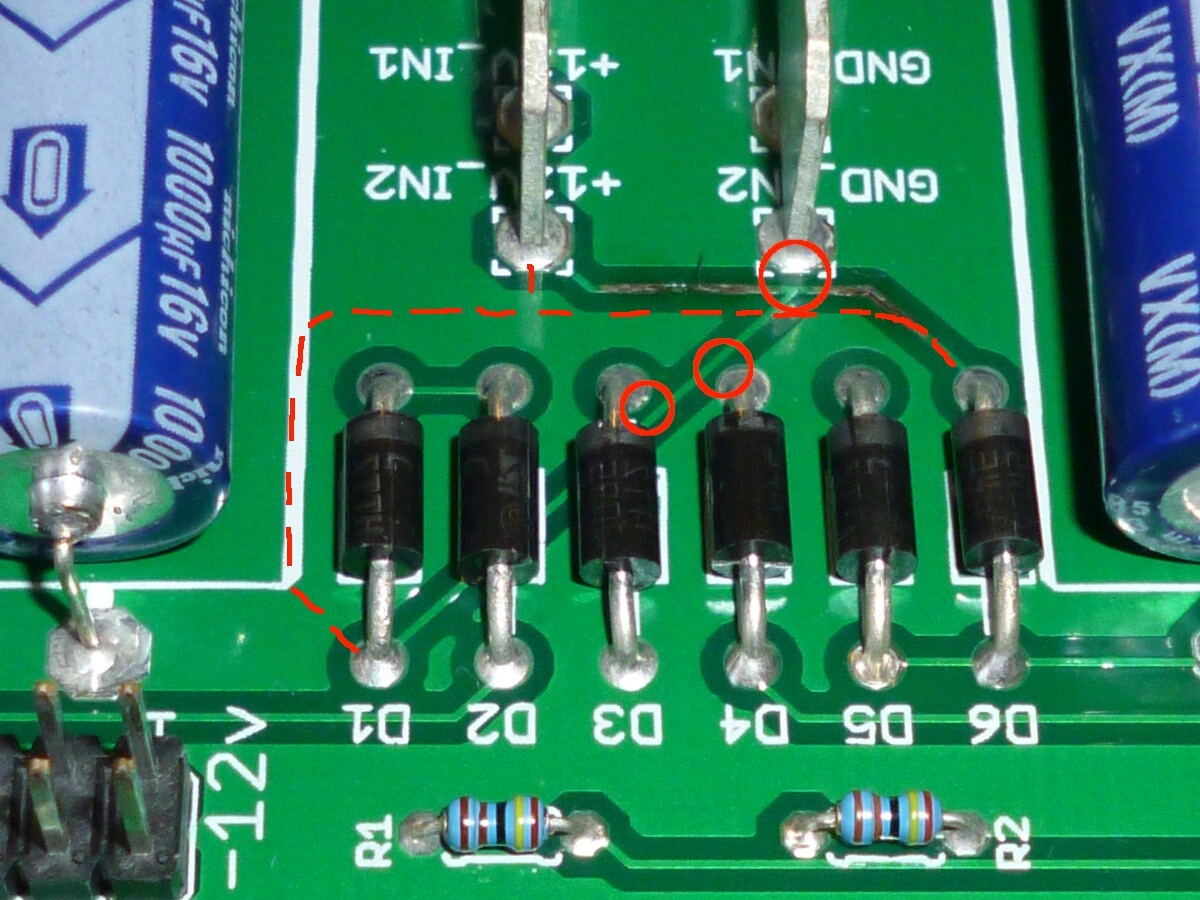

Najczęstsze błędy w obudowach elektronicznych

_{Image Source:}_{North Coast Synthesis Ltd.}

W procesie projektowania obudów elektronicznych, nawet doświadczeni inżynierowie popełniają błędy, które mogą istotnie wpłynąć na funkcjonalność urządzenia. Identyfikacja tych pułapek projektowych pozwala na ich skuteczne unikanie.

Brak miejsca na przewody i złącza

Jednym z najczęstszych błędów jest niedoszacowanie przestrzeni potrzebnej na okablowanie. W wielu przypadkach projektanci skupiają się na rozmieszczeniu komponentów, zapominając o kablach, które później trudno zmieścić w obudowie. W rezultacie przewody są zginane pod zbyt ostrym kątem, co prowadzi do ich uszkodzenia.

W przypadku obudów z technologią przyłączeniową od przodu, przewody powinny być prowadzone w jednym kierunku - z obudowy do kanału kablowego ^[7]. Dla obudów w konstrukcji według DIN 43880, ograniczona przestrzeń wymaga wyprowadzenia przewodów równolegle do tylnej ściany szafy lub pod kątem 45° ^[7].

Zbyt małe otwory montażowe

Niedostosowanie otworów montażowych to kolejny częsty problem. Zbyt małe otwory utrudniają instalację komponentów i ograniczają dostęp podczas konserwacji. Jak pokazuje praktyka, niewłaściwe rozmieszczenie kołków montażowych z obudowy może powodować zwarcia na płycie głównej ^[8].

Właściwe projektowanie otworów montażowych ma kluczowe znaczenie - nie tylko dla łatwości montażu, ale przede wszystkim dla bezpieczeństwa. Odpowiednie umiejscowienie śrub i elementów mocujących zapobiega przypadkowym zwarciom i uszkodzeniom.

Nieodpowiedni materiał do warunków pracy

Wybór niewłaściwego materiału do konkretnych warunków pracy jest błędem, który może drastycznie skrócić żywotność urządzenia. Materiały obudowy i elementów urządzenia muszą być tak dobrane, aby nie stwarzały zagrożenia ani nie traciły swoich właściwości w trudnych warunkach ^[9].

W środowiskach zagrożonych wybuchem, norma 60079-0 ogranicza zawartość metali lekkich (Al, Mg, Ti, Zr) w stopach na obudowy ze względu na ryzyko iskrzenia ^[9]. Ponadto, dla tworzyw sztucznych narażonych na działanie promieni słonecznych, wymagana jest odpowiednia odporność na promieniowanie UV ^[9].

Zbyt skomplikowana konstrukcja

Nadmierne skomplikowanie konstrukcji obudowy często prowadzi do problemów z produkcją i późniejszą obsługą. Złożone projekty nie tylko zwiększają koszty wytwarzania, ale również utrudniają dostęp do wewnętrznych komponentów podczas serwisowania.

Jak pokazuje praktyka, w niektórych niestandardowych obudowach "ledwo da się śrubki przykręcić do napędów" ^[10], a wysunięcie napędów może zagradzać drogę karcie graficznej czy kablom. Warto więc dążyć do uproszczenia konstrukcji, pamiętając jednocześnie o wszystkich wymaganiach funkcjonalnych i środowiskowych.

Testowanie i przygotowanie do produkcji

Finalna faza w projektowaniu obudowy elektronicznej to rygorystyczne testowanie i przygotowanie do produkcji. Ten etap decyduje o powodzeniu całego projektu i pozwala wykryć potencjalne problemy, zanim rozpocznie się produkcja seryjna.

Testy termiczne i środowiskowe

Badania szoku termicznego wykonywane są z wykorzystaniem specjalistycznych komór o zakresach temperaturowych od -80°C do 220°C ^[11]. Testy te pozwalają zweryfikować, czy struktura obudowy wytrzyma ekstremalne warunki pracy. Podczas testów termicznych istotne jest określenie stałej czasowej, przy której wartości temperatur zostaną ustalone ^[12]. Dzięki symulacjom można przewidzieć zachowanie termiczne obudowy i uniknąć umieszczania komponentów w miejscach krytycznych pod względem ciepła ^[13].

Sprawdzenie zgodności z normami (CE, UL)

Obudowy elektroniczne muszą spełniać określone normy, co jest gwarancją bezpiecznego użytkowania ^[14]. Badania zgodności z normami IP (International Protection Rating) określają stopień ochrony przed ciałami stałymi i cieczami ^[15]. Podobnie kod IK określa wytrzymałość mechaniczną według europejskiej normy EN 60439-6 ^[14]. Testy EMC (Electromagnetic Compatibility) weryfikują, czy urządzenie nie emituje nadmiernych zakłóceń elektromagnetycznych oraz czy jest odporne na zakłócenia z otoczenia ^[16].

Prototypowanie i iteracja projektu

Przejście od projektu do fizycznego produktu wymaga dokładnego prototypowania ^[17]. Po wytworzeniu prototypu przeprowadza się testy dopasowania komponentów elektronicznych, wentylacji oraz wytrzymałości ^[17]. Zazwyczaj konieczne są poprawki i udoskonalenia, dlatego projektanci modyfikują model i szybko drukują nową wersję prototypu ^[17]. Druk 3D umożliwia szybkie wdrażanie i testowanie bez kosztów form wtryskowych ^[18], co znacząco przyspiesza proces iteracji projektowej.

Wnioski

Projektowanie obudów elektronicznych to kompleksowy proces, który wymaga starannego planowania i uwzględnienia wielu czynników. Przede wszystkim, dobrze zaprojektowana obudowa zapewnia skuteczną ochronę komponentów elektronicznych przed czynnikami zewnętrznymi, jednocześnie wpływając na wydajność i żywotność całego urządzenia. Dlatego też wybór odpowiednich materiałów - od aluminium przez stal po zaawansowane tworzywa sztuczne - ma kluczowe znaczenie dla końcowego sukcesu produktu.

Systematyczne podejście do projektowania, począwszy od zdefiniowania wymagań funkcjonalnych, przez precyzyjne planowanie układu komponentów, aż po uwzględnienie zarządzania kablami i chłodzenia, pozwala uniknąć typowych błędów, które mogłyby później kosztować czas i pieniądze. Niewątpliwie, najczęstsze pomyłki, takie jak niedoszacowanie przestrzeni na przewody czy nieodpowiedni dobór materiałów, mogą znacząco wpłynąć na funkcjonalność finalnego produktu.

Ponadto, nowoczesne obudowy elektroniczne muszą łączyć w sobie aspekty techniczne z ergonomią i estetyką. Wygląd i łatwość obsługi urządzenia często decydują o jego sukcesie rynkowym, szczególnie w przypadku elektroniki konsumenckiej. Testy termiczne, środowiskowe oraz sprawdzenie zgodności z normami stanowią ostatni, lecz równie istotny krok przed wprowadzeniem produktu na rynek.

Ostatecznie, projektowanie obudów elektronicznych to sztuka równoważenia ochrony, funkcjonalności i wyglądu. Właściwie zaprojektowana obudowa nie tylko chroni wrażliwe komponenty, ale również ułatwia użytkowanie, zapewnia niezawodność i wyróżnia produkt na tle konkurencji. Niezależnie od tego, czy projektujesz prostą obudowę do amatorskiego projektu, czy zaawansowane rozwiązanie przemysłowe, stosowanie się do opisanych zasad pomoże stworzyć produkt, który sprosta wymaganiom i przetrwa próbę czasu.

Key Takeaways

Projektowanie obudowy elektronicznej to proces, który decyduje o sukcesie całego urządzenia. Oto najważniejsze wnioski, które pomogą Ci stworzyć funkcjonalną i trwałą obudowę:

• Zaplanuj systematycznie: Zdefiniuj wymagania funkcjonalne, zmierz komponenty i uwzględnij zarządzanie kablami już na etapie projektowania • Wybierz materiał świadomie: PLA/ABS do prototypów 3D, aluminium/stal do przemysłu, poliwęglan do warunków zewnętrznych • Unikaj typowych błędów: Pozostaw wystarczająco miejsca na przewody, zaprojektuj odpowiednie otwory montażowe i nie komplikuj konstrukcji • Testuj przed produkcją: Przeprowadź testy termiczne, sprawdź zgodność z normami CE/UL i iteruj projekt na podstawie prototypów • Łącz funkcjonalność z estetyką: Nowoczesne obudowy muszą chronić komponenty, zapewniać ergonomię i wyglądać profesjonalnie

Pamiętaj, że dobrze zaprojektowana obudowa to inwestycja w długoterminową niezawodność urządzenia. Właściwe zarządzanie temperaturą może wydłużyć żywotność komponentów nawet o kilka lat, a przemyślana ergonomia znacząco wpływa na komfort użytkowania.

FAQs

Q1. Jakie są kluczowe zasady projektowania obudów elektronicznych? Najważniejsze zasady to: zapewnienie odpowiedniej wytrzymałości i sztywności konstrukcji, efektywne zarządzanie przepływem ciepła oraz kontrola cyrkulacji powietrza wewnątrz obudowy. Należy też uwzględnić ochronę przed czynnikami zewnętrznymi i ergonomię użytkowania.

Q2. Jak prawidłowo zaprojektować obudowę dla płytki PCB? Obudowa dla PCB powinna zapewniać amortyzację wstrząsów dla stabilności płytki, wspierać efektywne odprowadzanie ciepła oraz uwzględniać kwestie zakłóceń elektromagnetycznych (EMI). Ważne jest też zaplanowanie odpowiedniej przestrzeni na komponenty i okablowanie.

Q3. Jakie materiały są najczęściej stosowane do produkcji obudów elektronicznych? Popularne materiały to: tworzywa sztuczne (ABS, poliwęglan) do zastosowań konsumenckich, metale (aluminium, stal) do aplikacji przemysłowych oraz materiały do druku 3D (PLA, PETG) do prototypowania. Wybór zależy od wymagań dotyczących wytrzymałości, odporności termicznej i środowiskowej.

Q4. Jakie są najczęstsze błędy popełniane przy projektowaniu obudów elektronicznych? Typowe błędy to: niedoszacowanie przestrzeni na okablowanie, zbyt małe otwory montażowe, nieodpowiedni dobór materiału do warunków pracy oraz nadmierne skomplikowanie konstrukcji. Unikanie tych błędów jest kluczowe dla funkcjonalności i trwałości urządzenia.

Q5. Dlaczego testowanie obudowy przed produkcją seryjną jest tak istotne? Testowanie pozwala wykryć potencjalne problemy z wytrzymałością, chłodzeniem czy zgodnością z normami, zanim rozpocznie się kosztowna produkcja seryjna. Obejmuje ono testy termiczne, środowiskowe oraz sprawdzenie zgodności z normami (np. CE, UL). Umożliwia też iterację projektu i optymalizację konstrukcji.
