Projektowanie Generatywne: Przemysł w Końcu to Wdrożył

Projektowanie generatywne stanowi przyszłość projektowania CAD dla inżynierów pracujących praktycznie we wszystkich gałęziach przemysłu produkcyjnego. Jest to proces, podczas którego komputer tworzy wiele wariantów projektowych na podstawie parametrów ustalonych przez użytkownika. Dzięki mocy algorytmów, my jako projektanci możemy ocenić kilka rozwiązań w ciągu kilku tygodni, podczas gdy komputery są w stanie przeanalizować tysiące w ciągu kilku minut.

Obserwujemy, że głównym zastosowaniem generative design jest optymalizacja ilości materiału dla elementów konstrukcyjnych. Chociaż wielu specjalistów wciąż ma niewielką wiedzę na temat tego procesu, to po jego zrozumieniu dostrzegają potencjał wykorzystania w swojej praktyce zawodowej.

W tym artykule przeanalizujemy, jak firmy wykorzystują projektowanie generatywne w różnych sektorach przemysłu. Przyjrzymy się również, jak ten proces iteracyjny, wykorzystujący oprogramowanie do generowania wyników spełniających określone ograniczenia, rewolucjonizuje podejście do inżynierii i druku 3D.

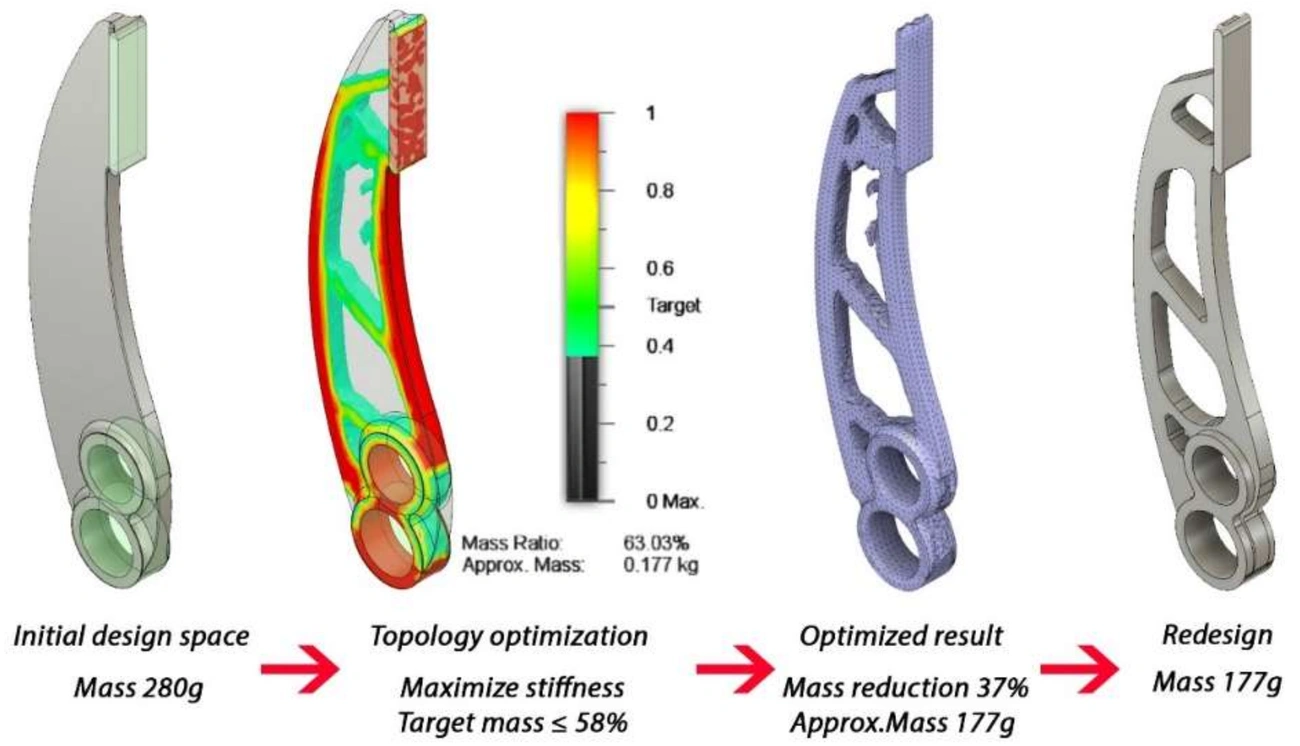

Czym różni się projektowanie generatywne od optymalizacji topologii?

projektowanie-generatywne-generative-design-optymalizacja-topologii

_{Image Source:}_MDPI

Między projektowaniem generatywnym a optymalizacją topologii istnieją fundamentalne różnice, mimo że oba procesy wykorzystują algorytmy do ulepszania projektów. Optymalizacja topologiczna (TO) to proces algorytmiczny służący głównie do redukcji masy elementów konstrukcyjnych ^[5]. Natomiast projektowanie generatywne idzie o krok dalej, generując całkowicie nowe geometrie na podstawie zdefiniowanych parametrów ^[4].

Rola inżyniera w obu podejściach

W tradycyjnym projektowaniu inżynier przygotowuje wiele koncepcji, a następnie dokonuje oceny i optymalizacji wybranej opcji ^[3]. Jednakże w projektowaniu generatywnym punktem wyjścia są zamierzenia projektowe, a algorytmy automatycznie generują optymalne warianty ^[3].

Optymalizacja topologiczna wymaga od inżyniera definiowania przestrzeni projektowej już na początku obliczeń, podczas gdy projektowanie generatywne tego nie wymaga ^[4]. W tym przypadku to inżynier ulepsza istniejącą geometrię, natomiast przy wykorzystaniu generative design tworzona jest całkiem nowa geometria ^[4].

Projektowanie generatywne znacząco odciąża inżynierów, umożliwiając im efektywne znajdowanie optymalnych rozwiązań spełniających wszystkie wymagane kryteria ^[7]. Zamiast ręcznego obliczania każdego szczegółu, mogą oni skupić się na zdefiniowaniu parametrów, takich jak:

Rozmiar detalu i poszczególne wymiary geometryczne
Dopuszczalne obciążenia i warunki pracy
Docelowa masa i wybór materiałów
Metody produkcji i koszt jednostkowy

Dlaczego projektowanie generatywne jest bardziej elastyczne?

Przede wszystkim, projektowanie generatywne umożliwia tworzenie złożonych geometrii, które mogą być trudne lub wręcz niemożliwe do wyobrażenia sobie przez człowieka.

Algorytmy projektowania generatywnego badają liczne opcje projektowe, tworząc projekty lżejszych, wytrzymalszych lub wydajniejszych detali. Co więcej, mogą one generować setki lub tysiące potencjalnych rozwiązań w ułamku czasu, który tradycyjnie byłby potrzebny na ręczne iteracje ^[6].

Dzięki podejściu generatywnemu inżynierowie nie są już ograniczeni poziomem umiejętności, doświadczeniem czy kreatywnością ^[8]. Technologia ta pozwala na automatyczne generowanie wielu wariantów tego samego produktu, umożliwiając wybór rozwiązania, które zapewnia najlepszą kombinację wagi i oszczędności kosztów produkcji ^[6].

Przykłady zastosowań w praktyce

Siemens NX 12 oferuje funkcje optymalizacji topologii oparte na technologii modelowania konwergentnego, co pozwala na uzyskanie lżejszych komponentów bez uszczerbku dla założeń projektowych. Solid Edge umożliwia przeprowadzanie symulacji konstrukcji i usuwanie obciążeń z pustych obszarów w materiałach.

W praktyce projektowanie generatywne pozwala na:

Tworzenie lżejszych komponentów
Maksymalne wykorzystanie materiałów na późniejszych etapach produkcji
Tworzenie niestandardowych projektów dostosowanych do procesów odlewania lub wydruku 3D ^[3]

Optymalizacja topologiczna znajduje zastosowanie głównie w przemyśle lotniczym, gdzie niezbędna jest redukcja wagi ^[5]. Z kolei projektowanie generatywne jest wykorzystywane w szerszym zakresie dziedzin, takich jak projektowanie, architektura i sztuka ^[6].

Warto zauważyć, że obie metody doskonale współpracują z drukiem 3D. Złożone geometrie wynikające z metod optymalizacji topologicznej można wytwarzać tylko w procesach wytwarzania przyrostowego, podczas gdy tradycyjne praktyki projektowe nie są w stanie w najlepszy sposób wykorzystać swobody projektowej zapewnianej przez te nowe procesy ^[5].

Jakie branże w Polsce korzystają z projektowania generatywnego?

projektowanie-generatywne-optymalizacja-topologii

Projektowanie generatywne wkracza do coraz większej liczby sektorów polskiej gospodarki. Na podstawie praktycznych zastosowań, możemy wskazać kluczowe branże, które już dziś czerpią korzyści z tej technologii.

Inżynieria mechaniczna i przemysł lotniczy

W sektorze lotniczym projektowanie generatywne staje się standardem przy tworzeniu komponentów o złożonej geometrii. Wytwarzanie przyrostowe umożliwia tworzenie części na żądanie, wykorzystując struktury bioniczne, które jednocześnie redukują wagę i maksymalizują wytrzymałość ^[9].

Grupa Airbus, która inspiruje również polskie firmy z branży lotniczej, wykorzystuje projektowanie generatywne do produkcji prototypów oraz komponentów, dostarczając lżejsze i tańsze części spełniające rygorystyczne normy bezpieczeństwa ^[9]. Dzięki tej technologii możliwe jest projektowanie elementów, które wcześniej były niemożliwe do wytworzenia.

W polskich firmach lotniczych algorytmy sztucznej inteligencji analizują zdjęcia modułów, wykrywają błędy montażowe i pomagają przewidywać zużycie części ^[10]. Jak podkreśla Robert Róg, dyrektor IT w MTU Aero Engines Polska: "Sztuczna inteligencja pomaga nam optymalizować wykrywalność problemów związanych z silnikami i przewidywać częstotliwość przeglądów" ^[10].

Przemysł motoryzacyjny jako liderzy innowacji

Sektor motoryzacyjny przoduje we wdrażaniu projektowania generatywnego w Polsce, wykorzystując je zarówno do optymalizacji komponentów strukturalnych, jak i elementów estetycznych. Przykładem globalnym, który inspiruje polskich inżynierów, jest General Motors, gdzie projektowanie generatywne umożliwiło stworzenie wsporników foteli samochodowych o 40% lżejszych i 20% mocniejszych niż tradycyjne konstrukcje. Co więcej, pozwoliło to na konsolidację 8 oddzielnych części w jeden komponent.

Na polskim rynku motoryzacyjnym generative design pozwala producentom na:

Redukcję masy komponentów od 10% do nawet 50% ^[3]
Obniżenie kosztów części o 6% do 20% ^[3]
Skrócenie czasu opracowywania elementów o 30% do 50% ^[3]

Przedsiębiorstwa motoryzacyjne w Polsce wykorzystują projektowanie generatywne do optymalizacji topologicznej, która umożliwia efektywne przeprojektowanie każdego elementu pojazdu - od najmniejszej śruby, poprzez siedzenia, aż po elementy karoserii ^[4]. Dzięki automatycznemu tworzeniu wielu iteracji projektowych w krótkim czasie, procesy badawczo-rozwojowe firm motoryzacyjnych uległy poprawie o 10-20% ^[4].

Produkcja obuwia i sprzętu sportowego

W przemyśle obuwniczym projektowanie generatywne w połączeniu z drukiem 3D otwiera nowe możliwości. New Balance jako jedna z pierwszych firm wprowadziła na rynek buty biegowe z podeszwą środkową wyprodukowaną w technologii druku 3D ^[13]. Najnowsze projekty podeszwy bazują na danych o nacisku stopy zebranych u biegaczy ^[13].

Do produkcji podeszwy środkowej wykorzystuje się metodę selektywnego spiekania laserowego (SLS), a proszek DuraForm® Flex TPU nadaje elementom unikatową kombinację siły i elastyczności ^[13]. Sean Murphy, dyrektor działu innowacji New Balance, podkreśla: "To niespotykana wcześniej współpraca łącząca wiedzę ekspertów od biegania i biomechaniki z wiodącymi naukowcami inżynierii plastycznej" ^[13].

Ponadto, polskie startupy, takie jak Kixxit, wprowadzają innowacyjne platformy do personalizacji obuwia wykorzystujące narzędzia AI ^[1]. Technologia przekształca opisy i preferencje klientów w unikalne projekty butów, łącząc zaawansowane algorytmy z ręcznym rzemiosłem ^[1].

Jakie narzędzia wspierają projektowanie generatywne?

projektowanie-generatywne-generative-design-optymalizacja-topologii-cad

Nowoczesne oprogramowanie stanowi fundament sukcesu projektowania generatywnego w polskim przemyśle. Przegląd kluczowych narzędzi pokazuje, jak zaawansowane technologie zmieniają podejście do tworzenia innowacyjnych rozwiązań konstrukcyjnych.

Fusion 360 i jego funkcje AI

Autodesk Fusion 360 to oprogramowanie, które stale ewoluuje, dostarczając użytkownikom nowe funkcje i usprawnienia. Wbudowany moduł Generative Design doskonale wpisuje się w obecny trend wykorzystania sztucznej inteligencji w projektowaniu ^[14]. Oprogramowanie to generuje wysokowydajne modele 3D ze zoptymalizowaną geometrią, umożliwiając inżynierom tworzenie znacznie lepszych projektów niż przy użyciu tradycyjnych metod ^[15].

Jednakże korzystanie z funkcji projektowania generatywnego w Fusion 360 wiąże się z konkretnymi kosztami:

Za każde uruchomienie symulacji pobierane jest 33 punkty chmury
Dostępna jest również opcja rocznej subskrypcji dodatku Fusion 360 – Generative Design Extension bez ograniczeń w liczbie symulacji ^[15]

Start-up Generative Machine, wykorzystując zaawansowane możliwości Fusion 360, stworzył pierwszą prototypową drukarkę FFF/FDM działającą w pięciu osiach, w przeciwieństwie do standardowych drukarek 3-osiowych ^[16]. Co więcej, oprogramowanie Fusion wykorzystano nie tylko do projektowania samej drukarki, ale również do produkcji jej komponentów metodą druku 3D z metalu oraz obróbki CNC ^[16].

nTopology i zaawansowane siatki

nTopology to zaawansowane oprogramowanie specjalizujące się w optymalizacji geometrii części pod kątem technologii druku 3D. Firma niedawno wprowadziła technologię III generacji do tworzenia struktur ażurowych (lattice), które istotnie zwiększają wytrzymałość drukowanych elementów przy jednoczesnej redukcji ich wagi ^[17].

Nowa wersja oprogramowania zawiera 37 bloków funkcyjnych, które były rozwijane przez 22 miesiące ^[17]. Każdy z nich zaprojektowano tak, aby użytkownicy mogli szybciej i bardziej intuicyjnie uczyć się zaawansowanych technik tworzenia struktur kratownicowych. Najbardziej imponujący jest wzrost wydajności – generowanie sieci z ponad 50.000 komórek jednostkowych, które wcześniej zajmowało od 45 do 60 sekund, teraz trwa zaledwie 1-2 sekundy, co oznacza 50-krotny wzrost wydajności ^[17].

nTopology przyjmuje technologię modelowania niejawnego, która bazuje na funkcjach matematycznych, co znacząco przyspiesza proces projektowania ^[7]. Oprogramowanie to pozwala inżynierom zautomatyzować wiele procesów, które wcześniej wymagały ręcznej interwencji ^[4].

Integracja z drukiem 3D – SLA, SLS, MJF, FDM

Szybki rozwój oprogramowania do projektowania generatywnego, w tym Fusion 360, Creo Generative Design Extension, Ansys Discovery, nTopology czy Dassault Systèmes CATIA Generative Design Engineering, idzie w parze z postępem technologii druku 3D ^[8]. Połączenie tych narzędzi umożliwia tworzenie własnych części o złożonej geometrii, które byłyby niemożliwe do wykonania tradycyjnymi metodami produkcji ^[7].

Projektowanie generatywne często prowadzi do powstawania kształtów o złożonej geometrii, których ręczne zaprojektowanie byłoby niezwykle trudne. Dzięki temu możliwe jest pełne wykorzystanie potencjału zaawansowanych technik produkcyjnych, takich jak wytwarzanie addytywne (druk 3D) ^[18]. Technologie SLA (stereolitografia), SLS (selektywne spiekanie laserowe), MJF (Multi Jet Fusion) oraz FDM (osadzanie topionego materiału) stanowią naturalne uzupełnienie oprogramowania do projektowania generatywnego.

Jakie korzyści przynosi projektowanie generatywne?

Redukcja masy i kosztów podzespołów

Projektowanie generatywne umożliwia znaczące zmniejszenie zarówno masy, jak i ilości materiału używanego do wytworzenia danego komponentu przy jednoczesnym zachowaniu wytrzymałości konstrukcji ^[20]. W praktyce pozwala to na:

Zmniejszenie wagi komponentów, co jest szczególnie istotne w przemyśle dronowym, gdzie lżejsze modele charakteryzują się większym zasięgiem operacyjnym
Zastępowanie małych złożeń pojedynczym komponentem, co obniża koszty wytwarzania i upraszcza listy materiałowe ^[20]

W projektach lotniczych zastosowanie projektowania generatywnego przyniosło imponujące rezultaty - przeprojektowana przegroda w samolocie A320 była o 45% lżejsza od oryginalnej ^[6].

Szybsze prototypowanie i testowanie

Przede wszystkim projektowanie generatywne skraca czas potrzebny na realizację zadań i zmniejsza koszty ^[21]. Analizy pokazują, że narzędzia wykorzystujące SI pozwalają skrócić pracę przy tworzeniu oprogramowania o 15%, a czas tworzenia treści marketingowych i sprzedażowych nawet o 30-50% ^[22].

Ponadto generatywna sztuczna inteligencja może znacząco skrócić czas niezbędny do wprowadzenia nowego produktu na rynek, automatyzując i optymalizując różne etapy rozwoju produktu ^[23]. Jak wskazują eksperci: "Oszczędność czasu – ilość generowanych przez algorytmy koncepcji jest nie do osiągnięcia przez człowieka w tym samym czasie" ^[24].

Możliwość personalizacji produktów

Dzięki wykorzystaniu narzędzi projektowania generatywnego firmy mogą oferować spersonalizowane produkty bez ponoszenia nadmiernych kosztów. Jest to szczególnie widoczne w produkcji na żądanie, gdzie możliwe jest błyskawiczne generowanie renderów w zaledwie 2 sekundy ^[25].

W przypadku dronów "jedynym sposobem na ekonomiczną personalizację jest wydrukowanie większości kluczowych komponentów w technologii 3D". Podobnie firma Nike wykorzystuje sztuczną inteligencję do oferowania spersonalizowanych rekomendacji dotyczących obuwia oraz opcji jego personalizacji ^[6].

Poznaj potencjał generatywnego projektowania w optymalizacji procesów inżynieryjnych i tworzeniu innowacyjnych produktów – dowiedz się więcej i skontaktuj się z nami: contact@havocdesign.com.pl

Wnioski

Podsumowując, projektowanie generatywne niewątpliwie zmienia oblicze przemysłu, oferując firmom możliwość tworzenia innowacyjnych, zoptymalizowanych produktów w krótszym czasie i przy niższych kosztach. Polski sektor motoryzacyjny jako pierwszy dostrzegł potencjał tej technologii, osiągając redukcję masy komponentów nawet o 50%, co przekłada się na znaczące oszczędności materiałowe oraz energetyczne.

Przede wszystkim, należy podkreślić różnicę między projektowaniem generatywnym a optymalizacją topologii. Podczas gdy to drugie skupia się głównie na redukcji masy, projektowanie generatywne tworzy całkowicie nowe geometrie uwzględniające również aspekty produkcyjne i ekonomiczne. Zamiast ograniczać się do kilku ręcznie przygotowanych koncepcji, algorytmy generują setki wariantów, które spełniają wszystkie założone parametry.

Branże takie jak lotnictwo, motoryzacja czy produkcja obuwia sportowego czerpią znaczące korzyści z zastosowania projektowania generatywnego.

Dzięki zaawansowanym narzędziom jak Fusion 360 czy nTopology, polscy inżynierowie zyskali możliwość projektowania elementów o złożonej geometrii, których tradycyjne wykonanie byłoby niemożliwe. Połączenie tych narzędzi z technologiami druku 3D otwiera zupełnie nowe możliwości produkcyjne.

Projektowanie generatywne to znacznie więcej niż tylko kolejny trend technologiczny. Stanowi ono fundamentalną zmianę w podejściu do projektowania inżynierskiego. Zamiast projektować od podstaw, określamy jedynie parametry i ograniczenia, pozwalając algorytmom znaleźć optymalne rozwiązania. Dlatego też coraz więcej polskich firm dostrzega w tej technologii klucz do zwiększenia konkurencyjności na globalnym rynku.

Key Takeaways

Projektowanie generatywne rewolucjonizuje polski przemysł, oferując firmom możliwość tworzenia innowacyjnych produktów przy znacznie niższych kosztach i krótszym czasie realizacji.

• Polskie firmy osiągają imponujące rezultaty: Redukcja masy komponentów o 10-50% i obniżenie kosztów części o 6-20% w przemyśle motoryzacyjnym

• Różnica między generatywnym a topologicznym: Projektowanie generatywne tworzy całkowicie nowe geometrie, podczas gdy optymalizacja topologii tylko redukuje masę istniejących elementów

• Branże liderzy w Polsce: Motoryzacja, lotnictwo i produkcja obuwia sportowego najaktywniej wdrażają technologię

• Narzędzia przyspieszają procesy: Fusion 360 i nTopology umożliwiają 50-krotny wzrost wydajności generowania struktur kratownicowych w połączeniu z drukiem 3D

• Wymierne korzyści biznesowe: Skrócenie czasu prototypowania o 30-50%, możliwość personalizacji produktów i automatyczne generowanie setek wariantów projektowych

Wyzwaniem pozostaje przeszkolenie kadr - tylko 35% polskich pracowników ma dostęp do narzędzi AI, ale firmy szybciej niż konkurencja globalna przechodzą od testów do rzeczywistych wdrożeń, osiągając średnio 1,7-krotny zwrot z inwestycji.

FAQs

Q1. Czym różni się projektowanie generatywne od tradycyjnych metod projektowania? Projektowanie generatywne wykorzystuje algorytmy AI do automatycznego tworzenia wielu wariantów projektu na podstawie zadanych parametrów, podczas gdy tradycyjne metody polegają na ręcznym tworzeniu pojedynczych koncepcji przez projektanta.

Q2. Jakie korzyści przynosi projektowanie generatywne polskim firmom? Główne korzyści to redukcja masy i kosztów komponentów (nawet o 50% w przemyśle motoryzacyjnym), szybsze prototypowanie (skrócenie czasu o 30-50%) oraz możliwość personalizacji produktów bez znacznego wzrostu kosztów.

Q3. W jakich branżach w Polsce projektowanie generatywne jest najbardziej popularne? Projektowanie generatywne jest szczególnie popularne w przemyśle motoryzacyjnym, lotniczym oraz produkcji obuwia i sprzętu sportowego.

Q4. Jakie narzędzia są najczęściej wykorzystywane do projektowania generatywnego w Polsce? Popularne narzędzia to Autodesk Fusion 360 z modułem Generative Design, nTopology do tworzenia zaawansowanych struktur kratownicowych oraz oprogramowanie zintegrowane z technologiami druku 3D jak SLA, SLS, MJF i FDM.

Q5. Jakie wyzwania stoją przed polskimi firmami we wdrażaniu projektowania generatywnego? Głównym wyzwaniem jest odpowiednie przeszkolenie pracowników - tylko 35% zatrudnionych w Polsce ma dostęp do zatwierdzonych narzędzi AI, co jest poniżej średniej globalnej. Konieczne jest również przezwyciężenie początkowych kosztów wdrożenia technologii.
