Druk 3D w medycynie zmienia sposób przeprowadzania zabiegów chirurgicznych, skracając czas operacji średnio o 20-30% oraz redukując liczbę powikłań o 15-20%. Ta technologia umożliwia tworzenie spersonalizowanych implantów, protez i narzędzi chirurgicznych dostosowanych do indywidualnej anatomii pacjenta."
W szczególności materiał PA12, drukowany za pomocą technologii takich jak SLS, MJF oraz HP Multi Jet Fusion, zyskuje coraz większe znaczenie w produkcji biokompatybilnych wyrobów medycznych. Druk 3d zastosowanie w medycynie obejmuje obecnie nie tylko protezy i implanty ortopedyczne, lecz także modele przedoperacyjne i narzędzia chirurgiczne.
W tym artykule przeanalizujemy właściwości PA12, normy biokompatybilności, praktyczne zastosowania oraz wyzwania związane z produkcją bezpiecznych implantów medycznych.
PA12 w druku 3D: właściwości i znaczenie dla medycyny
Image Source: 3D People
Czym jest PA12 i dlaczego jest wykorzystywany w wyrobach medycznych
Poliamid 12 stanowi półkrystaliczny polimer termoplastyczny otrzymywany z laktamu laurylowego, charakteryzujący się długimi łańcuchami alifatycznymi, które redukują wiązania wodorowe i absorpcję wilgoci w porównaniu do krótszołańcuchowych nylonów. PA12 wykazuje absorpcję wilgoci na poziomie około 0,8% wagowo, co zapewnia wysoką stabilność wymiarową w środowiskach wilgotnych.
W zastosowaniach medycznych PA12 cieszy się szczególnym uznaniem ze względu na swoją inertność chemiczną i niską toksyczność. Materiał nie wywołuje znaczącej odpowiedzi immunologicznej ani reakcji alergicznych u większości pacjentów. Ponadto, PA12 wytrzymuje standardowe metody sterylizacji, włączając promieniowanie gamma, sterylizację tlenkiem etylenu oraz autoklawiowanie, bez znaczącej degradacji.
Właściwości mechaniczne PA12: wytrzymałość i stabilność
PA12 oferuje wyjątkowe połączenie właściwości mechanicznych. Wytrzymałość na rozciąganie dla drukowanych części wynosi około 48 MPa w płaszczyźnie XY dla technologii HP MJF, podczas gdy moduł sprężystości osiąga wartości od 1700 MPa w kierunku XY do 1800 MPa w kierunku Z. Wydłużenie przy zerwaniu sięga 20% w płaszczyźnie XY i 15% w kierunku Z.
Temperatura topnienia PA12 oscyluje wokół 178-180°C, natomiast temperatura przejścia szklistego wynosi 37°C. Materiał zachowuje odporność na uderzenia i plastyczność nawet w temperaturach poniżej zera. Struktura krystaliczna gamma zapewnia elastyczność, podczas gdy faza alfa zwiększa sztywność materiału.
Technologie druku 3D wykorzystujące PA12: SLS, MJF i HP Multi Jet Fusion
Selective Laser Sintering i Multi Jet Fusion stanowią dwie dominujące technologie spiekania proszków polimerowych. SLS, opracowany na Uniwersytecie Teksańskim, oferuje szerszy zakres materiałów, włączając napełniane węglem i aluminium wersje PA. Z drugiej strony, MJF zapewnia lepszą jakość druku z nilonem, charakteryzując się wyższą wytrzymałością i elastycznością oraz bardziej jednorodnym zachowaniem izotropowym.
Całkowita porowatość części drukowanych wynosi 7,95% dla SLS i 6,75% dla MJF. Krystaliczność zmniejsza się po drukowaniu w obu technologiach, przy czym temperatura topnienia drukowanych części obniża się do 183,1°C dla SLS i 182,7°C dla MJF. Nylon PA12 stanowi około 80% całej produkcji MJF 3D.
Porównanie PA12 z innymi materiałami do druku medycznego
W zestawieniu z PEEK, PA12 wykazuje wytrzymałość na rozciąganie rzędu 50 MPa wobec 132 MPa dla PEEK, oraz temperaturę topnienia 210°C w porównaniu do 343°C dla PEEK. Jednakże PA12 przewyższa inne materiały pod względem elastyczności termicznej, niskiej porowatości i uniwersalności produkcyjnej, co czyni go idealnym wyborem dla zastosowań lotniczych i biomedycznych.
Normy biokompatybilności i bezpieczeństwo implantów z PA12

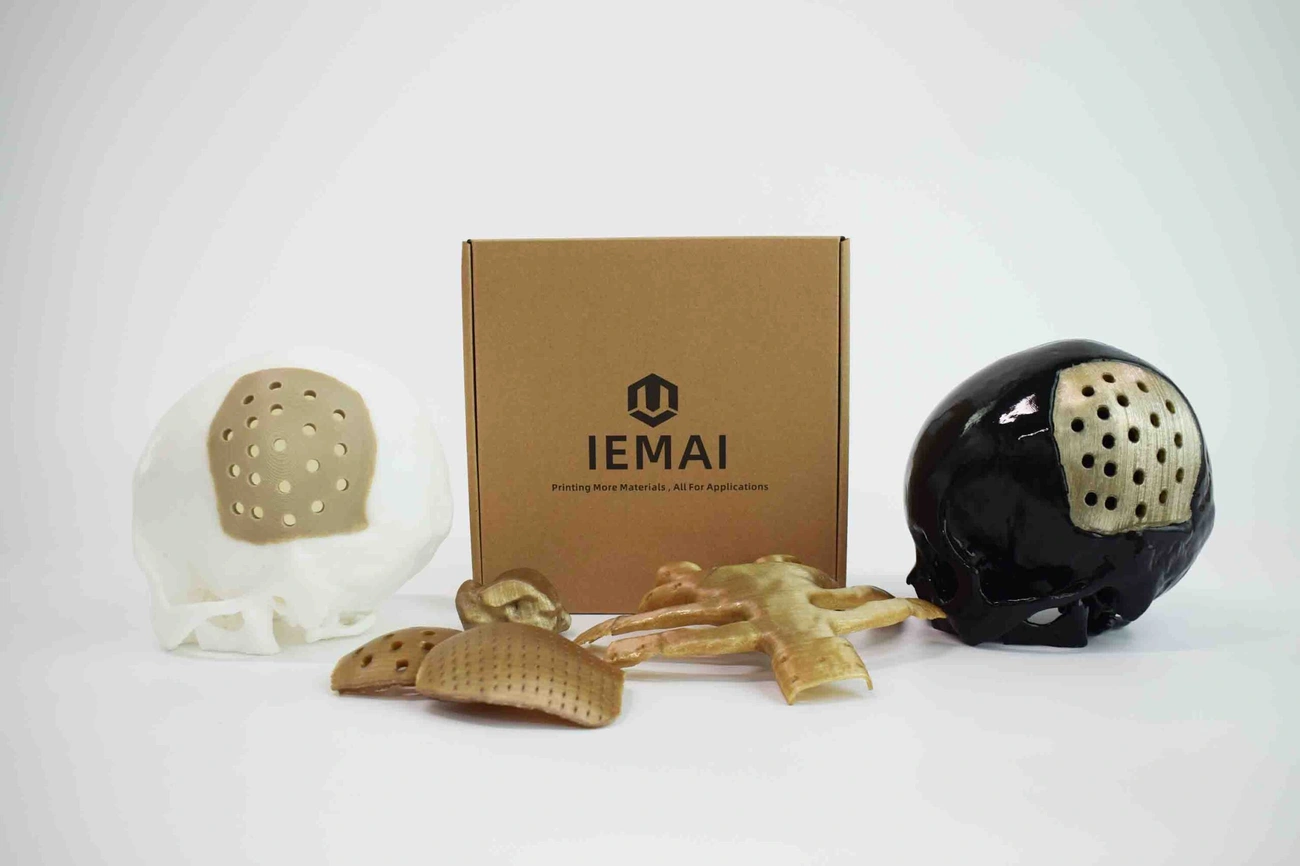

Image Source: IEMAI3D
ISO 10993: standardy oceny biozgodności materiałów medycznych
Norma ISO 10993-1 stanowi fundamentalny standard oceny biologicznego bezpieczeństwa wyrobów medycznych. Standard definiuje zasady identyfikacji, oceny i zarządzania ryzykiem biologicznym związanym z materiałami, wyborami projektowymi i kontaktem z tkankami podczas przewidzianego użytkowania urządzenia. Ocena biologiczna wymaga zgodności z procesem zarządzania ryzykiem ustanowionym przez ISO 14971. Producenci wyrobów medycznych muszą udokumentować proces oceny biologicznej dla konkretnego urządzenia lub rodziny urządzeń poprzez plan oceny biologicznej.
Testy cytotoksyczności i hemolizy dla PA12
PA12 w wersji medycznej przechodzi testy cytotoksyczności zgodnie z ISO 10993-5, oceniając wpływ na żywotność komórek. Wyniki testu MTT dla PA12 drukowanego metodą HP MJF wykazały, że aktywność metaboliczna i przeżywalność komórek pozostają porównywalne do kontroli nawet przy wydłużonym czasie inkubacji do 120 i 168 godzin. Testy hemolizy przeprowadzane według ISO 10993-4 i ASTM F756 wykazują, że PA12 w bezpośrednim kontakcie z krwią osiąga wskaźnik hemolityczny 0,0%, natomiast ekstrakt materiału wynosi 16,0%. Materiały poniżej 5% hemolizy klasyfikowane są jako niehemolityczne.
Certyfikacja wyrobów medycznych drukowanych z PA12
PA12 drukowany technologią HP MJF uzyskał certyfikację USP Class I-VI, obejmującą testy drażnienia, ostrej toksyczności ogólnoustrojowej oraz implantacji. Materiał przeszedł pozytywnie testy sensytyzacji według ISO 10993-10. Badania potwierdzają brak dowodów powodowania opóźnionej sensytyzacji skórnej u świnek morskich oraz spełnienie wymagań iniekcji śródskórnej u królików.
Absorpcja wilgoci i stabilność długoterminowa implantów
Absorpcja wilgoci przez PA12 wpływa na obniżenie temperatury przejścia szklistego, co redukuje temperaturę roboczą materiału. Badania wykazują jednak, że PA12 spiekany laserowo charakteryzuje się równoważną lub lepszą odpornością na wilgoć i wodę w porównaniu do standardowych gatunków wtryskowych.
Zastosowanie PA12 w produkcji biokompatybilnych implantów
Image Source: Sculpteo
Implanty ortopedyczne: struktury porowate i osteointegracja
Struktury porowate z PA12 umożliwiają osteointegrację poprzez architekturę trójwymiarową sprzyjającą apozycji kości. Badania wykazują, że optymalna porowatość implantów mieści się w zakresie 60-70% dla maksymalizacji osteointegracji przy zachowaniu wytrzymałości mechanicznej. Implanty o porowatości 80-90% wykazują niższą sztywność, lecz ulegają przedwczesnej deformacji plastycznej pod obciążeniem. Rusztowania gradientowe wytworzone metodą SLS z PA12/hydroksyapatytu z dodatkiem 15% HA łączą kompleksowe właściwości mechaniczne z aktywnością biologiczną.
Protezy i elementy rehabilitacyjne z PA12
HP PA-12 znajduje zastosowanie w ortezach i protezach ze względu na wytrzymałość, lekkość oraz odporność na pot i wilgoć. iOrthotics opracowało rozwiązanie bezpośrednie dla pacjentów, drukując spersonalizowane ortezy stóp z HP PA-12. Analogicznie, PA-12 White umożliwia produkcję wkładek ortopedycznych dostosowanych do anatomii stopy pacjenta, zapewniając komfort i wsparcie.
Narzędzia chirurgiczne i modele przedoperacyjne
Stereolitograficzne szablony chirurgiczne wytwarzane z PA12 pozwalają na komunikację planu implantacji z pacjentem. Modele anatomiczne drukowane 3D skracają czas operacji o 3-4 godziny, generując oszczędności do 20 000 funtów na zabieg. W 48% przypadków chirurdzy dokumentują, że modele prowadziły do zmian w planowaniu chirurgicznym.
Druk 3d zastosowanie w medycynie: planowanie zabiegów
Dokładne odwzorowania anatomii pacjenta pozwalają chirurgom na bezpośrednią interakcję z patologią przed wejściem na salę operacyjną. Druk 3d zastosowanie w medycynie obejmuje tworzenie prowadnic chirurgicznych, które skracają czas zabiegu i zwiększają precyzję. Modele drukowane in-house powstają w ciągu 6-10 godzin, co przyspiesza przygotowanie chirurgiczne.
Wyzwania i przyszłość PA12 w technologii wyrobów medycznych
Kontrola jakości i powtarzalność procesu druku
Niewykorzystanie materiału stanowi kluczowe wyzwanie w produkcji przemysłowej. W typowym procesie jedynie około 10% drogiego proszku (PLN 617,49/kg) jest wykorzystywane do wytwarzania części, podczas gdy 80-90% pozostaje niespieczone. Proszek odzyskany nie może być bezpośrednio ponownie użyty, ponieważ pozostaje w wysokich temperaturach powyżej przejścia szklistego przez długi czas podczas drukowania. Mechanizmy degradacji chemicznej obejmują utlenianie termiczne, kondensację w stanie stałym oraz hydrolizę, co prowadzi do zwiększonej porowatości i obniżonych właściwości mechanicznych.
Optymalizacja parametrów druku dla maksymalnej biokompatybilności
PA12 wymaga precyzyjnego zarządzania termicznego ze względu na wąskie okno przetwórcze z temperaturą topnienia około 180°C i degradacją przy 320°C. Wstępne ogrzewanie proszku polimeru zmniejsza porowatość struktur do 0,9%. Krystaliczność wytworzonych struktur waha się od 25,6% do 29,9% w zależności od parametrów przetwarzania.
Rozwój materiałów kompozytowych na bazie PA12
Nanokompozyt PA12/AgDANP 2,0% wykazał wzrost wytrzymałości na rozciąganie o około 27% w porównaniu do czystego PA12. Dodatek AgDANP zwiększył działanie antybakteryjne, przy czym wyższa zawartość wypełniacza powyżej 2,0% nie przyniosła dalszej poprawy. Włączenie hydroksyapatytu znacząco zmienia aktywność biologiczną i właściwości mechaniczne rusztowań porowatych z PA12.
Perspektywy regulacyjne i certyfikacyjne w Polsce
Urządzenia klasyfikowane są w cztery klasy ryzyka (I, IIa, IIb, III) zgodnie z zasadami UE. Producenci muszą przygotować kompleksową dokumentację techniczną w języku polskim. Certyfikacja ISO 13485 jest obowiązkowa dla wszystkich producentów. Niezgodność z przepisami może skutkować karami do 200 000 PLN.
Wnioski
Druk 3D z materiałem PA12 rewolucjonizuje medycynę personalizowaną, oferując bezpieczne i skuteczne rozwiązania dla implantów i narzędzi chirurgicznych.
• PA12 wykazuje wyjątkową biokompatybilność z absorpcją wilgoci 0,8% i wytrzymałością 48 MPa, spełniając normy ISO 10993 • Technologie SLS i MJF umożliwiają produkcję implantów o porowatości 60-70%, optymalnej dla osteointegracji • Druk 3D skraca czas operacji o 20-30% i redukuje powikłania o 15-20% dzięki spersonalizowanym modelom • Materiał przechodzi testy cytotoksyczności i hemolizy, osiągając certyfikację USP Class I-VI dla zastosowań medycznych • Główne wyzwania obejmują recykling 80-90% niewykorzystanego proszku i precyzyjną kontrolę parametrów termicznych
PA12 stanowi przełomowy materiał łączący zaawansowane właściwości mechaniczne z udowodnioną bezpieczeństwem biologicznym, otwierając nowe możliwości dla medycyny regeneracyjnej i chirurgii precyzyjnej.
FAQs
Q1. Czy materiał PA12 stosowany w druku 3D jest bezpieczny dla zastosowań medycznych? Tak, PA12 jest uznawany za bezpieczny materiał w zastosowaniach medycznych. Proszki PA-12 nie są klasyfikowane jako substancje niebezpieczne zgodnie z rozporządzeniem WE 1272/2008. Materiał ten przeszedł pozytywnie testy biokompatybilności według normy ISO 10993, w tym testy cytotoksyczności i hemolizy, wykazując niską toksyczność i brak znaczącej odpowiedzi immunologicznej u pacjentów.
Q2. Jakie są główne zalety PA12 w produkcji implantów medycznych? PA12 charakteryzuje się wyjątkowym połączeniem właściwości mechanicznych, w tym wytrzymałością na rozciąganie około 48 MPa i elastycznością z wydłużeniem przy zerwaniu do 20%. Materiał wykazuje niską absorpcję wilgoci (około 0,8%), co zapewnia stabilność wymiarową, oraz wytrzymuje standardowe metody sterylizacji bez degradacji. Dodatkowo umożliwia tworzenie struktur porowatych sprzyjających osteointegracji w implantach ortopedycznych.
Q3. Jak długo mogą służyć wyroby medyczne drukowane z PA12? Wyroby medyczne z PA12, takie jak protezy i ortezy, mogą służyć przez wiele lat przy odpowiedniej pielęgnacji. Materiał charakteryzuje się wysoką odpornością na wilgoć, pot i czynniki środowiskowe. Stabilność długoterminowa zależy od parametrów druku, warunków użytkowania oraz właściwej konserwacji. PA12 zachowuje swoje właściwości mechaniczne nawet w temperaturach poniżej zera.
Q4. Jakie technologie druku 3D są wykorzystywane do produkcji wyrobów medycznych z PA12? Do produkcji wyrobów medycznych z PA12 stosuje się głównie technologie spiekania proszków: SLS (Selective Laser Sintering), MJF (Multi Jet Fusion) oraz HP Multi Jet Fusion. Technologia MJF zapewnia lepszą jakość druku z wyższą wytrzymałością i bardziej jednorodnym zachowaniem izotropowym, podczas gdy SLS oferuje szerszy zakres materiałów. Obie technologie umożliwiają tworzenie precyzyjnych, spersonalizowanych implantów i protez.
Q5. W jakich zastosowaniach medycznych wykorzystuje się PA12? PA12 znajduje szerokie zastosowanie w medycynie, obejmujące implanty ortopedyczne ze strukturami porowatymi wspierającymi osteointegrację, protezy i ortezy dostosowane do anatomii pacjenta, narzędzia chirurgiczne oraz modele przedoperacyjne do planowania zabiegów. Materiał ten pozwala na skrócenie czasu operacji o 20-30% i redukcję powikłań o 15-20%, umożliwiając tworzenie spersonalizowanych rozwiązań medycznych. Planujesz wdrożenie technologii przyrostowych w swojej placówce? Skonsultuj swój projekt medyczny z inżynierami Havoc Design.
